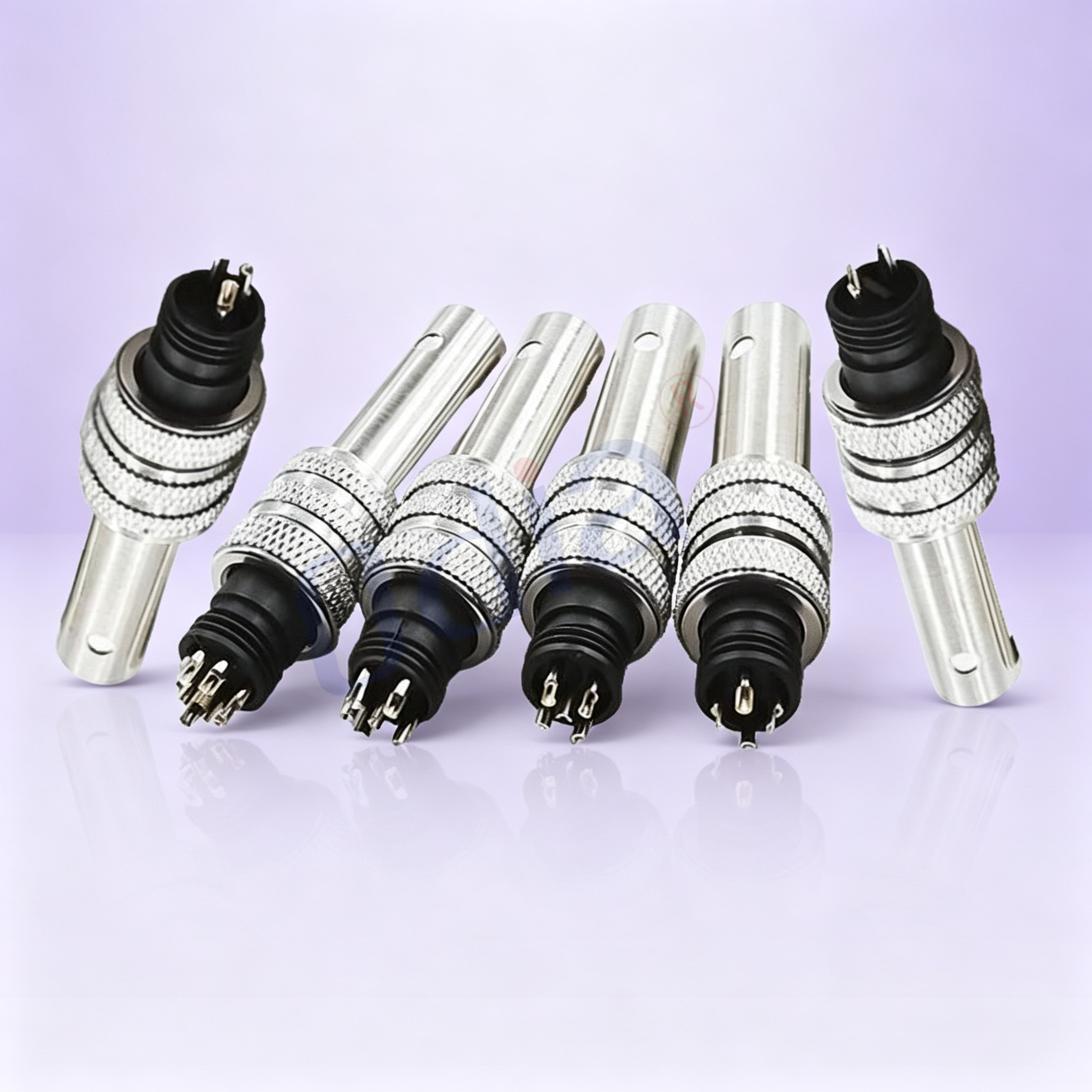

Sériový kabelový pájený letecký konektor M12 | průmyslový kruhový zástrčkový konektor s volitelným plastovým nebo kovovým pouzdrem

Náš průmyslový M12 konektor pro pájení vodičů plně odpovídá standardizovaným průmyslovým specifikacím, včetně univerzálních definic pinů a rozměrové přesnosti, čímž zajišťuje úplnou kompatibilitu a zaměnitelnost s nejrozšířenějšími světovými zařízeními a příslušenstvím řady M12. Výrobek podporuje vícepinové konfigurace, jako jsou 2Pin, 3Pin, 4Pin, 5Pin, 8Pin a 12Pin, a tak pokrývá celé spektrum aplikací – od přenosu nízkonapěťových signálů senzorů až po napájení středním proudem. Verze s plastovým i kovovým pouzdrem mají identické základní elektrické parametry a stejnou konstrukci svorkovnice; liší se pouze mechanickou pevností, úrovní ochrany a výkonem elektromagnetického stínění. Všechny výrobky splňují certifikaci RoHS a vyhovují mezinárodním bezpečnostním a environmentálním normám pro vývoz.

1.1 Konstrukční a materiálové parametry

Tato řada využívá čistou strukturu ukončení pole pájením drátu bez jakéhokoli způsobu stlačování nebo montáže na desku. Prodloužené ztlouštěné pájecí svorky poskytují dostatečnou plochu pro pájení, čímž účinně eliminují rizika neúplného pájení, odpaření pájky a špatného kontaktu během ruční montáže. Standardní závitová uzavírací konstrukce M12 zajišťuje přesné zapadnutí a stabilní samozávěrový výkon, čímž odolává uvolňování způsobenému dlouhodobými mechanickými vibracemi, provozem zařízení a střídavými teplotními změnami. Tento konektor je kompatibilní s lankovými měděnými vodiči o průřezu 16 AWG až 24 AWG, což pokrývá většinu průmyslových signálních kabelů i středně výkonných napájecích kabelů; doporučená délka odizolování vodiče pro optimální pevnost pájení je 5 mm až 8 mm.

Plastový kryt je vyráběn integrovaným vstřikováním z vysoce pevnostního hořlavého technického plastu PA66, který má bezševnou konstrukci, vysokou houževnatost, vynikající izolační vlastnosti a odolnost proti stárnutí a ultrafialovému záření. Lehká plastová konstrukce nezatěžuje koncová zařízení nadměrnou hmotností a poskytuje výborné cenové výhody pro sériovou výrobu. Kovový kryt je vyroben přesným CNC obráběním a povrch je chráněn nikelovým povlakem proti korozi; má extrémně vysokou tvrdost, odolnost proti tlaku a krouticí odolnost. Oba typy jsou vybaveny importovanými těsnicími kroužky z křemičitanového pryže s vysokou pružností a udržují stabilní těsnicí vlastnosti po dlouhou dobu při opakovaném zapojování i při působení složitých prostředních vlivů.

1.2 Elektrické provozní parametry

Jmenovitý proud se liší podle počtu kolíků: 8 A u modelů s 2/3/4 kolíky, 5 A u modelů s 5/8 kolíky a 3 A u modelů s 12 kolíky. Jmenovité napětí činí 250 V střídavého nebo stejnosměrného proudu u verzí s nižším počtem kolíků a 125 V střídavého nebo stejnosměrného proudu u verzí s vyšším počtem kolíků. Výrobek má izolační pevnost vůči napětí 2000 V střídavého proudu (50 Hz, 1 minuta); nedochází k průrazu ani přeskoku při okamžitém napěťovém špičkovém zatížení, čímž poskytuje spolehlivou ochranu proti přepětí v průmyslových obvodech. Izolační odpor dosahuje hodnoty ≥1500 MΩ za normální teploty a vlhkosti, čímž účinně brání úniku proudu, zkratu a stárnutí izolace v prostředích s vysokou vlhkostí a teplotou.

Kontaktní odpor je přísně omezen na hodnotu pod 5 mΩ, čímž se dosahuje ultra-nízkopropustního stabilního přenosu výkonu a datových signálů bez útlumu, zpoždění nebo zkreslení. Vodivé kolíky jsou vyrobeny z vysokoryzového bezzkyslíkového měděného slitku s povrchovým zlatým nátěrem značné tloušťky, což zajišťuje vynikající vodivost, odolnost proti oxidaci a korozní odolnost. Mechanická i elektrická životnost při zařazování a vyjímání překračuje 2000 cyklů a po dlouhodobém nepřetržitém napájení i opakovaném zařazování a vyjímání zůstává elektrický výkon konzistentní a stabilní.

1.3 Mechanické provozní parametry

Zpevněná závitová struktura M12 má uzavírací krouticí moment 0,6 N·m až 1,0 N·m, čímž zajišťuje pevné uzamčení a spolehlivý protiuvolňovací účinek při vibracích vysoké frekvence a mechanickém nárazu. Síla zapojení je rovnoměrná a střední, což usnadňuje rychlou ruční montáž a každodenní údržbu bez ohýbání kolíků, deformace kontaktů nebo poškození pouzdra. Tento konektor odolává trvalým vibracím v rozsahu 10 Hz až 2000 Hz i okamžitým mechanickým nárazům, čímž plně vyhovuje dlouhodobému provozu za vibrací na automatických výrobních linkách, mobilních strojních zařízeních a zařízeních montovaných do vozidel.

1.4 Parametry environmentálního výkonu

Rozsah provozní teploty je od -40 °C do +85 °C, rozsah teploty pro skladování je od -50 °C do +90 °C. Výrobek udržuje stabilní mechanické i elektrické vlastnosti za extrémně nízkých teplot (zmrazování), vysokých teplot (pečení) a při častém střídání chladu a tepla, aniž by došlo k deformaci, prasknutí nebo zhoršení vlastností. Může být nepřetržitě provozován v prostředí s vlhkostí 95 % RH bez kondenzace, což zajišťuje vynikající odolnost proti vlhkosti, plísním a chemické korozi.

Verze s plastovým pouzdrem splňuje stupeň ochrany IP44 proti prachu a stříkající vodě a je vhodná pro uzavřené vnitřní prostory, komerční zařízení a chráněné průmyslové oblasti. Vylepšená verze s kovovým pouzdrem dosahuje průmyslového stupně ochrany IP67 – úplné ochrany proti prachu i vodě, zcela zabraňuje vniknutí prachu a odolává krátkodobému ponoření do vody, dešťové erozi a korozí mlhy; ideálně se tak hodí pro venkovní otevřené prostory, prachová dílna a vlhké polní provozní podmínky.

1.5 Parametry pájení

Doporučená teplota pájení se pohybuje v rozmezí 240 °C až 250 °C, přičemž doba pájení na jednom místě je omezena na 2 až 4 sekundy, aby nedošlo k deformaci nebo poškození izolačního pouzdra vlivem vysoké teploty. Výrobek je plně kompatibilní s bezolovovým ekologicky šetrným pájkou a splňuje environmentální předpisy RoHS. Optimalizované rozestupy svorek a konstrukční řešení odolné vůči vysokým teplotám účinně brání vzniku cínových mostíků a zkratů při ručním pájení, čímž zajišťují vysokou výtěžnost montáže a stabilitu kvality zapojení pro montáž na staveništi.

Svářecí konektor pro drát M12 s volitelným plastovým nebo kovovým pouzdrem kombinuje flexibilní montáž na místě, vysoký elektrický výkon za zatížení a vynikající odolnost vůči prostředí, čímž napravuje nedostatky tradičních průmyslových konektorů – omezené využití pouze v jednom scénáři, vysoký práh pro montáž a nízkou univerzálnost. Volitelný design z dvou materiálů umožňuje zákazníkům volně vybírat produkty podle skutečných provozních podmínek, což zajišťuje optimalizaci nákladů v běžných scénářích a zároveň vysokou spolehlivost v náročných průmyslových prostředích; celková konkurenceschopnost na trhu výrazně převyšuje konkurenci obyčejných konektorů se stálou konstrukcí.

2.1 Montáž svářeného spoje na místě bez nástrojů – extrémně nízký práh instalace

Na rozdíl od zámečnických konektorů, které vyžadují profesionální hydraulické nástroje a formy, a deskových konektorů, které vyžadují pevné umístění zařízení, tento pájený konektor typu M12 umožňuje čistě ruční zapojení na místě. Obsluha potřebuje pouze běžný elektrický pájecí žehliček k dokončení pájení vodičů a montáže, aniž by bylo nutné investovat do dalších profesionálních zařízení. Jednoduchý a účinný montážní proces výrazně zkracuje dobu výstavby, snižuje náklady na práci i technické nároky a je proto ideální pro montáž na místě, ladění zařízení, servisní údržbu, rekonstrukce projektů a malosériovou nestandardní zakázkovou výrobu.

2.2 Dvě možnosti pouzdra – volitelné, přizpůsobené poměru cena/výkon

Verze s plastovým pouzdrem se zaměřuje na cenovou výhodnost a bezpečnost. Díky úplné izolaci, lehké konstrukci a ochraně dle stupně IP44 eliminuje rizika elektromagnetické indukce a úniku proudu, čímž se stává optimální volbou pro chytré domácí zařízení určená pro vnitřní prostředí, komerční elektronická zařízení a obecné průmyslové signálové systémy. Efektivně snižuje náklady na sériovou výrobu, aniž by byla ohrožena stabilita základních spojovacích vlastností. Verze s kovovým pouzdrem se zaměřuje na vysokou spolehlivost v průmyslovém prostředí a je vybavena funkcí 360° všesměrové elektromagnetické stínění, která účinně izoluje vnější průmyslový elektromagnetický šum, zabrání signálovému blikání a zkreslení dat a zajišťuje ultra-přesný přenos signálu v prostředích s intenzivními rušivími vlivy. Její ochrana proti vodě a prachu dle stupně IP67 a vysoká mechanická pevnost plně vyhovují náročným provozním požadavkům venkovních zařízení a těžkého průmyslu.

2.3 Vysoký proudový zatěžovací výkon a ultra-stabilní přenosové vlastnosti

Díky zvětšenému kontaktovému povrchu a optimalizovanému návrhu obvodové struktury nabízí řada M12 vyšší proudovou zatížitelnost a vyšší odolnost vůči napětí než miniaturizované konektory, jako je M8. Zlatem pokryté kontakty zajišťují dlouhodobou odolnost proti oxidaci a korozi a předcházejí špatnému kontaktu způsobenému usazováním prachu, vlhkostní korozi a dlouhodobému stárnutí. Standardní závitová samozávěrová konstrukce zajišťuje těsné spojení zástrčky a zásuvky a účinně brání uvolnění spoje a přerušení signálu způsobenému vibracemi a pohybem zařízení, čímž umožňuje dlouhodobý bezchybný a stabilní provoz napájecích i signálových obvodů.

2.4 Průmyslová odolnost a plná přizpůsobivost prostředí

Všechny suroviny jsou bez halogenů, zpomalují hoření a jsou ekologicky šetrné, odpovídají mezinárodním bezpečnostním normám RoHS. Výrobek má extrémně široký rozsah odolnosti vůči teplotě, je vodotěsný, prachotěsný, odolný proti vibracím a stárnutí – nabízí komplexní výkonnost a umožňuje stabilní provoz v různých složitých a proměnlivých průmyslových prostředích. Zesílený konstrukční návrh výrazně snižuje míru poruch zařízení a frekvenci pozdější údržby, čímž efektivně prodlužuje životnost inteligentních koncových zařízení a snižuje dlouhodobé provozní náklady pro zákazníky.

Díky flexibilnímu svařování vodičů, volitelnému dvoumateriálovému návrhu, vysoké zatížitelnosti proudem a vynikající odolnosti vůči prostředí se svorkový konektor M12 pro svařování vodičů široce používá v průmyslové automatizaci, inteligentních IoT senzorových systémech, pomocných zařízeních pro nové zdroje energie, automobilové elektronice, venkovní bezpečnostní monitorovací technice, přesných měřicích přístrojích a oboru inteligentních budov.

3.1 Průmyslový systém řízení automatizace

Je široce využíván pro signálové a napájecí připojení průmyslových senzorů, malých elektromagnetických ventilů, malých akčních členů a periferních modulů PLC na automatických výrobních linkách. Flexibilní návrh pájení a zapojení usnadňuje servisní ladění zařízení na místě, výměnu vedení a každodenní údržbu. Verze s kovovým stíněním účinně odolává silnému elektromagnetickému rušení ze strany průmyslových zařízení a zajišťuje stabilní a přesnou funkci automatizovaných řídicích systémů.

3.2 Chytrý IoT monitorovací systém

Je vhodný pro teplotní, vlhkostní, tlakové, průtokové a fotoelektrické snímací koncové body ve chytré zemědělství, monitorování městského prostředí, inteligentních budovách a průmyslových IoT platformách. Plastová verze s vysokým poměrem výkonu a ceny umožňuje nasazení velkého počtu uzlů, zatímco vodotěsná kovová verze je přizpůsobena venkovním podmínkám monitorování za všech počasí a zajišťuje reálný čas i stabilní sběr a přenos dat.

3.3 Automobilová a elektronická zařízení pro nové zdroje energie

Použití v elektronických řídicích modulech pro vozidla, systémech senzorů pro automobily a pomocných obvodech zařízení pro nové zdroje energie. Vynikající odolnost výrobku proti vibracím a střídavým teplotám mu umožňuje přizpůsobit se složitým a proměnným provozním podmínkám vozidel i provozním prostředím zařízení pro nové zdroje energie, čímž poskytuje spolehlivou záruku spojení obvodů pro mobilní inteligentní zařízení.

3.4 Precizní přístroje a zkušební zařízení

Široce kompatibilní s průmyslovými zkušebními přístroji, optickými detekčními zařízeními a experimentálními analytickými přístroji. Plně kovová stíněná konstrukce eliminuje vnější elektromagnetické rušení, čímž zajišťuje vysokou přesnost a stabilitu detekčních dat a experimentálních výsledků.

3.5 Venkovní stavební projekty a bezpečnostní monitorování

Vodotěsná kovová verze s ochranou IP67 je ideální pro venkovní monitorovací kamery, krajinářské osvětlení, montážní práce na poli a venkovní inteligentní koncová zařízení; odolává větru, dešti, prachu a UV záření, čímž zajišťuje dlouhodobě stabilní provoz venku.

3.6 Inteligentní domácnost a komerční inteligentní zařízení

Nákladově efektivní plastová verze se široce používá v chytrém osvětlení, inteligentních systémech přístupu, komerčních zobrazovacích zařízeních a domácích modulech inteligentního řízení; poskytuje stabilní, bezpečné a nízkonákladové řešení pro civilní inteligentní koncové produkty.

Q1: Jaké jsou klíčové výhody M12 spojovacích konektorů s pájením drátů oproti konektorům s otlakem?

Spojovací kabelové konektory M12 nevyžadují profesionální nástroje pro otlakování, formy ani složitá zpracovatelská zařízení. Umožňují zcela flexibilní ruční zapojování na místě, vyznačují se nízkými náklady na montáž, jednoduchým ovládáním a vysokou adaptabilitou pro různé scénáře použití. Jsou vhodnější pro stavební projekty, údržbu zařízení a nestandardní zakázkové projekty, zatímco konektory pro otlakování jsou vhodné pouze pro sériovou montáž v pevných dávkách.

Otázka č. 2: Jak vybrat mezi verzí s plastovým a kovovým pouzdrem?

Plastový kryt je lehký, plně izolovaný a cenově výhodný s ochranou stupně IP44, ideální pro statická vnitřní prostředí, komerční chytré zařízení a běžné průmyslové scénáře bez elektromagnetického rušení. Kovový kryt nabízí vysokou úroveň vodotěsnosti a prachotěsnosti (stupně IP67) a funkci elektromagnetického stínění ve všech směrech (360°), což jej činí vhodným pro venkovní prostředí, prachové a vlhké průmyslové dílny, vibrující strojní vybavení a systémy vyžadující vysokou přesnost a odolnost proti rušení.

Otázka 3: Jaké specifikace vodičů jsou s tímto pájeným M12 konektorem kompatibilní?

Tento konektor podporuje standardní lankové měděné vodiče o průřezu 16 AWG až 24 AWG, které pokrývají téměř všechny běžné průmyslové vodiče středního proudu pro napájení i signály, a to s širokou kompatibilitou a vysokou univerzálností.

Otázka 4: Je manuální pájení pro běžné pracovníky obtížné?

Operace pájení je extrémně uživatelsky přívětivá. Vzdálenost kontaktů je vědecky optimalizována, aby se zabránilo můstkování cínu a zkratům. Pouzdro je vyrobeno z materiálu odolného vysokým teplotám, který se při pájení neztvární. Běžní operátoři mohou standardní montáž dokončit rychle pomocí běžného elektrického páječky, s vysokou výtěžností a nízkou chybovostí.

Otázka 5: Nabízíte přizpůsobené specifikace konektorů M12?

Ano. Poskytujeme komplexní služby přizpůsobení, včetně speciálního počtu kolíků, nestandardních rozměrů konstrukce, exkluzivního povrchového zpracování a přizpůsobených parametrů odolnosti proti prostředí, aby byly splněny individuální požadavky na přizpůsobení zařízení a projektové požadavky.

Otázka 6: Jaké mezinárodní certifikáty vaše výrobky mají?

Všechny drátové pájené konektory M12 úspěšně prošly mezinárodními autoritativními certifikacemi CE a RoHS, plně vyhovují bezpečnostním a environmentálním normám EU a podporují globální exportní prodej i mezinárodní průmyslové aplikace.

Q7: Jaká je vaše dodací lhůta a politika záruky po prodeji?

Standardní výrobky ze skladu lze dodat do 3–5 pracovních dnů. Na individuální objednávky je potřeba 7–15 pracovních dnů, v závislosti na obtížnosti přizpůsobení. Poskytujeme 12měsíční celosvětovou záruku kvality a 24hodinovou online odbornou technickou podporu, abychom zákazníkům včas pomohli s výběrem výrobků, instalací a odstraňováním poruch.

Jsme profesionální vysokotechnologický výrobce specializující se na výzkum a vývoj, výrobu a prodej průmyslových kulatých konektorů kompletní řady, včetně úplných produktových řad M5, M8, M10 a M12. Díky zralé automatizované výrobní technologii, přísnému vícekanalovému systému kontroly kvality a rozsáhlým zkušenostem s průmyslovým přizpůsobováním se zavazujeme poskytovat globálním zákazníkům průmyslová řešení pro připojení s vysokou stabilitou, vysokou přesností a extrémně výhodným poměrem cena/výkon.

Naše řada spojovacích prvků pro pájení drátů M12 s volitelným plastovým nebo kovovým pouzdrem plně vyhovuje rozmanitým požadavkům průmyslové automatizace, chytrých IoT systémů, nové energetiky, automobilové elektroniky, venkovních staveb a chytrých domácností. Nabízíme bezplatné vzorky pro testování, zakázky velkých dávek i personalizované vývojové služby, čímž zajišťujeme přizpůsobená řešení pro různé zákaznické projekty a zařízení.

S upřímnou radostí vítáme globální nákupní týmy, inženýrské zákazníky a obchodní partnery, kteří si přejí získat informace o technických specifikacích produktů, oficiální technické listy, dotazovat se na velkoobchodní ceny nebo předkládat požadavky na individuální úpravy. Náš profesionální prodejní tým i technická podpora poskytují komplexní služby „jednoho okna“, včetně doporučení vhodných produktů, návrhu technických řešení, průvodcích při montáži na místě i komplexní servisní podpory po prodeji – vše s cílem budovat dlouhodobé, stabilní a vzájemně výhodné partnerství.
