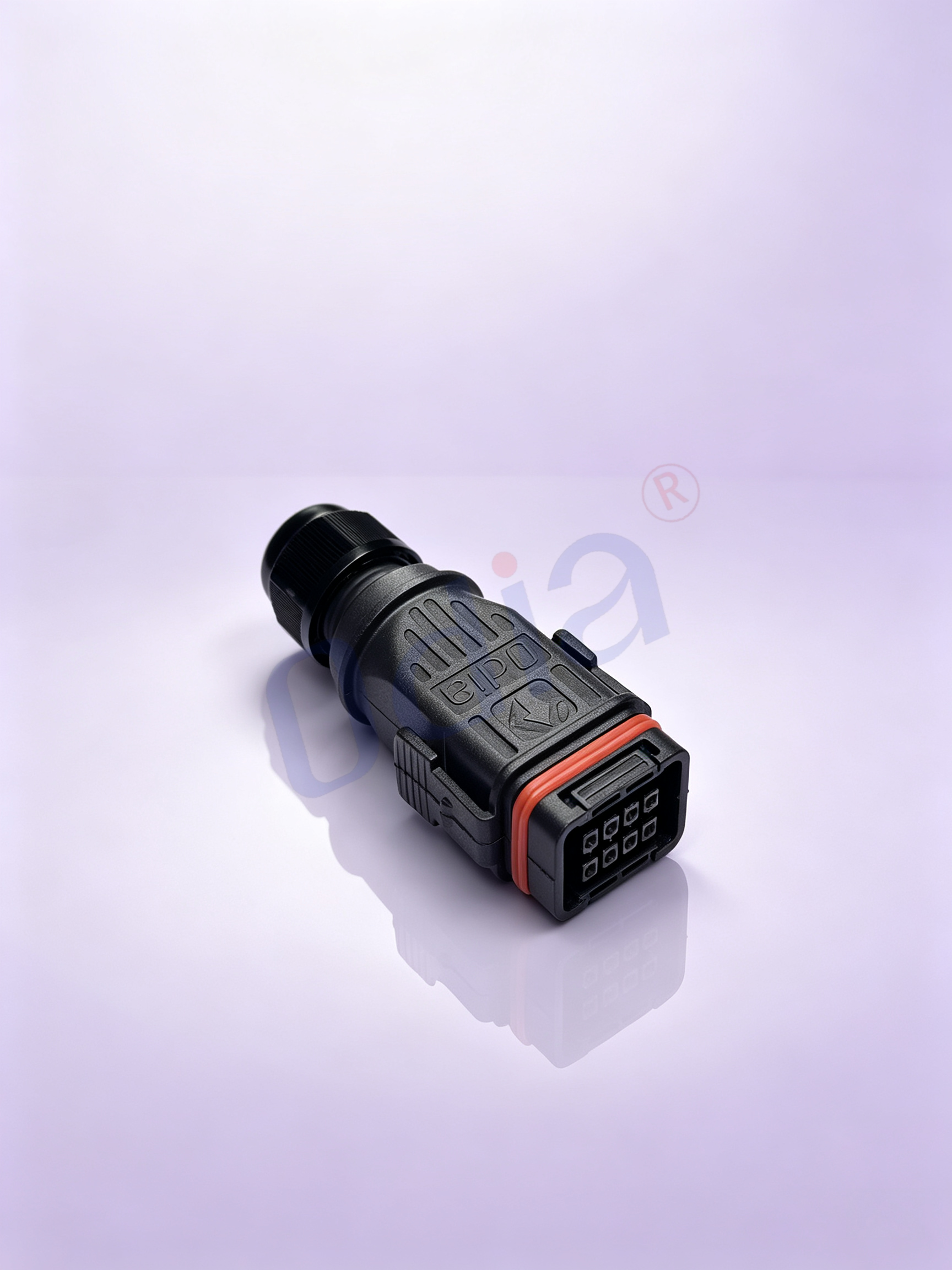

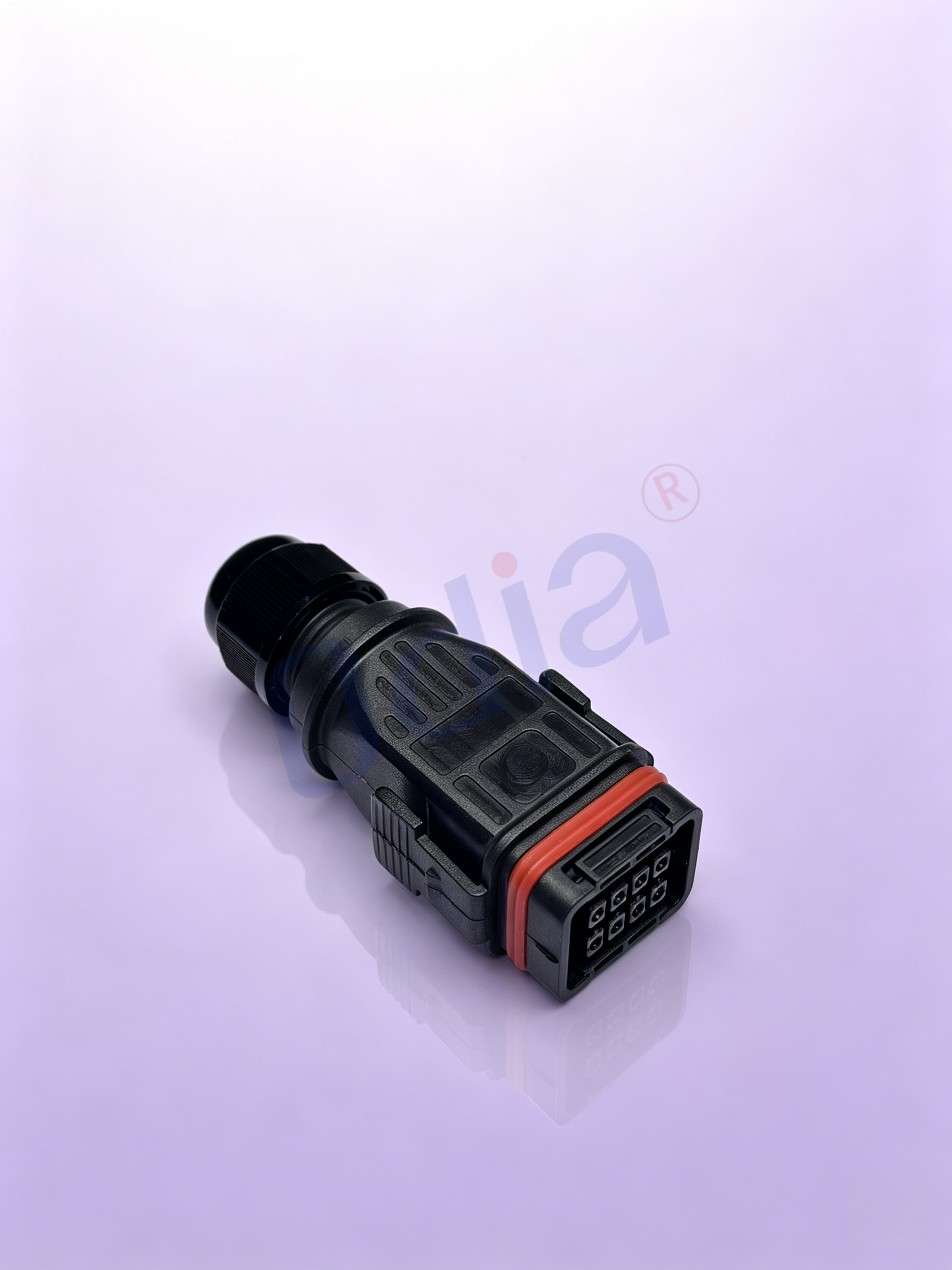

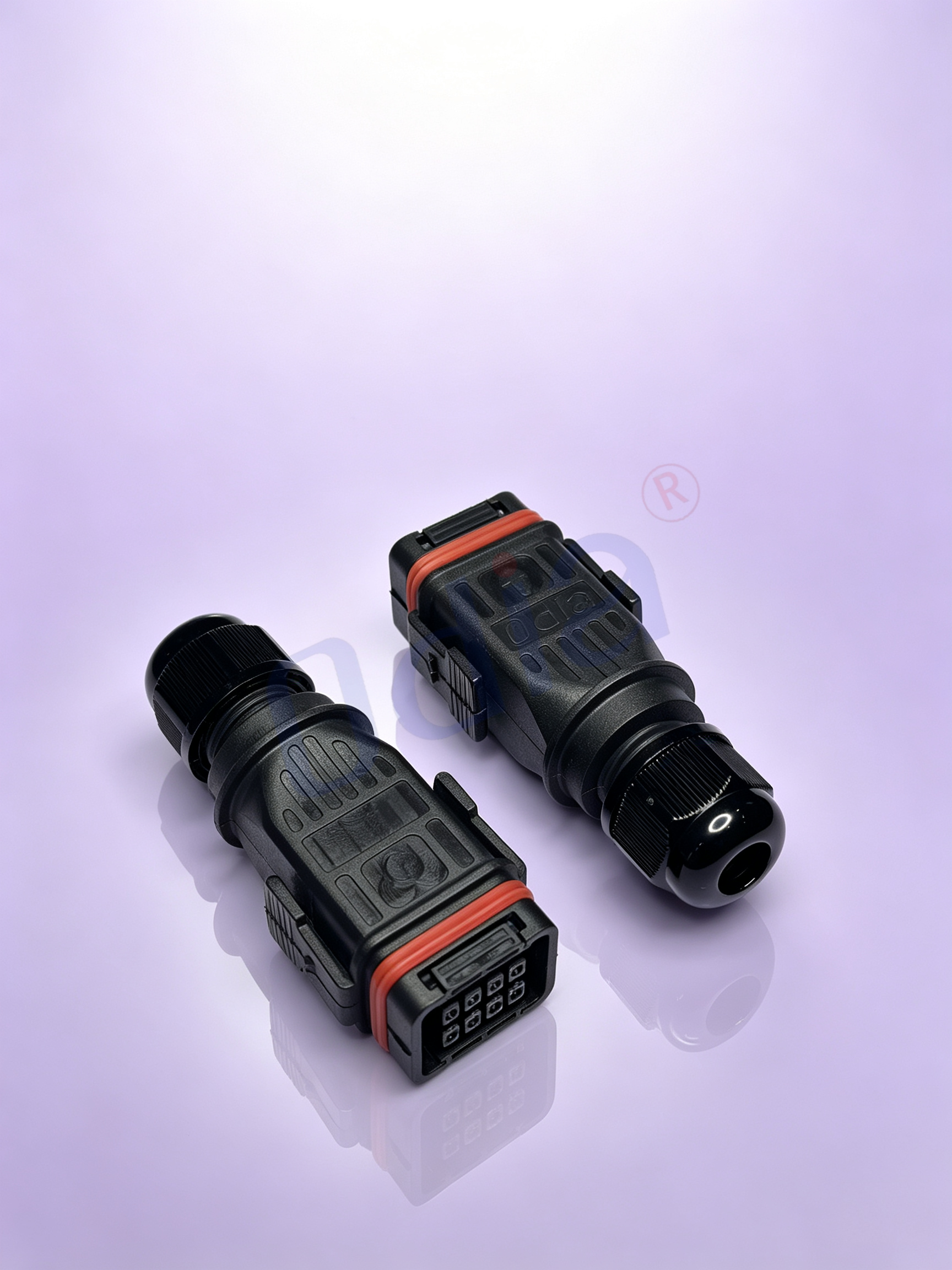

Tebian 2×4P Vroulike Solder-Draadverbinders, Tin-Beplated met Sluitmoer, Waterdigte Kabelafsluiting en Waterdigte Pakking
Hierdie Tebian 2×4P vroulike soldeer-draad-konnektor word saam met tin-geplateerde kontakte verskaf, en is toegerus met ’n vergrendelmoer, waterdigte kabelbuis en waterdigte pakking. Dit is ontwerp vir betroubare velddraadverbinding in fotovoltaïese, energie-ophoud- en industriële beheerstelsels. Die tin-geplateerde terminale lewer uitstekende elektriese geleiding en anti-korrosieprestasie. Die kabelbuis en waterdigte pakking vorm ’n robuuste sealselstelsel om stof en vog te keer. Die duursame plastiekbehuising weerstaan UV-straling en ouering, en is geskik vir buite-installasie. Die maklike soldeer-draadmontasie ondersteun vinnige kabelharnasproduksie. Dit is ’n betroubare draadverbindingoplossing vir krag- en seinverbindings van verspreide sonkrag- en energie-ophoudtoerusting.
Produkspesifikasies en parameters
| Deelnommer | 112000025 |
| Produknaam | Tebian 2×4P vroulike soldeer-draadverbinders met tin-geplateerde kontakte, toegerus met sluitmoer, waterdigte kabelklem en silikoonwaterdigte pakking |
| Deelreeks | Tebian Industriële Waterdigte Vierkantverbindersreeks |

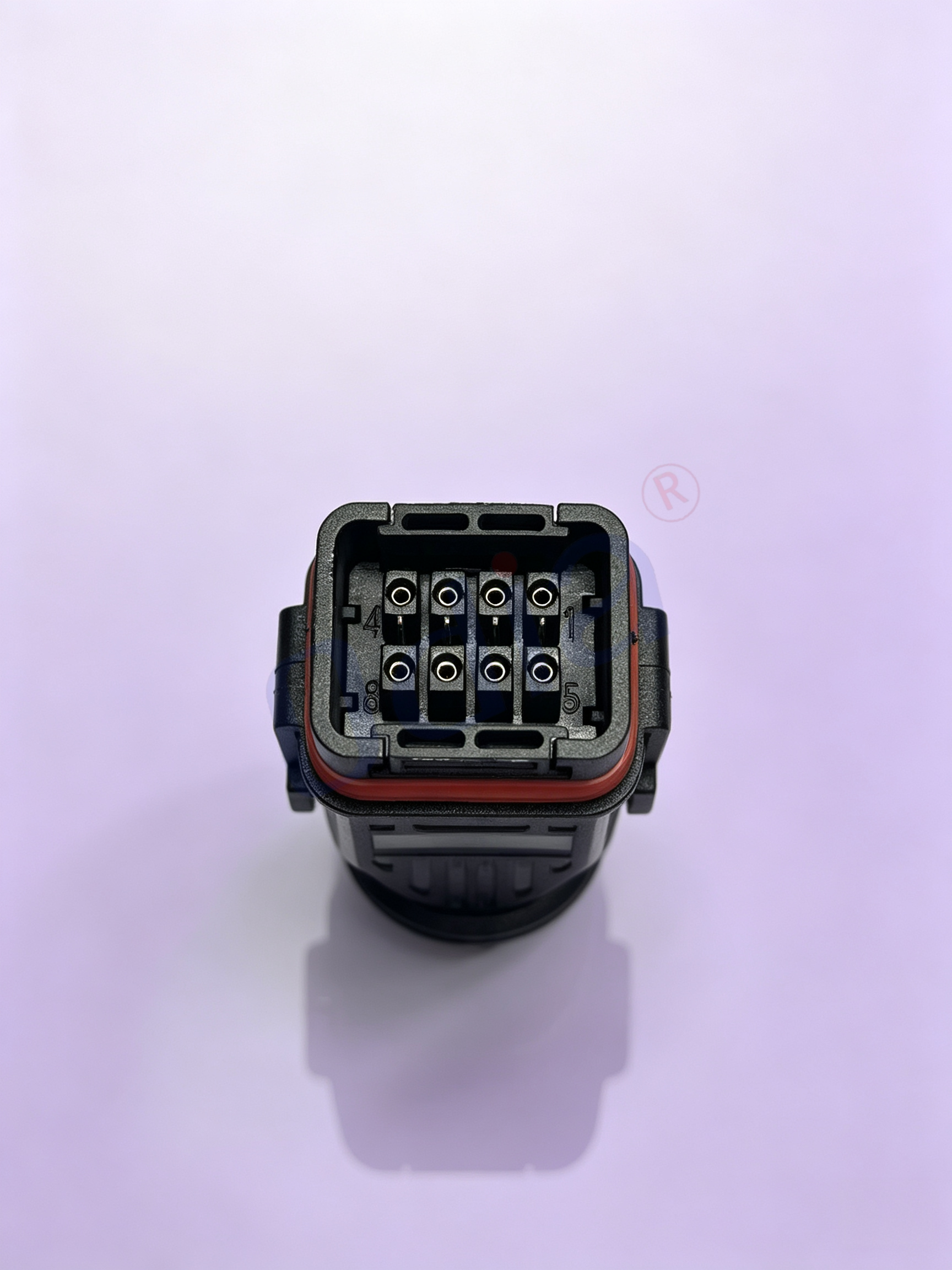

| Kontakgeslag | 2 rye × 4 penne-opstelling, totaal 8 kontakpunte, vroulike sokkelterminalontwerp |
| Aansluitingstipe | Beroepsmatige soldeer-draadstruktuur, spesifiek vir hand- en halfoutomatiese gevlegte-draadsoldeermonterings, ondersteun aangepaste kabelbundelproduksie sonder beperkings van krimpterminals |
| Kontakvergulding | Hoog suiwerheid tin-geplateerde afwerking. Die tin-bekleding het uitstekende soldeerbaarheid, eenvormige hegting, buitengewone weerstand teen oksidasie en koste-effektiewe prestasie, wat perfek pas by die industrie se lae-krag- en veelkanaal sein-oordrag vereistes |
| Behuisingmateriaal | Hoë-sterkte vlamsagte ingenieurs PA66 termoplastiek, wat voldoen aan die UL94 V-2 vlamsagtheidstandaard, met ingeboude UV-weerstand, anti-ouering en slagvastheid, wat dit geskik maak vir langtermyn binne- en half-buite industriële bedryf |
| Standaard Volledige Toesellings | Oorspronklike draadvergrendelmoer, waterdigte kabelbuis, en geïntegreerde silikoon waterdigte verbindingspakking (volledige stel vir een-stop-montering) |

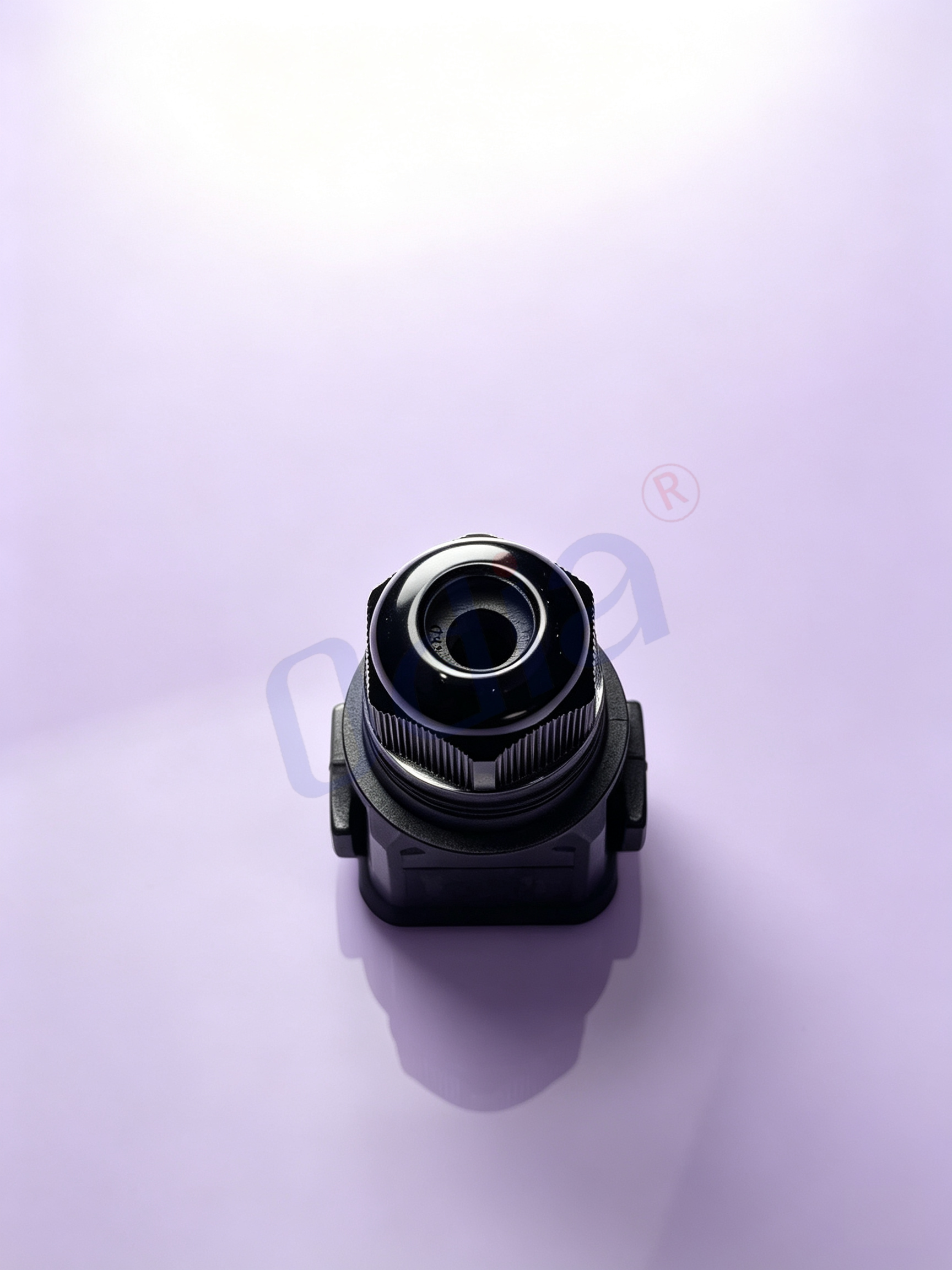

| Kabelbuisparameters | Standaard draadspesifikasie, toepaslike buite deursnee van kabel: 3 mm–6,5 mm. Die rubber versegelingskern verskaf alomvattende kabelpasvormigheid en bewerkstellig twee funksies: kabelspanningsontlasting en agterste water- en stofisolering |
| Beskermingsgraad | Ip67 volledige waterdigte en stofdigte klassifikasie onder standaardmonteerstaat (volledig ingepas met gepaarde manlike prop, waterdigte pakking korrek geïnstalleer, kabelklem volkome vasgedraai). Effektief keer stofinvasie en multidireksionele lae-druk waterspatting teen |
| Gegradeerde spanning | 250 V wisselstroom/gelykstroom industriële universele spanning |
| Nomynale stroom per pen | 5 A deurlopende stabiele stroom vir een enkele kontak, wat langtermyn lae-belasting kragoordrag ondersteun |
| Kontakweerstand | ≤10 mΩ onder standaard omgewings-toetstoestande, wat stabiele en ononderbroke stroombaan-geleiding verseker |
| Isolasie weerstand | ≥1000 MΩ by 500 V gelykstroom, met uitstekende isolasieprestasie om elektriese lekkasie en kortsluiting-risiko’s te vermy |
| Spanningsweerstand | 1500 V wisselstroom draagbare spanning vir 1 minuut sonder deurbraak, vonkvorming of abnormale verhitting, wat aan industriële veiligheidselektriese standaarde voldoen |
| Bedryfstemperatuurreeks | -40℃ tot +85 ℃statiese werkomgewingstemperatuur, wat aanbaie koue winters en hoë-temperatuur buitelugomgewings op industrieterreine aanpas |
| Toepaslike draaddikte | AWG 22–AWG 18 gevlegde koperdraad, geskik vir konvensionele industriële sein- en lae-kragkabelsamestelling |
| Meganiese dienslewe | Minimum 500 standaard inset- en uittrekkiklusse sonder verswakking van elektriese geleiding en meganiese vergrendelingsprestasie |
| Kleur | Standaard swart insulerende behuising |
| Voorkomskleur | Industriële standaard swart insulerende behuising, saamgestel met swart waterdigte rubberdele, slytbestand en vlekbestand |
| Installasietipe | Kabel-einde vroulike kabelbundel-konnektor, spesifiek vir kabelbundelkantmontasie, nie van staande af toepaslik vir vas monteerde paneelmontasie nie |
| Passende model | Ondersteun Tebian-reeks 2×4P manlike stekkerkonnektor vir presiese aanpassing |
| Verpakkingstandaard | Antistatiese sak- of skottelverpakking om statiese skade aan tin-geplate kontakoppervlakke te voorkom en stofbesoedeling tydens vervoer en berging te vermy |
| Kwaliteitsnalewing | Vervaardig volgens internasionale industriële elektroniese verbindingsstandaarde, ondersteun roumateriaalherstelbaarheid en kan fabriektoetsverslae sowel as materiaalsertifikasiedokumente vir projekverifikasie verskaf |
Let op: Alle parameters is standaardfabriekwaardes. Aangepaste plateringsdikte, spesiale behuisingkleure en strukturele optimalisering kan vir grootvolume-bulkbestellings ondersteun word.
2. Produkkenmerke en kernvoordele
Die Tebian 2×4P tin-geplateer soldeerdraad-vroulike-konnektor is ’n hoë-kost-doeltreffende industriële waterdigte verbindingsoplossing wat onafhanklik ontwikkel is vir fotovoltaïese energie-opslag, nuwe-energie-toerusting, buitelug IoT-fasilitiete en algemene industriële outomatiseringscenario’s. Deur veel-pyn digte bedrading, tin-geplateer stabiele geleiding, ’n volledige stel waterdigte toebehore en ’n vibrasiebestande vergrendelstruktuur te integreer, los hierdie produk verskeie industrie-probleme op soos ontoereikende waterdigtheid, moeilike pasmaat van ondersteunende dele, onstabiele bedrading en hoë algehele koste van tradisionele gewone konnektors, en bied dit ’n betroubare langtermyn-verbindingswaarborg vir industriële toerusting.
Eerstens, ’n alomvattende dubbele waterdigte ontwerp bereik Ip67 betroubare beskerming . Verskil van gewone konnektors met slegs eenkantige waterdigte struktuur: hierdie produk is standaard toegerus met twee kernwaterdigte komponente: ’n oppervlak-silikoonwaterdigte pakking en ’n agterste waterdigte kabelklem. Die verbindingsoppervlakpakking pas noukeurig tussen die manlike en vroulike konnektors in nadat hulle aan mekaar gekoppel is, wat buitelandse reënwater, dou, stof en vogtige lug heeltemal van die interne kontakarea afskerm en effektief voorkom dat penne oksideer, seinonderbrekings en kortsluitingsfoute as gevolg van omgewingsvog ontstaan. Die gepaarde kabelklem omhul die buiteomhulsel van die kabel stewig deur middel van ’n hoë-elastisiteit rubberkern nadat dit vasgedraai is, wat nie net die spasie tussen die kabel en die agterkant van die konnektor blokkeer om waterdrupping langs die kabel te voorkom nie, maar ook sterk kabelspanningontlasting bied. Buitelandse trek- en buigkrag op die kabelbond werk op die kabelklem eerder as op die interne soldeerlasies, wat die verborge risiko van soldeerverbindingbreuk en kabelafval as gevolg van langtermyn-trek en vibrasie fundamenteel oplos.
Tweedens, tin-geplateerde kontakontwerp balanseer uitstekende geleiding en ultra-hoë kosteprestasie die vroulike kontakbusse maak gebruik van 'n hoë-presisie-koperbasis met 'n eenvormige tin-geplate oppervlak. In vergelyking met goud-geplate kontakbusse het tin-bekleeding beter soldeer-benkbaarheid, wat die doeltreffendheid van hand- en halfoutomatiese soldeerprosesse aansienlik kan verbeter, die moeilikheid van kabelharnasverwerking verminder en die voorkoms van skynsoldeer- en ontbrekende-soldeerprobleme baie minder waarskynlik maak. In konvensionele industriële sein-oordrag- en lae-krag bykomstige stroombaan-toepassings kan tin-geplate kontakbusse vir 'n lang tyd stabiele, lae-weerstand geleiding presteer, met uitstekende anti-oksidasie- en anti-korrosie-vermoëns, wat dit geskik maak vir matig vogtige en stofagtige industriële werkomgewings. Terwyl basiese elektriese prestasie en lewensduur verseker word, verminder dit effektief die aankoopkoste vir kliënte en is dit die beste koste-doeltreffende keuse vir medium- tot groot-skaal massaproejekte vir kabelverbinding.
Derde, soldeerdraad-afsluitstruktuur het 'n baie hoë monteringsveelrigtheid hierdie produk verlaat die enkelvoudige krimpmonteringsmetode van tradisionele koppelaars en maak gebruik van 'n professionele soldeer-draadstertontwerp. Kliënte hoef nie spesiale krimptoerusting en aangepaste terminale te koop nie, en gewone soldeerstasies kan die draadmonteerwerk voltooi. Dit is volkome versoenbaar met R&D-prototipetoetsing, klein-batch proefproduksie- en groot-skaal massa-produksieprojekte. Gebruikers kan vrylik gestrande koperdrade van AWG22 tot AWG18-klassifikasies volgens werklike stroomvereistes en bedradingruimte kies, sonder om deur vasgestelde terminaalvereistes beperk te word, wat die aanpasbaarheid van kabelbundels baie verbeter en die produkontwikkelings- en -vervaardigingsiklus verkort.
Vierde, geoptimaliseerde vierkantige behuising met anti-verkeerde-insteek- en anti-vibrasie-vasluitfunksie .Die unieke strukturele sleutelontwerp van die behuising beperk die aanvanklike inkoppingshoek en laat slegs een korrekte invoegposisie toe, wat effektief toestelbeskadiging en stroombaan-kortsluitingongelukke wat deur verkeerde of omgekeerde inkoppings tydens terreininstallasie veroorsaak word, kan voorkom. Die ingeboude inklikvergrendelingsstruktuur kan 'n stabiele vasgrypkragslag vorm nadat volledige inkoppings plaasgevind het. Selfs in kontinue vibrasie-omgewings soos toestelbedryf en toestelvervoer sal die koppelstuk nie onbedoeld losraak of uitpop nie, wat die langtermynstabiliteit van die stroombaankoppeling verseker. Die hoësterkte, brandvertragende plastiekbehuising het uitstekende impakweerstand, UV-weerstand en oueringsweerstand, wat weerstand bied teen sonligblootstelling, temperatuurverskille en industriële stoferosie, en sal nie na langtermyn buitegebruik kraak, vervorm of verbleik nie.
Vyfde, een-stop volledige toebehorebyvoeging bespaar die kliënt se aankoopkoste . In teenstelling met die meeste produkte op die mark wat verbindingsstukke, kabelklemme en pakkinge afsonderlik verkoop, word hierdie Tebian 2×4P vroulike verbindingsstuk saam met ’n vergrendelmoer, waterdigte kabelklem en waterdigte pakking as standaardvolledige toebehore gelewer. Kliënte hoef nie ondersteunende dele afsonderlik te koop nie, wat monteerfout en ’n afname in waterdigtheid as gevolg van ontoepaslike toebehore voorkom. Die eenvormige fabriektoepassing verseker ’n perfekte pasvorm van al die dele, en die algehele sealings- en meganiese prestasie bereik die standaard industriële Ip67 beskermingsvlak, wat die foutkoers tydens opsit op die werf en die naverkoopfalukoers verminder.
Daarbenewens implementeer die produk streng gehandhaafde gehandhaafde kwaliteitsbeheer oor die volledige proses. Vanaf die inkomende inspeksie van grondstowwe, steekproeftoetse van die kontakplateringsdikte, meganiese sterkte-toetse van die behuising, waterdigte sealing-toetse tot by die finale elektriese prestasietoetsing, word elke skakel streng beheer. Antistatiese verpakking beskerm presisie tin-geplate kontaktes teen statiese skade en stofbesoedeling tydens berging en vervoer. Stabiele gehalte en betroubare prestasie maak dit superieur aan gewone lae-koste-konnektors ten opsigte van markmededingingsvermoë, en dit kan duur geïmporteerde merk-konnektors vervang om koste-vermindering en doeltreffendheidsverbetering vir klante te bewerkstellig.
3. Wye Toepassingsgevalle
Met sy kompakte 2×4P multi-kanaal uitleg en stabiele elektriese prestasie, Ip67 volledige waterdigte en stofdigte vermoë asook sterk omgewingsaanpasbaarheid; die Tebian 2×4P soldeerdraad-vroulike-konnektor word wyd gebruik in fotovoltaïese energie-opslag, nuwe-energie vervoer, buitelug-intelligente toestelle, industriële outomatisering, slim landbou en ander velde, en dek beide binne- en half-buitelug komplekse werkomstandighede.
3.1 Fotovoltaïese en energie-opslagtoestelle
Dit is geskik vir seinbedrading en aanvullende kragaansluiting van huishoudelike energie-opslagkasies, draagbare energie-opslagkragstasies, verspreide fotovoltaïese modules en omkeerder-perifere toestelle. Die 8-kanaal penuitleg kan gelyktydig battery BMS-moniteringsseine, temperatuurmetingsseine, toestelbedryfsbeheerseine en lae-krag aanvullende kragvoorsieningsseine oordra. Ip67 waterdig prestasie pas aan by buitelugplasing-situasies soos werf- en toerusting-skure, en voorkom doeltreffend dat dou en reënwater die verbindingsstuk binnedring. Die anti-vibrasie-sluitstruktuur kan aanpas by die vibrasie wat deur toerustingbedryf en vervoer veroorsaak word, en verseker stabiele sein-oordrag van energie-ophoudtoerusting oor ‘n lang tydperk.
3.2 Nuwe Energie Ligte Vervoertoerusting
Wêreldwyd gebruik in elektriese fietse, elektriese skoeters en beweeglike ondersteunende toerusting, verantwoordelik vir die verbinding van die beheerder, instrumentkas, verligtingstelsel en perifere bedradingharnas. Tweewiel-energievoertuie word dikwels blootgestel aan harsh omgewings soos padstof wat spat, reënerosie en voortdurende ry-vibrasie. Die dubbele waterdigte struktuur en stabiele sluitontwerp van die produk kan effektief die bedradingfalingkoers verminder, soos swak kontak en drade wat losraak, en die buigsame soldeer-draadmonteermodus voldoen aan die aangepaste bedradingvereistes van verskillende voertuigmodelle.
3.3 Buitemenslike Intelligente Monitor- en Verligtingstelsel
Van toepassing op buitemonitoringkameratoebehoore, slimme straatligbeheermodules, landskapsverligtingsuitrusting en ander buitenslimme fasiliteite. Sulke toestelle word vir ‘n lang tyd aan die buitelug blootgestel en moet groot temperatuurverskille tussen dag en nag, reën en stoferosie trotseer. Hierdie konnektor bewerkstellig geïntegreerde oordrag van voeding en veelkanaalbeheersignale, terwyl die volledige waterdigte struktuur die probleem van waterinfiltrasie en kortsluiting van die bedradingstoepas as gevolg van kabel- en aansluitgappe heeltemal oplos, wat die stabiele werking van moniterings- en verligtingstelsels onder alle weerstoestande verseker.
3.4 Industriële draagbare toetsinstrumente
Gebruik vir buitelandse bedradingharnas-konneksie van draagbare industriële toetsinstrumente en veldontfoutingsuitrusing. Veldtoetsuitrusing vereis gereelde in- en uitplugbewerkings en word in komplekse fabriek- en buitelugomgewings gebruik. Die tin-geplateerde kontakte behou hoë-stabiliteit sein-oordragakkuraatheid, en die Ip67 water- en stofdigte prestasie kan aan streng werkomstandighede op die werf aanpas. Die eenvoudige soldeer-draadmontasie is gerieflik vir produkprototipe-iterasie en klein-batch aangepaste produksie van instrumente en meters.
3.5 Slim Landbou en Buitelug IoT-toestelle
Geskik vir velddata-omgewingsensors, besproeiingsbeheerterminale, landbouweermonitoringtoerusting en buitelug IoT-data-insamelings-terminale. Landbou-toerusting werk vir 'n lang tyd in vogtige, stofagtige en windagtige velomgewings. Die ouderdomsbestendige behuising en alrigting waterdigte struktuur kan effektief natuurlike omgewingsverswakking weerstaan, en die veelpyn-hoëdigtheid uitleg voldoen aan die gelyktydige oordrag van data-seinale van verskeie sensorgroepe sowel as kragvoorsieningsseine, wat slim landbou-toerusting help om lankal stabiel te bedryf.
3.6 Ligte nywerheidoutomatisering en meganiese toebehore
Toegepas op perifere seinverbinding van ligte outomatiseringsuitrusting, mobiele meganiese toestelle en spesiale meganiese toebehore. In werkomstandighede met meganiese vibrasie en toestelbeweging voorkom die ingeboude vergrendelingsstruktuur toevallige ontkoppeling van die verbindingsstuk. Die kompakte en redelike strukturele ontwerp optimaliseer die interne bedradinguitleg van die toestel, verminder die aantal enkeltoestelverbindingsstukke en verbeter die netheid en stabiliteit van die toestelselektroonstelsel.
4. VEELGESTELDE VRAE
V1: Wat is die werklike beskermingsvlak van hierdie Tebian 2×4P vroulike verbindingsstuk?
A: Wanneer die produk volledig saamgepas is met die gepaarde manlike prop, die silikoon waterdigte pakking korrek geïnstalleer is en die kabelklamp volkome vasgedraai is, kan dit bereik Ip67 industriële beskermingsvlak , wat volkome stofdig is en bestand teen waterstropings van lae druk vanuit verskeie rigtings. Dit is geskik vir buitelug reëndae, stofagtige werkswinkels en ander soortgelyke omgewings. Dit is nie toepaslik vir langdurige onderwaterdompeling nie. Vir hoë IP68 waterdigheidsvereistes, kontak asseblief ons tegniese span vir aangepaste oplossings.
V2: Is is die moer, kabelafsluiting en waterdigte pakking in die standaardkonfigurasie ingesluit?
A: Ja. Alle produkte word met volledige standaardtoebehore verkoop, insluitend ‘n draadvergrendelmoer, waterdigte kabelafsluiting en ‘n silikoon waterdigte koppelingspakking. Geen addisionele aankoop van ondersteunende dele is nodig vir konvensionele montering nie, wat een-stop installasie en gebruik moontlik maak.
V3: Watter kabeldeursnee is geskik vir die ondersteunende kabelafsluiting?
A: Die standaard kabelbuis is geskik vir kabele met 'n buitediameter van 3 mm tot 6,5 mm, wat die meeste konvensionele industriële sein- en lae-krag kabelboomspesifikasies dek. Indien u kabelgrootte buite hierdie reeks val, kontak asseblief ons verkoopspan vir alternatiewe kabelbuis-toepassingsplanne.
V4: Is hierdie verbindingsstuk 'n soldeer-draad-tipe of 'n krimp-tipe? Kan dit krimp-terminals gebruik?
A: Dit is 'n professionele soldeer-draad-eindverbindingsstuk . Die kontakstert is ontwerp vir draadsoldeer, en die standaardweergawe ondersteun nie krimp-terminalmontasie nie. Dit moet aan koperdrade met 'n soldeerbout verbind word. Indien u krimp-tipe verbindingsstukke vir volautomatiese grootskaalse monteerlyne benodig, kan ons alternatiewe modelaanbevelings verskaf.
V5: Wat is die toepaslike draaddikte en maksimum draagbare stroom?
A: Die aanbevole geknelde koperdraaddikte is AWG 22 tot AWG 18. Die deurlopende nominaalstroom van elke enkelpen is 5 A. Moet asseblief nie die nominaalstroom tydens gebruik oorskry nie om abnormale verhitting en stroombaanmislukking te voorkom.
V6: Kan ek die waterdigte pakking of kabelbuis vir montasie verwyder?
A: Nie aanbeveel nie. Die verwydering van die waterdigte koppelaar sal die waterdigtheid van die koppeloppervlak heeltemal vernietig; die verwydering van die kabelbuis sal lei tot die verlies van die stertwaterdigtheid en kabelspanningsontlastingvermoë, wat veroorsaak dat stof en waterdamp maklik in die binnekant van die koppelaar ingaan. Vir buitelug- en industriële stofagtige omgewings moet al die toebehore normaalweg geïnstalleer word om produkprestasie te verseker.
V7: Sluit die produk die ooreenstemmende manlike stekkerkoppelaar in?
A: Hierdie produklys verskaf slegs die Tebian 2×4P soldeer-draad vroulike koppelaar en ondersteunende toebehore. Die ooreenstemmende manlike stekker word afsonderlik verkoop. Indien u volledige manlik-vroulike koppelstelle benodig, kan u kontak maak met ons verkoopafdeling vir 'n aangepaste kwotasie.
V8: Kan u persoonlike aanpassingsdiens verskaf?
A: Ja. Ons ondersteun gediversifiseerde aanpassing vir grootvolume-bestellings, insluitend goudplated kontakopgradering, spesiale behuisingkleur-aanpassing, strukturele grootte-fyninstelling en vervanging met spesiale omgewingsbeskermingsmateriaal. ’n Sekere minimum bestelhoeveelheid word vereis vir aangepaste produkte. Stuur asseblief u besonderhede tegniese vereistes vir professionele evaluering en kwotasie.
V9: Kan ons gratis monsters vir prestasietoetsing kry?
A: Ons kan ingenieursmonster vir klantprodukverifikasie verskaf. Klante moet die monsterkoste en vervoerkostes dra. Die monsterlewerings tyd hang af van die huidige voorraadstatus.
V10: Wat is die werktemperatuurreeks en dienslewe van die koppelaar?
A: Die standaard werktemperatuurreeks is -40℃ tot +85 ℃, wat aanpas vir die meeste industriële omgewings met ekstreme temperature. Die meganiese insteekdienslewe is nie minder as 500 siklusse nie, wat aan die langtermyn-gebruiksbehoeftes van konvensionele toerusting kan voldoen. Vir gereelde insteek-situasies kan ons verbeterde weergawe-produkte verskaf.
V11: Kan u produktoetsverslae en sertifiseringsdokumente verskaf?
A: Ons kan amptelike fabriek-elektriese prestasietoetsverslae, grondstof-nakomingsverklarings en verwante gehalte-sertifiseringsdokumente verskaf, wat vir projekaanbiedings, produkregistrasie en kliëntgehalteoudits gebruik kan word.
