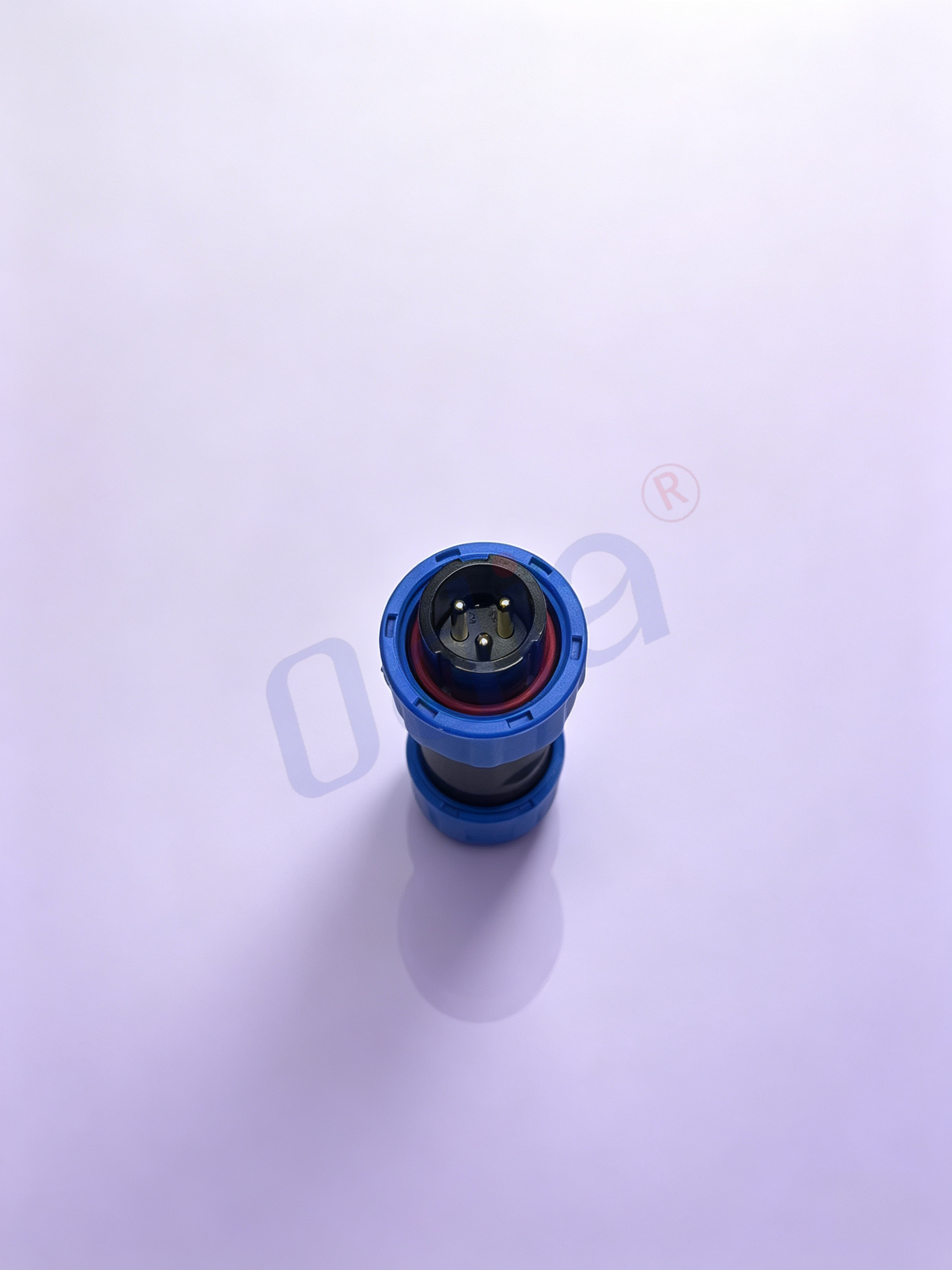

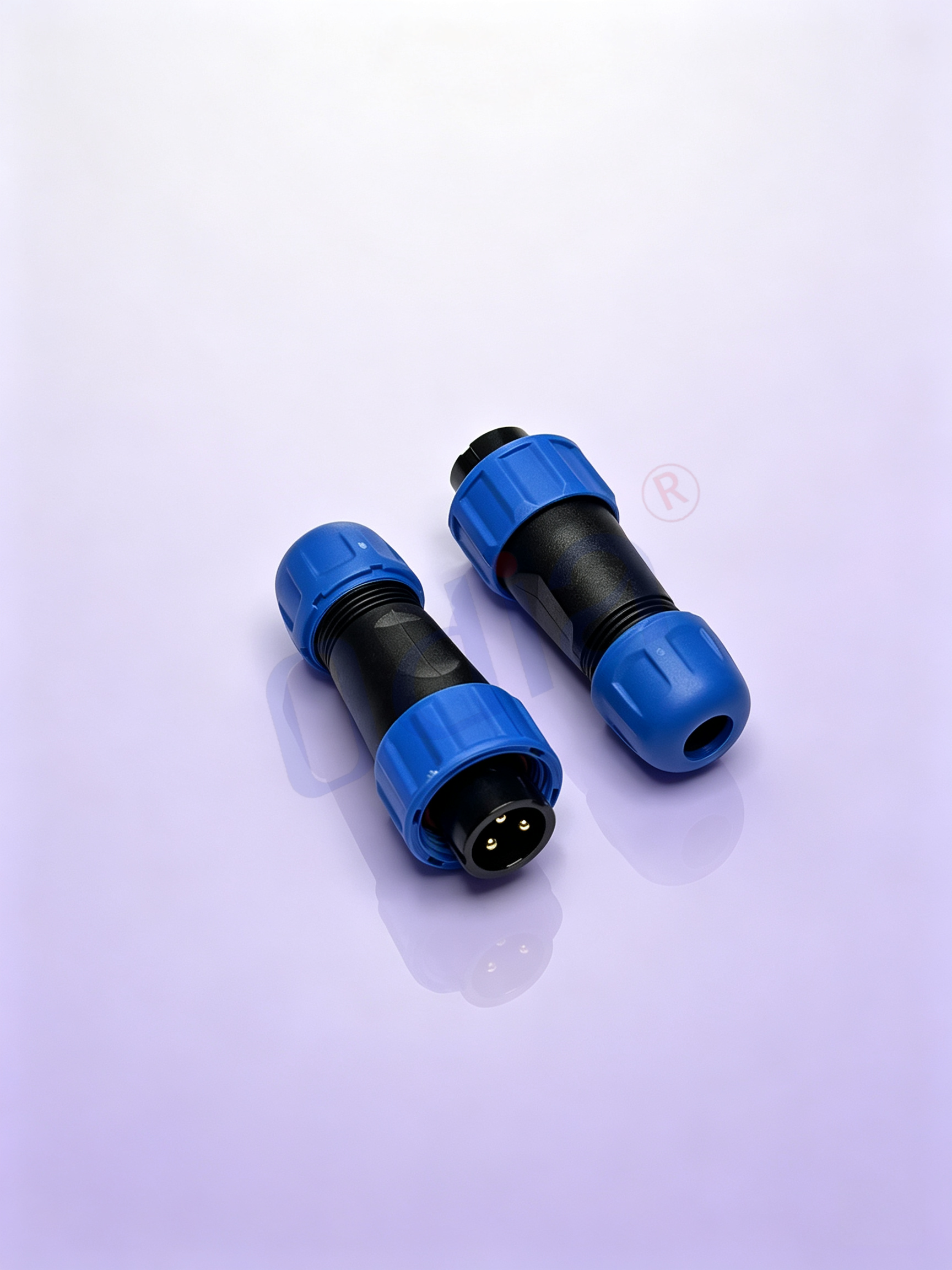

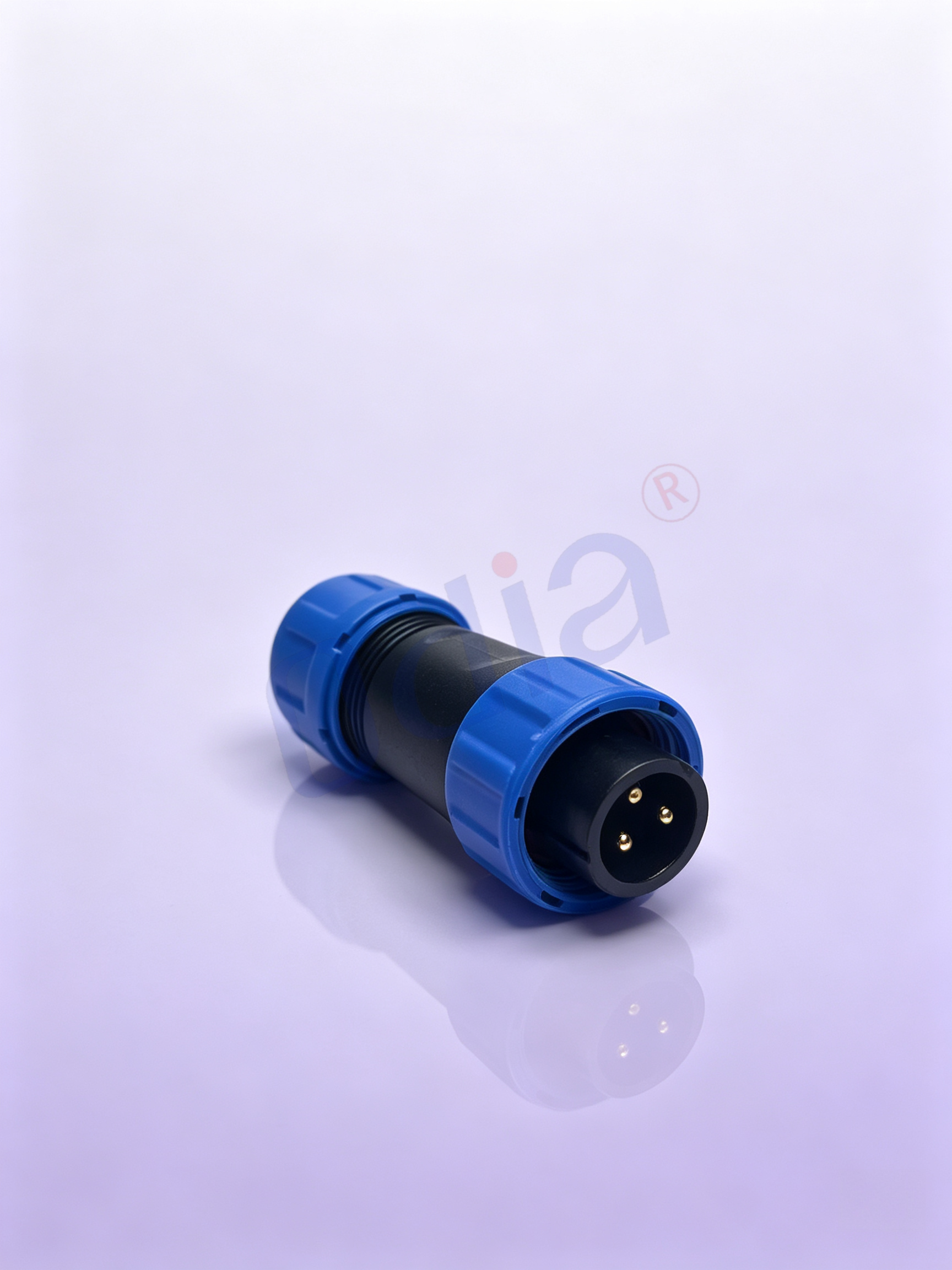

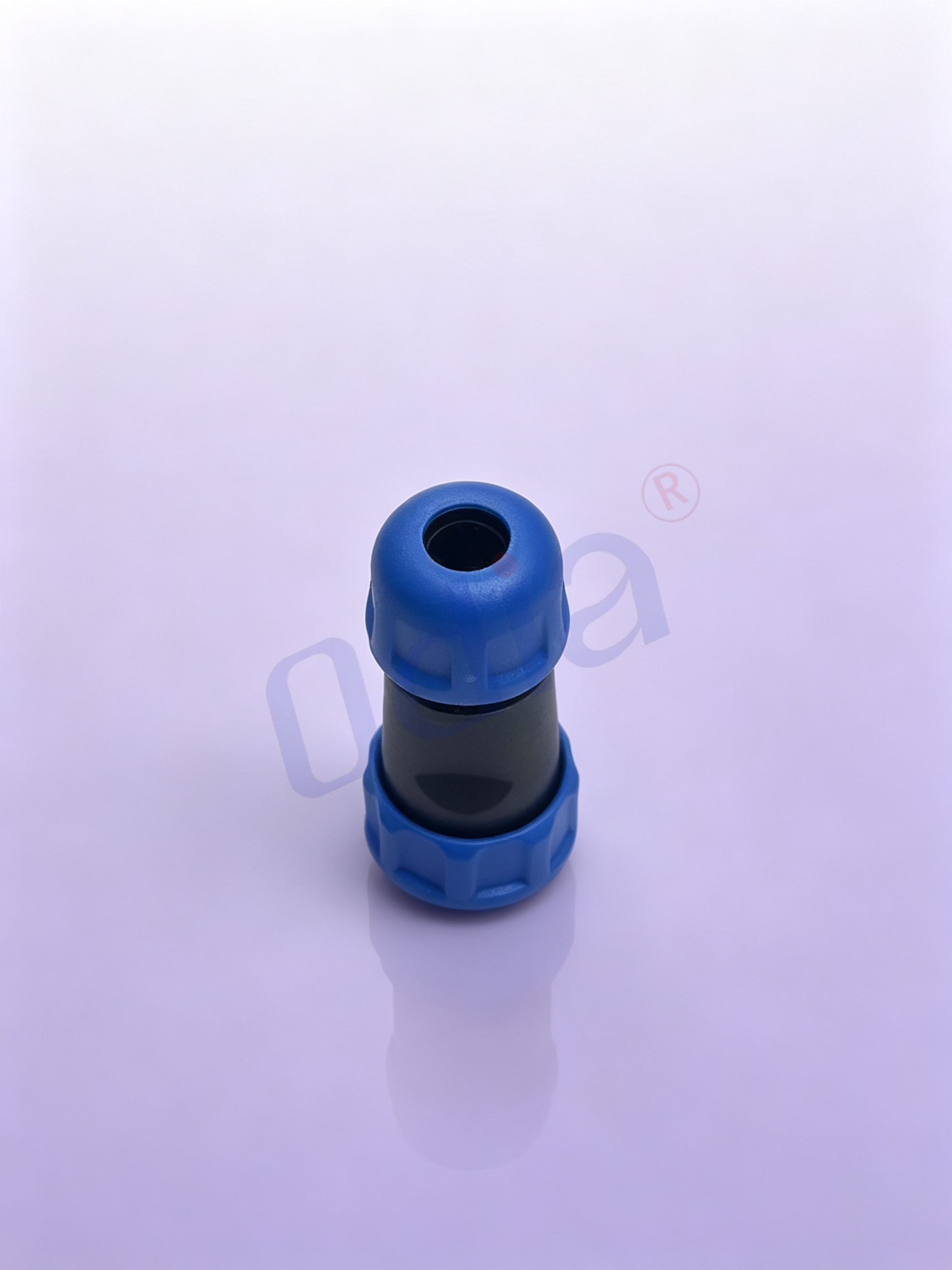

Suntrio®Style 3®Pen Masuliese Sirkelverbinders, WMM13 Prop / WM13S03®01 (Blou 3®Pen Masuliese Prop)
Hierdie Suntrio-styl 3-pen-mannelike sirkelvormige verbindingsstuk, model WMM13-steeklus / WM13S03-01, is ’n blou 3-pen-mannelike steeklus wat spesifiek vir Suntrio-fotovoltaïese en energie-bergingstoerusting ontwerp is. Deur ’n betroubare sirkelvormige sluitstruktuur te gebruik, verseker dit gladde insteek en stabiele elektriese kontak. Die ingeboude waterdigte versegelingontwerp weerstaan doeltreffend vog en stof in buitelugomgewings. Die behuising is van hoësterkte ingenieursplastiek gemaak met UV-weerstand en anti-oueringsprestasie, wat kraak en vervaag voorkom onder langtermyn buitelugblootstelling. Dit word wyd gebruik vir krag- en seinbedrading van PV-omskakelaars, energie-bergingkaste en verspreide sonskermstelsels. Dit is maklik om te installeer en kom saam met kabelharnasverwerking, en dien as ’n ideale vervangingsopsie vir fotovoltaïese en energie-bergingharnasmonterings.
Produkspesifikasies en tegniese parameters
| Deelnommer | 112000032 |
| Volledige Produknaam | Suntrio-Style 3-pyn masjieliese sirkelwaterdigte verbindersoek, model WMM13 Prop / WM13S03-01, blou 3P masjieliese prop |
| Produkreeks | WM13 Veldmonterings-sirkelwaterdigte verbindersoekreeks vir PV-omskakelaars en energie-bergingstoestelle |
| Penkonfigurasie | 3-pyn masjieliese kontakopstelling wat gemengde krag- en sein-oordrag ondersteun |
| Aanhouergeslag | Manlike prop, kabelkant-veldmonteerbare verbindingsstuk |
| Beëindigingsmetode | Solderdraad-afsluiting. Manlike pensterte is ontwerp vir handmatige of halfoutomatiese soldering aan gestrande koperdrade. Geen spesiale krimpterminale of toegewyde krimpgereedskap word benodig vir standaardmontasie nie. |
| Kontakmateriaal en platering | Hooggeleidende koperlegeringsubstraat met goudgeplateerde kontakverbindingsarea en tin-geplateerde soldeerstert. Goudplatering lewer lae kontakweerstand en uitstekende anti-korrosieprestasie vir die verbindingsoppervlak; tin-geplateerde stert verskaf uitstekende soldeerbaarheid vir harnasproduksie. |
| Behuisingmateriaal | Hoësterkte vlambestendige PA66 ingenieurs-termoplastiek, UL94 V-0 konform. UV-bestand, anti-ouerwording, slagvast en krakebestand. Blou vergrendelmoer & kabelklem, swart hoofisolatorliggaam, wyd aangeneem vir buitelugsonkrag- en energie-bergingtoerusting. |
| Vergrendelingsmekanisme | Draadverdraai-koppelingversluiting. Draai die blou geribbelde koppelingmoer om die koppeling en versluiting te voltooi. Die ingeboude anti-verkeerde-koppeling polarisasiesleutel verseker dat slegs een korrekte insethoek moontlik is, wat omgekeerde montering en penbeskadiging voorkom. Die agterste geribbelde kabelklem verskaf betroubare kabelvasgryp en spanningstrek-ontlasting om kabeltrek-, draai- en vibrasiebelasting te weerstaan. |
| Gegradeerde spanning | 600 V wisselstroom / direkstroom, geskik vir fotovoltaïese en energie-opslag lae-voltasie krag- en seinlusse |
| Nomynale stroom per pen | 15 A deurlopende bedryfsstroom vir elke manlike kontak |
| Kontakweerstand | ≤ 8 mΩ onder standaard omgewings-toetsvoorwaardes |
| Isolasie weerstand | ≥1000 MΩ teen 500 V direkstroom |
| Spanningsweerstand | 2200 V wisselstroom vir 1 minuut, geen deurbraak, vonk-oorskryding of abnormale oorverhitting nie |
| Inbraakbeskermingsklasse | IP67. IP67-prestasie word bereik onder korrekte monteringsvoorwaardes: interne sealing-O-ringe behoorlik geplaas, passende vroulike ontvanger volledig draadversluit, en kabel buitediameter val binne die klemreeks van die kabelklem. Stofdig en weerstand teen tydelike wateronderdompeling. Nie geskik vir langdurige aanhoudende onderwateronderdompeling nie. |
| Bedryfstemperatuurreeks | 40℃ ~ +85℃ , pas aan by wye temperatuurfluktuasies op buitelug fotovoltaïese werfplekke |
| Aanbevole draaddikte | AWG 20-14 geslagte koperdraad vir soldeer-draadsoldeerwerk |
| Toepaslike buitediameter van kabel | 5,0–11,0 mm, kompatibel met veelkern beskermde of onbeskermde fotovoltaïese kabelbundels |
| Meganiese koppelingssiklusse | Minimum 500 keer in- en uitsteek sonder duidelike afname in elektriese en meganiese prestasie |
| Kleur | Blou gerande koppelingmoer en kabelafsluiting; swart hoofkonnektorhuis en isolerende invoegstuk |
| Monteer Tipe | Veldmonteerbare kabel-einde manlike soldeer-draadstekker. Geen voorgevormde kabel vereis nie, gerieflik vir terplekke afsny- en verwerking van kabelbundels. |
| Passende teenstuk | Ooreenstemmende WM13-reeks 3-pyn vroulike ontvanger |
| Verpakking | Antistatiese sakkie of skinkbordverpakking vir groot bestellings. Antistatiese verpakking beskerm goudgeplate manlike pynne teen statiese skade en oppervlakbesoedeling tydens berging en vervoer. |
| Kwaliteitsstandaard | Vervaardig volgens internasionale nywerheidskonneksiestandarde. Rooimateriaal-nakoming beskikbaar. Fabriek se elektriese, meganiese en omgewings-toetssluite, materiaalkompliansie-sertifikate kan verskaf word op formele kliëntversoek. |
2. Produkkenmerke en kernvoordele
Hierdie SuntrioStyle 3-pyn manlike waterdigte sirkelvormige verbindingsstuk (Model WMM13 / WM13S0301, blou 3P manlike prop) is spesiaal ontwikkel vir Suntrio fotovoltaïese omsetters, energie-bergingkaste en verspreide sonkragstelsels. As 'n velddemonteringskabelkant-manlike prop, los dit tipiese nywerheidsprobleme op soos onstabiele kontakprestasie buite, ontoereikende kabelspanningontlasting, ingewikkelde kabelharnasverwerking, swak anti-verkeerde-bedieningvermoë en hoë algehele projekkoste vir son-OEM's en kabelharnasvervaardigers.
Eerstens, die draadverdraai-uitskakelstruktuur met IP67-graad-seël verseker 'n stabiele verbinding onder streng buitempse voorwaardes die WM13-reeks manlike prop gebruik ’n skroefdraad-draai-vasmaakontwerp. Operateurs kan die veilige koppeling eenvoudig voltooi deur die blou geribbelde koppelmoer te draai. Interne veelvlakkige silikoon-seëlringe is vooraf binne-in die behuising geïnstalleer. Sodra dit volledig vasgeskroef is met die ooreenstemmende vroulike ontvanger, bereik die koppelingsvlak IP67-stofbestand- en waterbestandprestasie. Die agterste blou geribbelde kabelklamp druk die seelkomponente stewig teen die buitejassie van die kabel saam om reënwater, stof en vogtige lug te keer om deur die kabeltoegangsgaping na die binnekant van die koppelaar te dring. In vergelyking met vinnige-duik-vasmaak-koppelaars bied die skroefdraad-draai-vasmaak ’n sterker anti-vibrasie- en anti-lusmakingprestasie, wat dit geskik maak vir langtermynventilatorvibrasie binne omkeerderkaste en buitelugwindskok.
Tweede, hibriede goud-tin-dubbelgeplateerde kontakte balanseer betroubare kontakprestasie en kabelharnasvervaardigbaarheid. Manlike penne gebruik ’n koperlegeringbasis met goudplatering op die aanpasoppervlak en tinplatering op die soldeerstert. Die goudgeplateerde aanpasoppervlak het ’n lae kontakweerstand, uitstekende weerstand teen oksidasie en soutmis, wat kontakverswakking wat deur vog en atmosferiese besoedeling in buitelug PV-plekke veroorsaak word, voorkom. Die tingeplateerde soldeerstert bied uitstekende soldeervervoegbaarheid, sodat kabelbundelvervaardigers stabiele soldeerverbindings met gewone soldeerstasies kan vorm, wat die foutkoers van virtuele en koue soldeerverbindings tydens massa-produksie verminder. Hierdie dubbelplateringsontwerp kombineer langtermyn buitelugbetroubaarheid en produksiekostedoeltreffendheid, wat ideaal is vir medium- tot groot-skaal fotovoltaïese en energieopslagprojekte.
Derde, die soldeerdraad-veldmonteerontwerp verbeter die buigsaamheid van kabelbundelvervaardiging en verminder die toestelbeleggingsdrempel hierdie WMM13-mannelike prop gebruik soldeerdrad-afsluiting in plaas van krimpterminalkontakte. Kabelbundel-werkswinkels hoef nie duur outomatiese krimptoerusting en spesiale krimpvorms te koop nie. R&D-prototipe-verifikasie, klein-batch-produsieproewe en grootvolume-vervaardiging kan almal met handmatige of halfoutomatiese soldeertoerusting voltooi word. Kliënte kan geknelde koperdrade binne die AWG20–14-waardebereik kies volgens die werklike stroomlas en beperkings van die interne bedradingruimte, sonder beperkings van vaste krimpterminal-spesifikasies. Die velddraadmonteer-funksie laat tegnici toe om die lengte van die kabelbundel op die projekwerf af te sny in plaas van voorgevormde vaslengte-kabellings te bestel, wat die nuweproduk-ontwikkelingsiklus verkort en die konstruksiebuigbaarheid vir verspreide fotovoltaïese projekte verbeter.
Vierde, 3-pen kompakte uitleg plus anti-verwaringspolarysasie verbeter veiligheid tydens werfkonstruksie . Kompakte 3-pen-uitvoering integreer krag- en seinborings binne ’n klein, sirkelvormige behuising om paneelruimte op kabinette vir omkeerders en energieopslagtoestelle te bespaar. ’n Ingeboude anti-verwisselingspolarysasiesleutel op die behuising bepaal net een korrekte inpasingshoek. Veldinstallateurs kan nie die stekker onder omgekeerde oriëntasie instal nie, wat effektief penverbuiging, kortsluiting en toestelbeskadiging as gevolg van menslike foutbeheer voorkom. ’n Hoëgraadse PA66-vlamvertragende behuising met ’n blou-swart kleurskema het uitstekende impakweerstand en UV-oueringsweerstand. Wanneer dit op buitelug-fotovoltaïese werfplaaslike gebruik word, weerstaan dit kraking, brosigheid en vervaging onder langtermynsonbestraling en wye temperatuurvariasies.
Vyfde, streng volledige-proses gehaltebeheer waarborg konsekwentheid tussen partye .Elke vervaardigingsparty ondergaan ’n veelnvlak-inspeksie voor versending: inkomende grondstofinspeksie, plateringsdikte-steekproeftoets, dimensionele verifikasie van seal-komponente, waterdigheidprestasietoets en ’n steekproeftoets van die elektriese prestasie van die voltooide produk. Antistatiese verpakking beskerm presisie-goudgeplate manlike penne teen statiese ontlaaiing en oppervlakbesoedeling tydens logistiek. Materiaalverklarings en toetsdokumente kan voorsien word vir projekaanbiedings en interne gehalteargiewe. Hierdie WM13S0301 manlike prop handhaaf verwisselbare pasmaatdimensies met Suntrio-kompatible WM13-reeks-konnektore op die mark, wat kliënte help om kosteoptimalisering te bereik sonder om verbindingsbetroubaarheid te kompromitteer.
3. Toepassingsgevalle
Baat voordeel uit ’n stroomkapasiteit van 15 A per pyn, ’n drie-pyn kragteken-samegestelde uitleg, IP67-seëling en veldmonteerbaarheid; hierdie WMM13 / WM13S0301 blou drie-pyn manlike soldeerdrad-konnektor word wyd gebruik vir kragteken-verbinding van fotovoltaïese omkeerders, energieopslagkaste en buitelugsonbeheertoestelle.
3.1 Suntrio Verspreide Fotovoltaïese Omkeerderstelsels Word gebruik as ’n kabelkant-manlike konnektor vir Suntrio-stringomkeerders, hibriede omkeerders en PV-begrotingstoeringskabels. Die drie-pynontwerp maak gemengde oordrag van voedingkrag en kommunikasiesignale moontlik. IP67-seëling pas aan by buiteluginstallasie-omgewings. ’n Agterkabelklamp verskaf betroubare spanningontlasting vir op die werf gelê fotovoltaïese kabels.
3.2 Huishoudelike en kommersiële energie-opslagkaste Geskik vir residensiële energiestoorstelsels, kommersiële energiestoor-kragkaste en hibriede energiestooromskakelaars. Maak eksterne verbinding van krag en moniteringssein-kabeltrekke moontlik. Veldmonteerbare soldeerdraadstruktuur ondersteun vrye kabel-lengtekonfigurasie op die projekwerf. IP67-beskerming is geskik vir half-buitenshuis kabinetinstallasie-omstandighede.
3.3 Fotovoltaïese Monitering & Kommunikasiekabeltrek Toegepas vir sonpaneel-moniteringseenhede, PV slim-kombinasiekaste en veltsydkommunikasiebedrading. 3-pen uitleg verskaf gelyktydige oordrag van krag en sensoreine. Veellagige versegeling voorkom vogtoegang na die verbindingskern onder reënerige en vogtige buitemuurse omstandighede.
3.4 Buitematige industriële sonkragtoebehoor Vir buite-sonnemonitorstasies, sonkragstraatligbeheerkasies en veldgeïnstalleerde outomatiseringsuitrusting. Werk onder groot dag-nagtemperatuurverskille en blootstelling aan reën en stof; 'n betroubare versegelstelsel beskerm die interne goudgeplateerde kontakte teen atmosferiese korrosie. Die veldmonteerfunksie vergemaklik terplasingonderhoud en kabelharnasvervanging.
3.5 Mobiele Sonnoodkragstasies Gebruik op draagbare sonkraggenerators en mobiele veldenergie-bergestelsels. Die verbindingsstuk kan gereelde hantering, vervoervibrasie en spatwateromstandighede weerstaan. 'n Kabelafsluiting met spanningontlasting voorkom dat solderverbindinge deur kabeltrekking tydens beweging en veldbedryf beskadig word.
3.6 Fotovoltaïese Uitrustingouering- en Toetsbankies Wêreldwyd gebruik vir omkeerder-ouerings-toetsrakke en sonenergie-toestelontluisingsmontasjes. Soldeerdraad-afsluiting vergemaklik vinnige prototipe-wysiging en die vervaardiging van aangepaste toetsspanne. Stabiele elektriese prestasie verseker herhaalbare toetsdata tydens langdurige oueringsbedryf.
4. FAQ
V1: Watter IP-beskermingsgradering kan hierdie WM13S0301 (WMM13) 3-pin manlike verbindstuk bereik? A: Dit bereik die IP67-gradering onder korrekte monteringsvereistes: ingeboude sealingskomponente moet behoorlik geplaas wees, die ooreenstemmende WM13-reeks vroulike ontvanger moet volledig skroefvasgemaak word, en die kabel se buitediameter moet binne die klemskakel se reeks val. IP67 verskaf stofdigte prestasie en beskerming teen kortstondige wateronderdompeling. Hierdie produk is NIE bedoel vir permanente onderwateronderdompeling nie. Indien ‘n IP68-diepwatertoepassing benodig word, kontak asseblief ons tegniese span vir ‘n aangepaste oplossing.
V2: Is sealingsbykomponente vooraf binne-in hierdie manlike prop geïnstalleer? A: Ja, die hoofseëlringte is vooraf in die verbindingshuis ingebou. Geen ekstra afsonderlike koop van groot seëlgdele is nodig vir standaard velddraadmontasie nie. Hou asseblief die oorspronklike seëlkomponente onbeskadig tydens kabelboomverwerking. Beskadigde seëldele moet vervang word om waterdigtheid te waarborg.
V3: Is dit 'n soldeerdrad-tipe of 'n krimpkontak-tipe? Kan krimpterminals gemonteer word? A: Dit is 'n soldeerdrad-afsluiting manlike prop. Die speldsterte is ontwerp vir draadsoldeer. Die standaardweergawe ondersteun nie krimpeindpunte nie. Gebruikers moet gevlegte koperdrade op die speldsterte met 'n soldeerbout soldeer. Indien 'n krimpkontak-weergawe benodig word vir grootskaalse outomatiese kabelboomproduksie, raadpleeg asseblief ons verkoopspan vir 'n alternatiewe model.
V4: Watter draaddikte en kabel buitediameter word aanbeveel? Wat is die per-speld nominaalstroom? A: Aanbevole geslagte koperdraadgrootte: AWG 2014. Toepaslike buitediameter van die kabel: 5,0–11,0 mm. Deurlopende nominaalstroom vir elke enkele manlike pen is 15 A. Moet nie die nominaalstroom in praktyk oorskry nie om abnormale verhitting en stroombaanrisiko te voorkom nie.
V5: Watter risiko’s tree op as die koppelingmoer nie volledig vasgedraai word nie of as die kabelafsluiting los vasgemaak is nie? A: Onvoldoende vasdraai van die koppelingmoer sal lei tot onvolledige samevoeging, verlies van die IP67 waterdigte prestasie en onstabiele kontakweerstand. ’n Los kabelafsluiting sal die kabeltoegang-seël- en spanningontlastingfunksie verloor. Vlugtigheid en stof sal die binnekant van die koppelstuk binnedring, en die trekspanning op die kabel kan soldeerbindings breek. Vir buiteluggebruik moet beide die koppelingmoer en agterste kabelafsluiting volledig vasgedraai word.
V6: Bevat hierdie produk die bypassende WM13-reeks 3-pin vroulike ontvanger? A: Hierdie produk verskaf slegs die WMM13 / WM13S0301 blou 3-pen manlike prop. Die ooreenstemmende vroulike ontvanger word afsonderlik verkoop. Laat asseblief ons verkoopdepartement weet indien u volledige man-vrou passtelle benodig.
V7: Kan u aanpassingsdiens verskaf? A: Aanpassing is beskikbaar vir grootvolume-bestellings. Ondersteunde aangepaste items sluit in plateringsdikte-aanpassing, spesiale behuisingkleur en klein strukturele aanpassings aan die behuising. Aangepaste projekte het MOQ-vereistes. Stuur asseblief u noukeurige tegniese vereistes na ons besigheidseposadres vir evaluering en kwotasie.
V8: Kan ek ingenieursmonster ontvang vir voorproduksieprestasieverifikasie? A: Ja, toetsmonster is beskikbaar vir kliëntprestasie- en koppelingvalidering. Die monsterkoste en vervoerkoste moet deur die kliënt gedra word. Die lewertermyn vir monster hang af van voorraadbeskikbaarheid.
V9: Wat is die bedryfstemperatuurreeks en meganiese koppelingsikluslewe? Standaard bedryfstemperatuur: 40℃ ~ +85℃ . Minimum meganiese koppelingsiklusse: 500 keer. Vir toepassings met baie gereelde aan- en afskakelbewerkings, kontak ons asseblief vir 'n verbeterde kontakoplossing.
V10: Is sertifikate vir grondstowwe en prestasietoetsverslae beskikbaar? A: Ons kan steekproef-elektriese prestasietoetsverslae en grondstof-nalewingsverklarings vir projeklêings verskaf. Stuur asseblief u dokumentversoek deur ons amptelike kontakkanaal.
