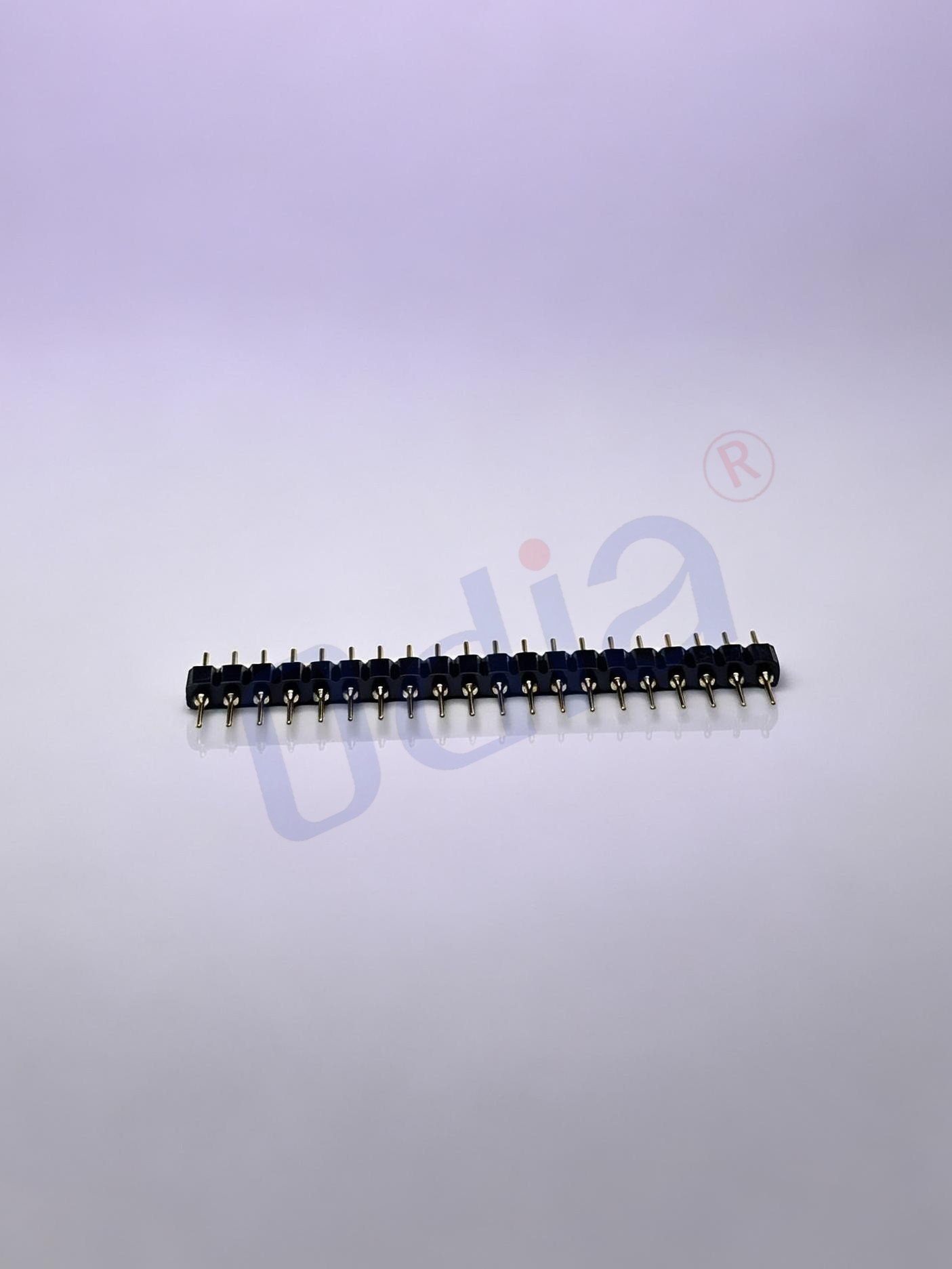

Enkelry Dubbelkantige Deurgangsgat-soldeerpenkop | Produkintroduksie

Hierdie enkelry dubbelgeëindigde penkop het 'n gestandaardiseerde industriële ontwerp met eenvormige afmetingsstandaarde, stabiele elektriese prestasie en streng gehandhaafde gehaltebeheer, en voldoen volkome aan internasionale elektroniese industrienorme sowel as RoHS-milieubeskermingsvereistes. Die besonderhede van die tegniese spesifikasies word hieronder vir ingenieurskeuse en produkontwerpnawysing aangegee.

Spesifikasies:

Isolator: Swart glasgevulde poliester PPS-GF30-FR UL94V-0

Meganiese leeftyd: minstens 500 siklusse

Gegradeerde stroom: 3 A

Kontakweerstand: maksimum 10 mΩ

Dielektriese sterkte: minstens 1000 V RMS

Materiaal- en omgewingsparameters: Die geleidende pynne is vervaardig uit hoë gehalte-fosforbrons met 'n tin-geplateerde oppervlakbehandeling, wat goeie elektriese geleiding, weerstand teen oksidasie en vervormbaarheid bied. Die isolerende basis maak gebruik van hittebestendige PPS-plastiek, wat 'n voortdurende hoë temperatuur van 250℃ kan weerstaan, wat dit geskik maak vir golf- en refluk-soldeeromgewings sonder dat dit smelt of vervorm. Die bedryfstemperatuurreeks is -40℃ tot +85℃, wat aan die bedryfsvereistes van ekstreme lae- en hoëtemperatuur-industriële omgewings voldoen. Alle materiale voldoen aan die RoHS-omgewingsbeskermingsriglyne, is nie-toxisch, vry van besoedeling en geskik vir wêreldwye markverkoop sowel as sertifiseringsvereistes. Die produk het uitstekende vibrasie- en impakweerstand, met 'n lewensduur van meer as 1000 keer in- en uitskakel, wat langtermyn-stabiele bedryf van toerusting verseker.

Installasieparameters: Standaard deurgat-soldeermonteringsmetode, toepaslik op alle PCB-borwe met gepasde deurgatgroottes. Dit ondersteun dubbele installasieprosesse van outomatiese golfsoldeer en handmatige presisiesoldeer, met lae monteringsmoeilikheid en 'n hoë opbrengskoers. Die vertikale installasiemetode bespaar horisontale PCB-ruimte en bewerkstellig 'n gestandaardiseerde en modulêre stroombaanverbindingsuitleg.

In vergelyking met SMT-oppervlakgemonteerde penkoppe en algemene eenpunt-penkoppe, het ons enkelry-pen-koppe met dubbele punte vir deurgat-soldeer uitstaande omvattende voordele in strukturele stabiliteit, monteringsaanpasbaarheid, diensbetroubaarheid en kosteprestasie, wat baie probleempunte in elektroniese montering en stroombaanverbindings oplos.

Uitstekende meganiese stabiliteit en anti-vibrasieprestasie: In teenstelling met oppervlakgeïnstalleerde konnektore wat slegs op oppervlak-soldeerpasta-verbinding staatmaak, laat die deurgaan-solderstruktuur toe dat pynne die PCB-bord volkome deurboor en aan die agterkant van die bord volkome deur soldeer omhul en vasgemaak word. Hierdie vormmetode verbeter die trekweerstand, draaiweerstand en anti-vibrasievermoë van die konnektor beduidend. Dit kan effektief teen losverbindings en pynafval as gevolg van toestelvibrasie, meganiese impak en gereelde kabeltrekking beskerm, wat veral geskik is vir toestelle wat in vibrerende industriële omgewings werk. Die dubbelkantige pinstruktuur verbeter verder die algehele strukturele balans, voorkom eenkantige spanningvervorming en verbeter die algehele monteringsvasheid.

Sterk proses-aanpasbaarheid en lae monteringsdrempel: Die produk is toepaslik vir outomatiese industriële massaproduksie sowel as klein-batch handmontering. Dit kan perfek aangepas word vir golf-soldeer monteerlyne om doeltreffende grootpartyprosessering te bewerkstellig, wat die produsie-effektiwiteit aansienlik verbeter en arbeidskoste verminder. Vir klein-batch aangepaste produkte en prototipe-ontfouting kan handelektriese yster-soldeer ook presiese installasie met 'n lae foutkoers en eenvoudige bedryf voltooi. Die deurgaan-installasie het 'n sterk verdraagsaamheid vir PCB-gatposisie-afwyking en penposisie-foute, met 'n hoë monteringsfoutverdraagsaamheidskoers en lae defektewissingskoers, wat produksie- en naverkoopkoste doeltreffend verminder.

Duurzaam en hittebestand met lang lewensduur: Die hoë-kwaliteit fosfor-bronspennetjies met tin-geplateerde oppervlak het uitstekende weerstand teen oksidasie en korrosie, wat pinoksidasie en swak kontak as gevolg van langtermynblootstelling aan lug kan voorkom. Die PA66-hittebestande basis kan die hoë-temperatuurimpak tydens soldering en langtermynhoë-temperatuurbedryf van toerusting weerstaan, sonder dat dit verouer, vervorm of kraak. Die produk handhaaf stabiele elektriese en meganiese prestasie in langtermynwerking, met 'n lae foutkoers en lang dienslewe, wat die frekwensie van toerustingonderhoud en onderdeelvervanging verminder.

Stabiele Elektriese Oordrag & Hoë Veiligheid: Ultra-laag kontakweerstand verseker verlieslose oordrag van dryfsignale en hoëfrekwensiesignale, wat signaalvervorming, vertraging en dryfverlies vermy. Uitstekende isolasieprestasie isoleer stroom volkome tussen penne en voorkom effektief kortsluiting, lekking en ander elektriese foute. Die gestandaardiseerde strukturele ontwerp verseker konsekwente elektriese prestasie van elke produk en bied 'n betroubare waarborg vir die stabiele bedryf van elektroniese sisteme.

Hoë koste-doeltreffendheid en wye versoenbaarheid: Met gestandaardiseerde industriële produksie het die produk stabiele gehalte en 'n gematigde prys, wat hoë koste-doeltreffendheid in massa-toepassings bewerkstellig. Dit is versoenbaar met verskeie gewilde PCB-bordontwerpe, isolerende materiale en monteringsprosesse, en kan met verskeie eindtoestelle en kabelharnas-toebehore gepaard gaan. Die modulêre ontwerp ondersteun aangepaste pengetalle en penlengtes om aan die gepersonaliseerde verbindingsbehoeftes van verskillende produkte te voldoen.

Dank sy hoë stabiliteit, sterk aanpasbaarheid en hoë betroubaarheid, word hierdie enkelry twee-entige deurgaan-gat solderingspenkop wyd in burgerlike verbruikers-elektronika, industriële beheertoestelle, slim Internet van Dinge-toestelle, elektroniese instrumentering en ander velde gebruik, wat die meeste konvensionele stroombaanverbindingsituasies dek.

Industriële beheer- en outomatiseringsuitrusting: Dit word gebruik vir PLC-beheerborde, industriële sensormodule, servo-aandrywingsuitrusting en industriële kommunikasieterminale. In komplekse industriële omgewings met gereelde vibrasie en temperatuurveranderings kan sy anti-vibrasie- en hoë- sowel as lae-temperatuurweerstand langtermyn-stabiele stroombaanverbindings verseker en toestelafskakeling en mislukking wat deur los verbindings veroorsaak word, voorkom.

Sluipuis- en verbruikers-elektronika: Geskik vir slim beheerpanele, intelligente verligtingsmodule, huishoudelike toestelbeheerborde en draagbare elektroniese toestelle. Dit bewerkstellig stabiele interne stroombaanverbindings vir huishoudelike elektroniese toestelle, met veilige en betroubare prestasie wat aan die vereistes vir langtermyn-standby en gereelde gebruik van huishoudelike toestelle voldoen.

Elektroniese instrumente en toetsapparatuur: Gebruik in presisietoetsinstrumente, eksperimentele elektroniese modules en mediese ondersteunende elektroniese toerusting. Sy lae seinverlies en hoë verbindingsstabiliteit verseker die akkuraatheid van toerusting se data-insameling en seinoordrag, wat voldoen aan die hoë-presisie werkvereistes van toetsinstrumente.

IoT-intelligente toestelle en kommunikasiemodule: Toegepas op draadlose kommunikasiemodule, sensornetwerktoerusting en intelligente moniteringsterminale. Dit verskaf stabiele sein- en kragondersteuning vir IoT-toestelle, wat egtydse en akkurate dataoordrag van intelligente terminale toerusting verseker.

Nuwe Energie- en Motorbandelektroniese Toerusting: Geskik vir nuwe energiebeheermodules, klein motorbandelektroniese beheereenhede en kragbestuurborde. Met hoë spanningweerstand en hoë stabiliteit pas dit aan by die ingewikkelde kragvoorsieningsomgewing van nuwe energie- en motorbandelektronika, wat veilige en stabiele werking van toerusting verseker.

V1: Wat is die monteermetode van hierdie penkop? Is dit versoenbaar met outomatiese produksie?

A1: Hierdie produk maak gebruik van die standaard deurgat-soldeermonteringsmetode. Die pene gaan vertikaal deur die PCB se gate en word aan die agterkant van die bord vasgesoldeer. Dit is volledig versoenbaar met industriële outomatiese golfsoldeerproduksielyn en ondersteun ook handmatige soldeerinstallasie, wat dit geskik maak vir massa-produksie sowel as klein-batch prototipe-foutopsporing.

V2: Wat is die voordele van deurgat-soldeer in vergelyking met SMT-plekkiesoort penkoppe?

A2: De deurgang-soldeerstruktuur het ’n hoër meganiese sterkte en weerstand teen vibrasie, en val nie maklik af of los nie. Dit het ’n hoër foutverdraagsaamheid tydens installasie, eenvoudiger onderhoud en herwerk, sowel as beter hitteverspreiding, wat dit meer geskik maak vir hoë-stroom- en vibrerende werkomgewings. Die SMT-plekkie-tipe is slegs geskik vir statiese en lae-stroom ligte toestelle, met swak skokweerstand.

V3: Ondersteun die produk aanpassing?

A3: Ja. Ons ondersteun aangepaste penlengte, pennommer, spasie en oppervlakbehandeling volgens die kliënt se produkontwerpvereistes, om aan die gepersonaliseerde verbindingsbehoeftes van verskillende toestelle en stroomborwe te voldoen.

V4: Wat is die werktemperatuurreeks van die produk?

A4: Die produk kan stabiel werk binne ’n temperatuurreeks van -40°C tot +85°C, en kan die oombliklike hoë temperatuur van 250°C tydens soldeer verduur, wat dit aanpas vir verskeie binne-, buite- en industriële ekstreme temperatuuromgewings.

V5: Is die produk omgewingsvriendelik en voldoen dit aan internasionale sertifikasie-standaarde?

A5: Alle grondstowwe van die produk voldoen aan die RoHS-omgewingsbeskermingsriglyne, sonder skadelike stowwe. Dit voldoen aan die basiese sertifikasie-standaarde van die Europese en Amerikaanse markte, en kan wêreldwyd verkoop en gebruik word.

V6: Wat moet tydens installasie en soldeerwerk in ag geneem word?

A6: Dit is noodsaaklik om te verseker dat die pynne volledig in die PCB-deurgange ingedruk word sonder afwyking of openinge. Die soldeertemperatuur en -tyd moet beheer word om oormatige hoë temperatuur wat die isolerende basis kan beskadig, te voorkom. Na soldeerwerk moet vir virtuele soldeer, ontbrekende soldeer en tinbrûe geïnspekteer word om 'n stabiele verbinding te verseker.
