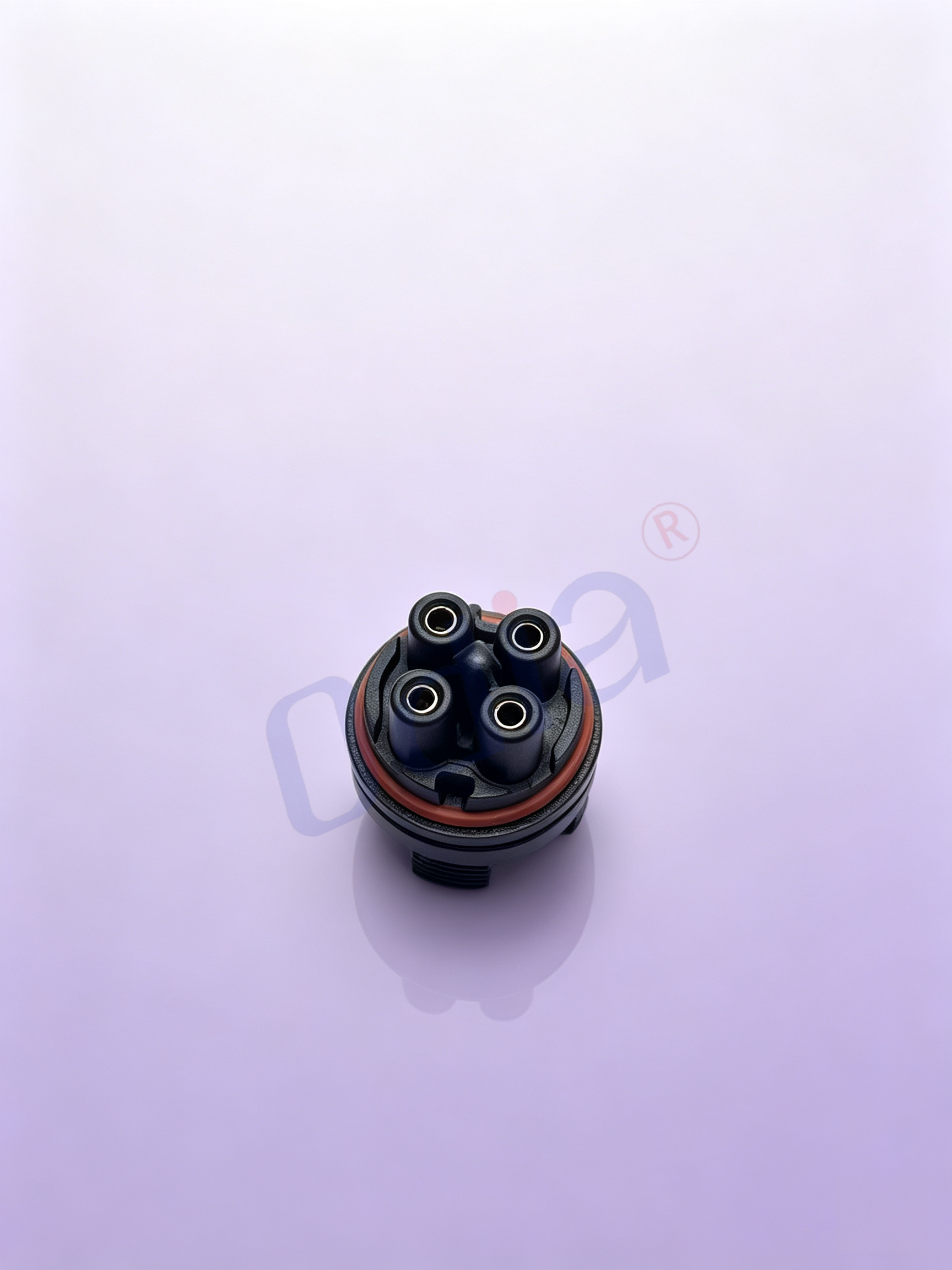

Kstar-styl Pruimblom 4-Pin Vroulike Soldeer-Draadkonnektor, Tin-geplateer met M22×1.0 Vergrendelmoer en Seël-O-Ring

Hierdie Kstar-styl pruimblom-4-pen vroulike soldeerdraad waterdigte verbindingsstuk is ontwikkel vir energie-opslagomskakelaars, UPS-kragvoorsienings, fotovoltaïese aanvullende kasies en industriële krag-sein gemengde interkonneksiesituasies. Dit is toegerus met 'n M22×1.0-gewinde-slotmoer en 'n silikoon-seël-O-ring as standaardonderdele, en tree op as die vroulike paarontvanger vir die ooreenstemmende pruimblom-manlike prop. Dit los algemene nywerheidspynpunte soos onbetroubare paneelvasmaak, ontoereikende sealingprestasie, swak soldeerbaarheid en hoë kabelharnas-verwerkingskoste vir kragvoorsieningsfabrikante en kabelharnasfabrieke op.

Eerstens verskaf die M22×1,0-skroefsluitstruktuur ‘n stabiele paneelmonteer-vasmaak saam met ‘n IP67-seël aan die paneelkant. Baie mededinger se sirkelvormige konnektore vereis dat kliënte sluitmoere en pakringe afsonderlik moet koop, wat die risiko van draadmisverhouding, pakringmislyning en verminderde waterdigtheid inhou. Hierdie Kstar-styl vroulike koppelaar word volledig versend met die oorspronklike-fabriek M22×1,0-sluitmoer en ‘n silikoon-O-ring. Tydens installasie op toestelkaspaneel, laat gebruikers die koppelaarliggaam deur die M22-monteeropening gaan, plaas die silikoon-O-ring tussen die behuising se skouer en die paneeloppervlak, en draai dan die M22×1,0-sluitmoer vas vanaf die binnekant van die kas. Die saamgedrukte O-ring vul die paneelopening heeltemal, wat stof, reënwater en vogtige lug daarvan weerhou om deur die paneelmonteeropening na die binnekant van die kas te dring. Die draaddraaisluiting lewer ‘n baie sterker anti-uittrekprestasie as eenvoudige kliksluitstrukture. Selfs onder voortdurende meganiese vibrasie wat deur omkeerders en UPS-toestelle gegenereer word, sal die koppelaar nie roteer, losraak of van die kaspaneel afval nie. Die M22×1,0-draadafmeting volg die algemene nywerheidsstandaard vir energie-ophoudtoestelle, wat verwisselbaarheid met kompatible markverwante produkte verseker.

Tweede, tin-geplate vroulike kontakte verseker uitstekende soldeervermoë en hoë koste-doeltreffendheid. Vroulike kontaksockets maak gebruik van ’n koperlegering-substraat met ’n eenvormige tin-geplate oppervlak. Tin-beslag lewer buitengewone natmaakprestasie tydens solderwerk. Kabelbundel-werkswinkels kan stabiele soldeerbindings verkry met gewone soldeerstasies, wat die risiko van virtuele- en koue-soldeerings tydens massa-kabelbundelproduksie aansienlik verminder. In konvensionele binne- en half-buite-industriële omgewings handhaaf tin-geplate kontakte lae-weerstand stroombaan-geleiding en voldoen volkome aan die gemengde krag- en sein-oordragvereistes van energie-opslag- en UPS-stelsels. In vergelyking met goud-geplate alternatiewe verlaag hierdie tin-geplate weergawe effektief die komponent-aankoopkoste terwyl dit die meeste projekspesifikasies bevredig, wat dit ’n ekonomiese keuse vir grootvolume-kragtoestelprojekte maak.

Derde, solderdraad-afsluiting bied hoë buigsaamheid vir kabelharnas-bou. Hierdie vroulike ontvanger gebruik ’n solderdraad-stertontwerp in plaas van krimpstyle-kontakte. Toestelontwikkelaars en kabelharnasvervaardigers hoef nie in duur outomatiese krimpmasjiene of spesiale krimp-doppe te belê nie. R&D-prototipe-verifikasie, klein-batch-proefproduksie en groot-skaalproduksie kan almal met hand- of halfoutomatiese soldering voltooi word. Volgens die werklike stroomlas en bedradingruimtebeperking kan kliënte gestrande koperdrade binne die AWG20–14-waaier kies. Dit verwyder beperkings van vasgestelde krimpterminalspesifikasies, verkort die nuwe-produk-ontwikkelingsiklus en verlaag die beleggingsdrempel vir produksiegereedskap.

Vierdens, die vierkantige pluimblom-pinopstelling saam met anti-verkeerde-koppeling polarisasie verbeter veiligheid tydens veldinstallasie. Die unieke pluimblom-4-pin sirkelvormige opstelling optimaliseer ruimtebenutting vir sirkelvormige paneeluitsnydings. Ingeboude polarisasiesleutel op die behuising definieer slegs een korrekte koppelingsoriëntasie. Veldinstallateurs kan nie die manlike stekker verkeerd of onder ‘n verkeerde hoek inskakel nie, wat effektief pinbuiging, kortsluiting en toestelbeskadiging as gevolg van menslike fout voorkom. ‘n Hoëgraadse PA66 brandvertragende behuising beskik oor uitstekende impakweerstand en UV-oueringsweerstand. Wanneer dit op buitelugkragkaste gebruik word, keer die behuising krake, brosigheid en vervaging onder langdurige sonligblootstelling en wye temperatuurswisselings teë. Die interne inset hou stewig vier vroulike kontakpunte vas en voorkom kontakverskuiwing of losmaking onder meganiese skok. Die kompakte buitedimensie bespaar waardevolle paneelruimte op energie-opslag- en UPS-kaste.

Vyfde, streng volle-reeks vervaardigingskwaliteitsbeheer verseker partyskonsekwentheid. Elke vervaardigingsparty gaan deur ’n veeltal stap-inspeksies: inkomende kontrole van grondstowwe, steekproef-toetsing van die kontakplateringsdikte, draadafmetingsverifikasie, O-ring kompressieverdigings-toets en ’n plektoets van die elektriese prestasie van die klaarproduk voor versending. Antistatiese verpakking beskerm presisie tin-geplate vroulike kontakte teen statiese ontlaaiing en oppervlakbesoedeling tydens logistiek. Materiaalverklarings en toetsdokumentasie kan voorsien word vir projekaanbiedings en interne kwaliteitsargiewe. Hierdie Kstar-styl-konnektor behou verwisselbare pasmaatdimensies wat ooreenstem met gewilde energie-opslagkragkonnektors op die mark, wat kliënte help om koste te verminder sonder om betroubaarheid van verbinding te laat vaar.

Deur die pruimblom-4-pen-skikking, 10 A per pen-stroomvermoë, M22-paneelmonteerbaarheid en IP67-omgewingsprestasie te benut, word hierdie Kstar-styl vroulike soldeerdraad-konnektor wyd gebruik vir gemengde krag-en-sein-verbindings binne nuwe-energie-kragtoerusting, industriële kragvoorsienings en buitebeheiskoepels.

3.1 Energie-berging- en UPS-kragstelsels Dit dien as ’n paneelvroulike ontvanger vir energie-bergingomskakelaars, huishoudelike energie-bergingbatterykoepels, aan-net/af-net UPS-kragvoorsienings en rugsteun-kragmodules. Die vierpen-konfigurasie ondersteun gelyktydige oordrag van lae-spanningskraglyne en BMS-bewakingsseine. M22-gewindepaneelmontering saam met ’n silikoon-O-ring verseker versegeling van die koepelmuur om reën en stof buite te hou. Anti-vibrasie skroefvasmaak pas aan by die voortdurende vibrasie wat deur die omsetters se bedryf veroorsaak word.

3.2 Fotovoltaïese Hulpkragkaste Gebruik vir verspreide PV-kombinasiekaste, fotovoltaïese omsetters se buitenshuise beheerkaste en buitenshuise kragverspreidingsenheid. Installeer op die buitepaneel van die kas om interne beheersirkuite met ’n buitenshuise kabelbond te verbind. IP67-seëling beskerm interne elektroniese komponente teen buitenshuise weerstoestande. ’n Standaard M22-monteerdrad vereenvoudig die meganiese ontwerp van kaste vir PV-toerusting OEM’s.

3.3 Industriële Kragvoorsiening- en Beheerkaste Geskik vir industriële skakelkragvoorsienings, outomatiseringsbeheerkaste en velddistribusiekragkaste. Dit stel ’n buitenshuise krag- en sein-kabelbond-onderskrywing vir kastoerusting bekend. ’n Skroefvas M22-sluitmoer verseker stabiele meganiese vasstelling selfs in vibrasie-gevoelige fabriekswerkswinkels. Soldeerdraad-aansluiting ondersteun pasgemaakte kabelbond-ontwikkeling vir verskillende kasteproejekte.

3.4 Buitemse Kommunikasie- en Monitoringskragtoerusting Gebruik vir buitemse kommunikasieskrageenhede, omgewingsmonitoringskragkasies en kantelnerf-intelligente toerusting se kragkoppelinge. Werk onder groot dag-nag temperatuurswaaie en blootstelling aan reën en stof, terwyl die volledige versegelde stelsel voorkom dat vog binnekom. Die ‘plum-blossom’ 4-penontwerp balanseer kragdra-vermoë en kompakte paneelbesetting.

3.5 Spesiale Doeleinde Mobiele Skragtoerusting Toegepas vir draagbare noodgevalskragstasies, mobiele energie-opslagtoestelle en velddryfkragseenhede. Die koppelaar weerstaan gereelde hantering, vibrasie en spatwater-omstandighede. Betroubare skroefverbindings voorkom onbedoelde ontkoppeling tydens vervoer en velddryf.

3.6 Toets- en ouderdomstoetsbank vir Nuwe-Energie-toerusting. Wye aanvaarding op ouderdomstoetsbanke vir energie-ophoudprodukte en instellingsfikture vir kragtoerusting. Soldeerdraadkonstruksie vergemaklik vinnige prototipe-wysiging en die vervaardiging van toetsspanne. Stabiele elektriese prestasie verseker herhaalbare toetsdata tydens langdurige ouderdomstoetse.

V1: Watter IP-beskermingsvlak kan hierdie Kstar-styl pluimblom 4-pen vroulike verbindingsstuk bereik?
A: Dit bereik die IP67-gradering wanneer drie voorwaardes bevredig word: die verbindingsstuk is vasgeheg aan die paneel met ’n M22×1.0 sluitmoer, die silikoon-O-ring is korrek teen die paneeloppervlak geplaas, en dit is volledig ingepas met die ooreenstemmende manlike prop. IP67 bied stofdigte beskerming en weerstand teen laedruk-waterbespatsing vanuit verskeie rigtings. Hierdie produk is NIE ontwerp vir voortdurende onderwateronderdompeling nie. Vir IP68-diepwatervereistes, kontak asseblief ons tegniese span vir ’n aangepaste oplossing.

V2: Is die M22×1.0 sluitmoer en die silikoon waterdigte O-ring in die standaardversorging ingesluit?
A: Ja. Beide die M22×1.0-gewende sluitmoer en die silikoon-seël-O-ring word standaard saam met die vroulike verbindingshuis en kontakinskrywing verskaf. Geen afsonderlike pakking of moer hoef vir standaard paneelmonteer-oppstelling gekoop te word nie.

V3: Is dit 'n soldeerdraad-tipe of 'n krimpkontak-tipe? Kan krimpterminals gemonteer word?
A: Dit is ’n vroulike ontvanger met soldeer-draad-afsluiting. Die kontaksterte is ontwerp vir draadsoldeer. Die standaardweergawe ondersteun nie krimp-terminals nie. Jy moet gevlegte koperdrade aan die kontaksterte soldeer met ’n soldeerbout. Indien jy ’n krimp-kontak-weergawe vir groot-skaal outomatiese kabelbundelproduksie benodig, vra asseblief ons verkoopafdeling vir ’n alternatiewe model.

V4: Watter draaddikte word aanbeveel vir soldeer? Wat is die stroomwaarde per pen?
A: Aanbeveelde gevlegte koperdraadreeks: AWG 20–14. Die deurlopende nominaal-stroom vir elke enkele vroulike pen is 10 A. Moet hierdie nominaal-stroom in praktyk nie oorskry nie om abnormale verhitting en stroombaanfailing te voorkom nie.

V5: Kan ek die silikoon O-ring weglaat of die M22-veermoer nie vasdraai nie tydens paneelinstallasie nie?
A: Dit is nie toegelaat nie. As jy die O-ring weglaat, sal die waterdigte en stofdigte versegeling aan die paneelkant heeltemal verlore gaan. Onvoldoende vasdraai van die M22×1,0 veermoer sal veroorsaak dat die koppelaar onder vibrasie draai en los raak, wat tot verseglingsmislukking en swak kontak lei. Vir buitelug- en stofagtige nywerheidstoepassings moet die O-ring korrek geplaas word en moet die veermoer volledig vasgedraai word.

V6: Sluit hierdie produk die ooreenstemmende pruimbloesem-manlike prop in?
A: Hierdie lys verskaf slegs die Kstar-styl pruimbloesem 4-pen vroulike soldeer-draadkoppelaar, M22×1,0 veermoer en silikoon O-ring. Die ooreenstemmende manlike prop word afsonderlik verkoop. Laat asseblief ons verkoopsdepartement weet indien u volledige manlik-vroulike paarstelle benodig.

V7: Kan u aanpassingsdiens verskaf?
A: Aanpassing is beskikbaar vir bestellings van groot volumes. Ondersteunde aangepaste items sluit in aangepaste kontakplateringsdikte, spesiale behuisingkleur en klein veranderinge aan die behuisingstruktuur. Minimum-bestelhoeveelheid-voorwaardes geld vir aangepaste projekte. Stuur asseblief u besonderhede tegniese vereistes na ons besigheidseposadres vir evaluering en kwotasie.

V8: Kan ek ingenieursmonsterstukke vir voorproduksietoetsing kry?
A: Ja, toetsmonsterstukke is beskikbaar vir klantprestasie- en koppelingverifikasie. Die monsterstukkostes en vervoerkostes word deur die kliënt gedra. Die lewertermyn vir monsterstukke hang af van voorraadbeskikbaarheid.

V9: Wat is die bedryfstemperatuurreeks en die koppelingssiklusleeftyd?
A: Standaard bedryfstemperatuur: -40℃ tot +85℃. Minimum meganiese koppelingssiklusse: 500 keer. Vir situasies met baie gereelde aan- en afskakelaksies, neem asseblief kontak met ons op vir 'n verbeterde kontakoplossing.

V10: Is grondstofsertifikate en prestasietoetsverslae beskikbaar?
A: Ons kan monsters van elektriese prestasietoetse en grondstof-nalewingsverklarings vir projeklêery verskaf. Stuur asseblief u dokumentvereistes deur ons amptelike kontak-kanaal.
