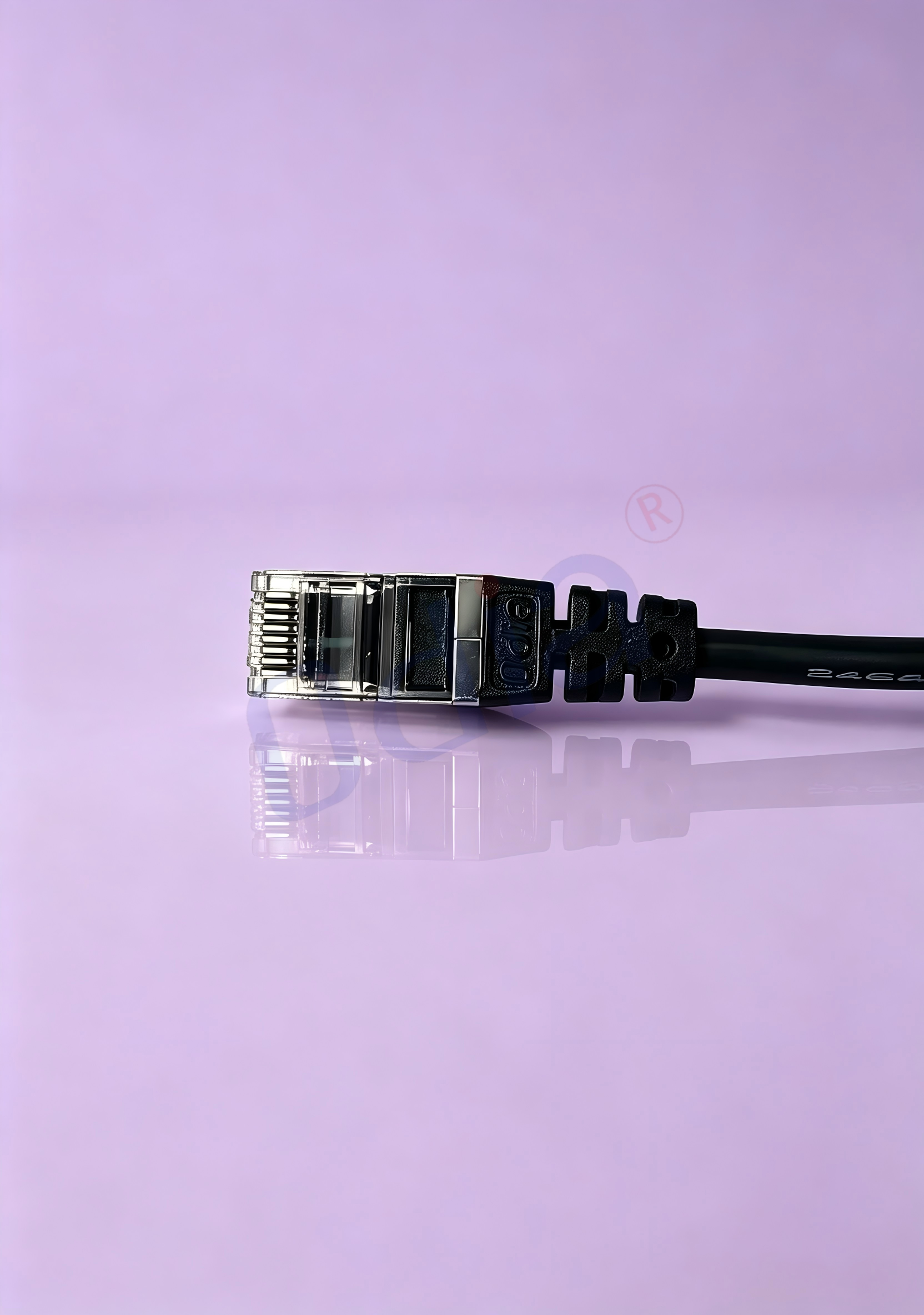

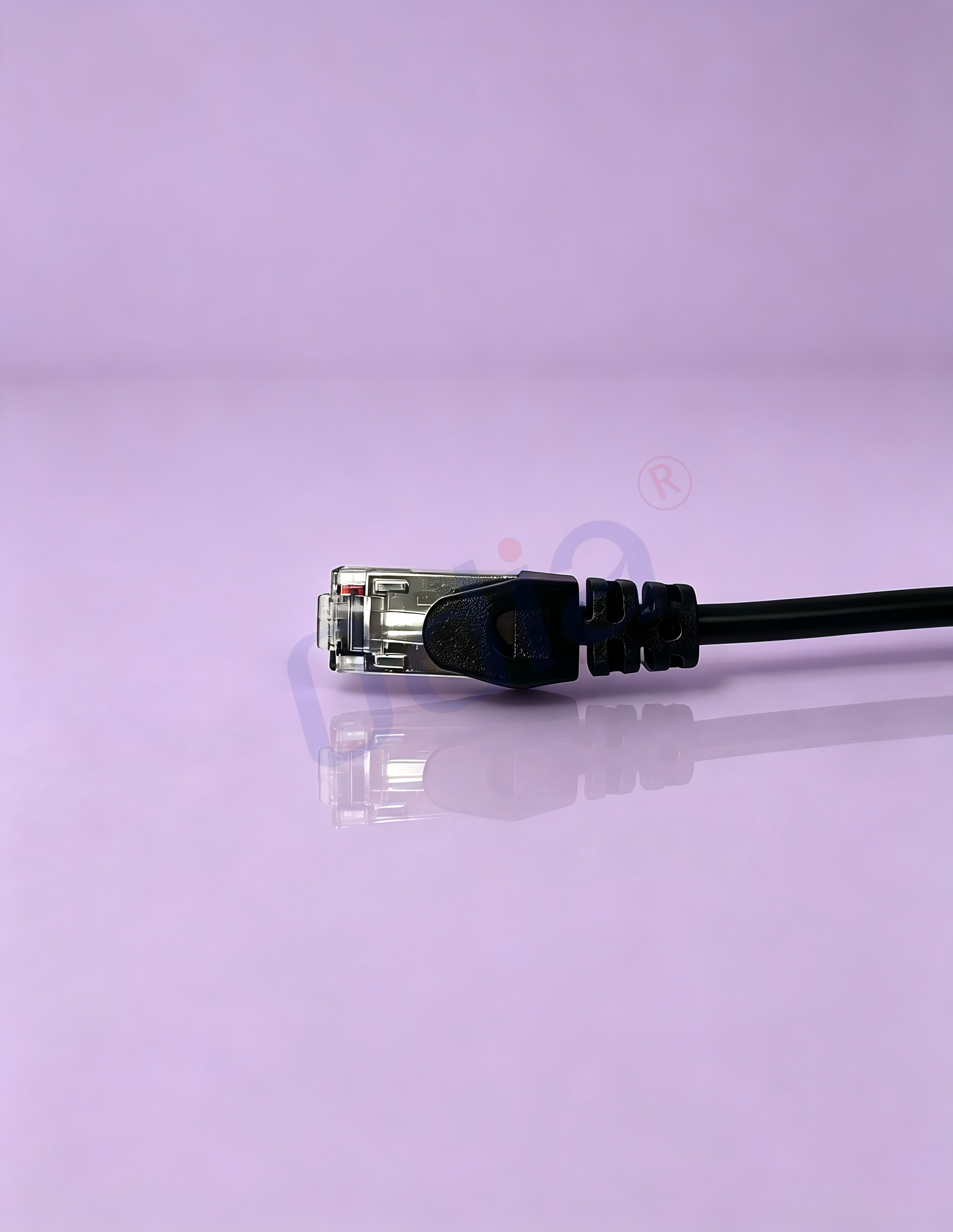

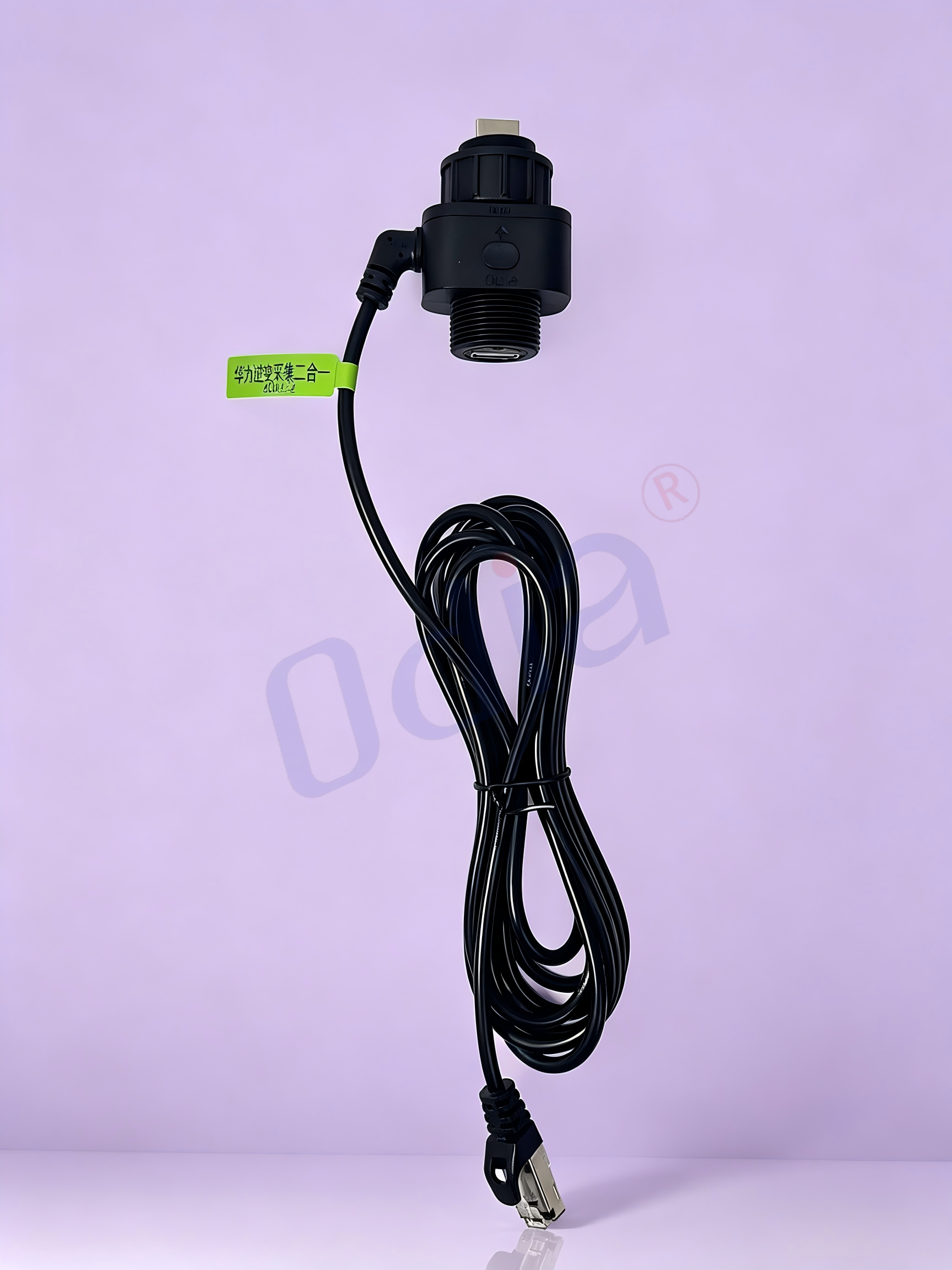

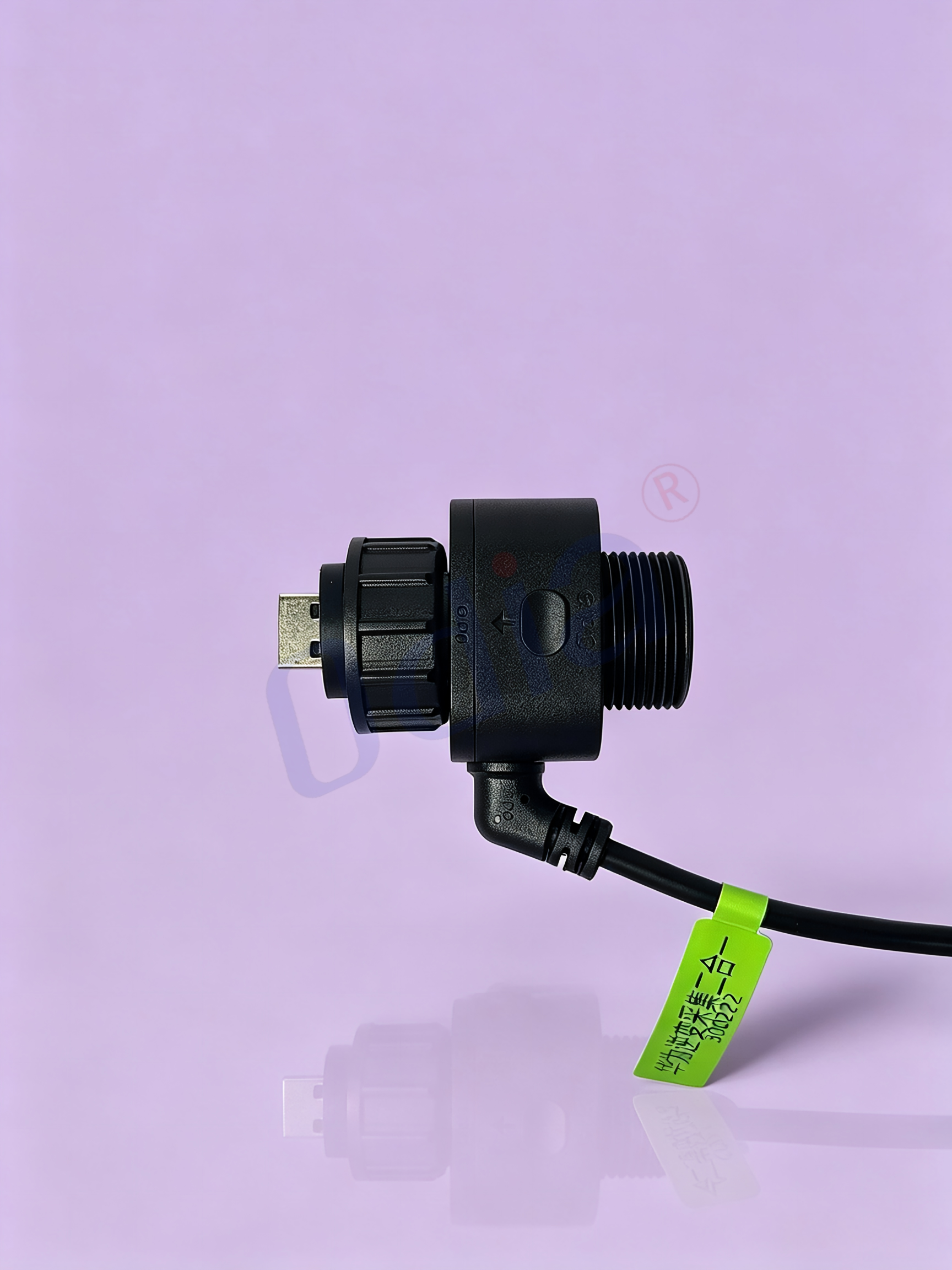

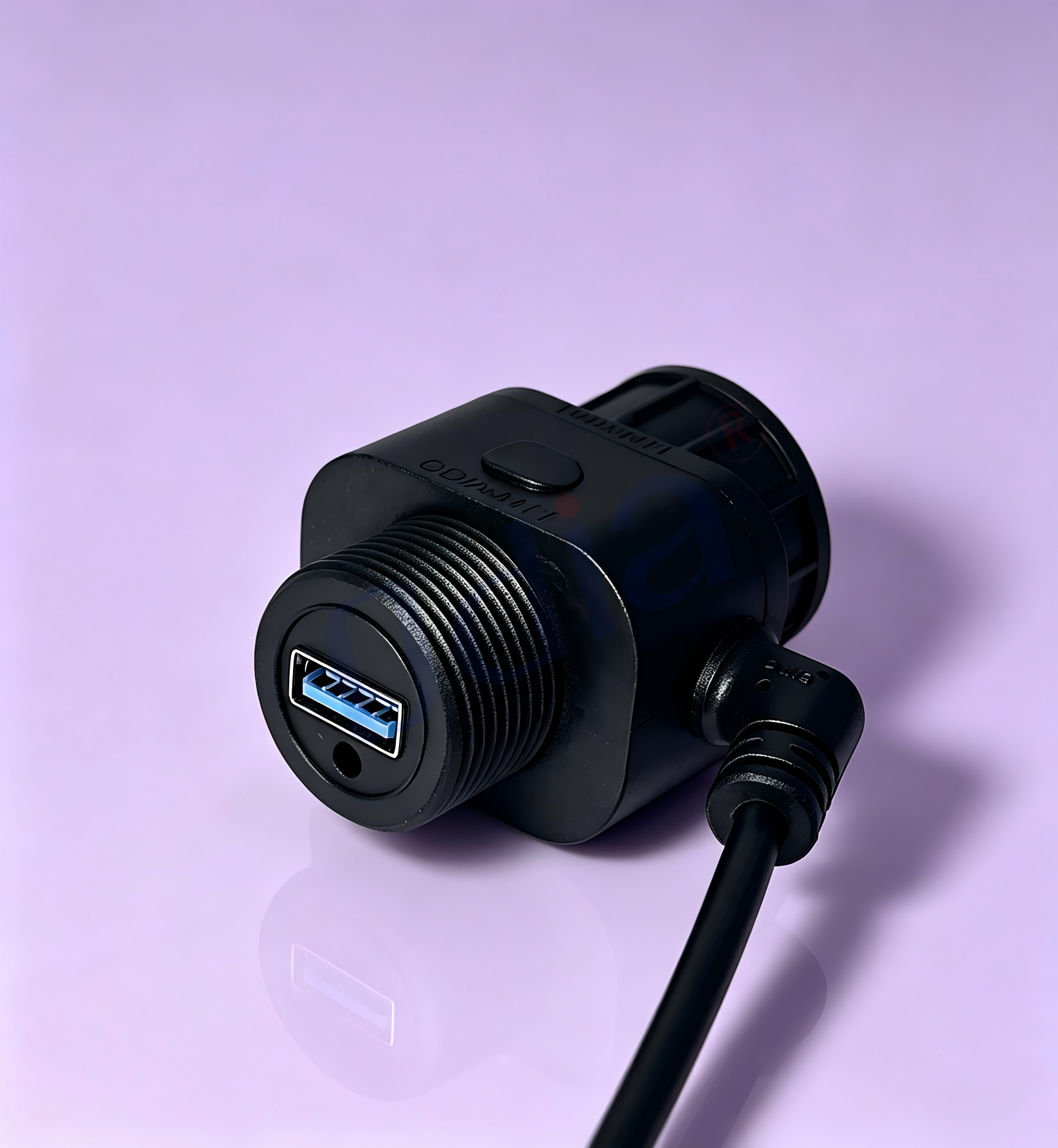

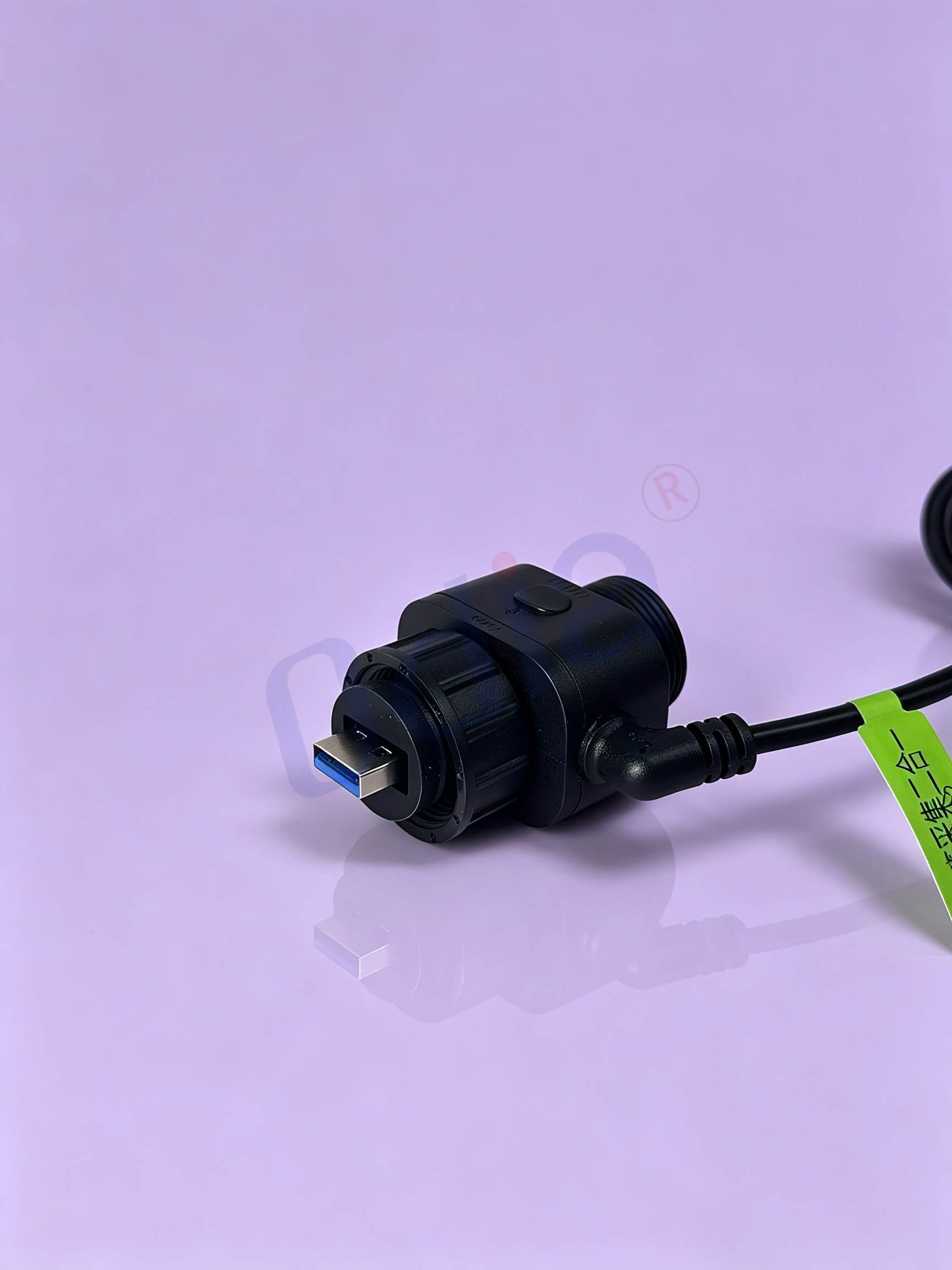

Huawei omkeerder versameling alles-in-een eenheid, toegerus met manlike en vroulike Huawei USB-stekkers aan die een kant en ’n JD8P-netwerkhawe aan die ander kant

Fisiese koppelvlakparameters

• USB-terminal: Geïntegreerde manlike + vroulike dubbele Huawei-aangepaste USB-konnektors, uitruilbare tweerigting-kommunikasie, kompatibel met alle groot Huawei-hibriede omskakelaars, buite-netwerk-omskakelaars en geïntegreerde energiebergmasjiene. Die manlike USB-kop verbind met die kommunikasiepoort van die omskakelaar se hoofeenheid; die vroulike USB-poort beskik oor ‘n uitbreidingskoppelvlak vir tydelike dopings- en draagbare data-leesdoeleindes sonder addisionele adapterkabels.
• Netwerkterminal: Standaard JD8P 8-pyn industriële netwerk-konnektor, volledig versoenbaar met die Modbus-RTU industriële kommunikasieprotokol, 8-kern draadverbinding met draaiende pare, onafhanklike skermlaag vir elke kern om sein-kruisversteuring te voorkom.
• Kabelstruktuur: 24AWG veelvoudige drade met geplaterde kopergeleiers, dubbel-laag PVC-insulasie + algehele aluminiumfolie-skerming + gevlegte metaalnet-buite-skerming, drievoudige anti-versteuringsstruktuur.
• Standaardkabellengte: 1,5 m / 3 m / 5 m aangepas beskikbaar; standaardleweringslengte is 3 meter.
• Buiteomhulselmateriaal: Vlamvertragende hoë-sterkte swart PVC-buiteomhulsel, oliebestand, slytvas, anti-ouerings en UV-bestand vir korttermyn buitebedryf.

Elektriese en kommunikasietegniese parameters

• Kommunikasiemodus: Tweerigting deurskynende data-oordrag, omskakeling van reeks na netwerkprotokol sonder addisionele gatewaykonfigurasie.
• Ondersteunde kommunikasieprotokolle: Modbus RTU, Huawei se privaat omvormer-kommunikasieprotokol, TCP-deurskynende oordrag.
• Baudtempo-reeks: 1200 bps tot 921 600 bps; outomatiese baudtempo-aanpassing sonder handmatige instelling.
• Isolasieweerstand: ≥1000 MΩ teen DC 500 V; hoëspanningsdeurbraakweerstand tot 2000 V AC vir 1 minuut.
• Kontakstekkerlewe: USB-manlike/vroulike-konnektore ≥10 000 steek-siklusse; JD8P 8P-netwerppoeort ≥8 000 steek-siklusse sonder kontakfailing.
• Werkspanning: DC 5 V lae-spanningseinset, geen eksterne voeding benodig nie; krag word verskaf deur die omvormer se USB-poeort.

Omgewingsaanpasbaarheidspesifikasies

• Bedryfstemperatuurreeks: -40℃ ~ +85℃, ondersteun buitemagstasie se gebruik die hele jaar deur.
• Bergtemperatuur: -40 °C tot +85 °C; geskik vir langtermyn-berging in ’n kas sonder prestasievermindering.
• Relatiewe vochtigheid: 0% – 95% nie-kondenserend, pas aan by kusgebiede met hoë vochtigheid vir fotovoltaïese stasies.
• Anti-stoornisgradering: Industriële klas A EMC-anti-elektromagnetiese-stoornisbeskerming, weerstaan omvormer se kragfrekwensie-stoornisse en hoogstroomkabel se sein-kruiskoppeling.
• Installasiemodus: Vrye lêding, draadgroefbedrading, vasbinding met kabelbindings, ondersteun binnenskabinetinstallasie en buitelug tydelike bedrading.

Sertifisering & nakoming van standaarde

• RoHS-milieubeskermingsstandaard (loodvry, halogeenvry)
• Voldoen aan Huawei se toetspesifikasies vir PV-toebehorekomponente

1. 2-in-1 geïntegreerde ontwerp, vereenvoudig konstruksie ter plasing

Verskil van die tradisionele skema wat 'n afsonderlike aankoop van 'n USB-kommunikasiekabel en 'n JD8P-netwerk-kabel vereis, deurdat hierdie produk die Huawei-mannelike-vroulike dubbele-USB-koppelvlak en die JD8P 8P-industriële-netwerkhawe in een kabel integreer. Installateurs hoef slegs een toebehorende item tydens terreinopstelling saam te dra, wat die voorraad van vervangingsdele met 50% verminder, verwarrende bedrading in die omkeerderkabinet voorkom, die tyd vir terreinbedradingopstelling met meer as 60% verkort en arbeidsinstallasiekoste vir stelselintegrators en EPC-aannemers doeltreffend verminder. Die voorbehoudene vroulike USB-uitbreidingspoort elimineer die behoefte aan tydelike adapterkabels tydens toestelontfouting; tegnici kan rekenaarlappies, handbedryfde ontfoutingsterminale en draagbare data-versameltoestelle direk aansluit om historiese kragopwekkingdata en foutregisters van die omkeerder ter plase te lees.

2. Huawei-oorspronklike pasende koppelvlak, 99% toestelverdraagsaamheid

Alle USB-manlike en vroulike konnektors gebruik 'n aangepaste pendefinisie wat strook met die amptelike Huawei-omskakelaar-kommunikasiepoorte, en pas perfek by alle Huawei enkelfase-/driefase-hibriede omskakelaars, buitennet-energieopslagomskakelaars, huishoudelike fotovoltaïese omskakelaars en kommersiële energieopslag-al-in-een masjiene wat in die afgelope tien jaar vrygestel is. Die JD8P 8-pen industriële netwerkpoort volg streng die Huawei-dataversamelaar-kommunikasiepenvolgorde, sonder enige aanpassing van die penvolgorde of jumpermodifikasie tydens aansluiting; dit is dus 'plug-and-play' sonder ingewikkelde parameterkonfigurasie. In vergelyking met universele derdeparty-kommunikasiekabels met inkonsekwente pendefinisies, voorkom ons produk kommunikasiefout, dataverlies en selfs skade aan die omskakelaar se kommunikasiemodule wat deur nie-ooreenstemmende penvolgordes veroorsaak word, en verminder gevolglik die naverkooponderhoudsrisiko's wat deur onverenigbare toebehoorsstukke ontstaan.

3. Drielaagse volledige afskermingsstruktuur, stabiele oordrag in harsh kragstasie-omgewings

Die interne draadkern gebruik 24AWG-mevoudige, geplateerde koperdraad met uitstekende elektriese geleidingvermoë en anti-oksidasieprestasie; elke sein-draadkern word versien met ’n afsonderlike PVC-isolasievlak, en die hele kabel word omhul met ’n aluminiumfolie-skermvlak sowel as ’n digte metaalgevlegte netwerk — ’n dubbelvlak-buiteskermstruktuur wat ’n drievlak-anti-elektromagnetiese-storingstelsel vorm. In groot industriële fotovoltaïese kragstasies kan verskeie omsetters, hoëstroom-DC-kabellings en kragverspreidingskasse sterk kragfrekwensie-elektromagnetiese steuring veroorsaak wat maklik seinvervorming, datapakketverlies en kommunikasieonderbreking vir gewone nie-geskermde kommunikasiekabellings veroorsaak. Ons drievlak-skermstruktuur kan buitelandse elektromagnetiese steuringseine doeltreffend isoleer, voortsê voortdurende en stabiele real-time-data-oordrag tussen die omsetter en dataversamelaar, en maak verlieslose versameling van kragopwekking-, battery- en foutdata moontlik vir 24-uur-ononderbroke monitering.

4. Industriële-graad duursame materiaal, ultra-lank dienslewe

Die buiteomhulsel maak gebruik van ‘n hoë-sterktes, vlambremmende PVC-materiaal met uitstaande verslytasiebestandheid, oliebestandheid, ultravioletouderingsbestandheid en bestandheid teen brosigheid by lae temperature. Dit kan gereelde buiging tydens konstruksie, onbedoelde wrywing met metaalkabinetrande en langtermynbuitelugblootstelling aan sonlig sonder krake, verharding of prestasievermindering weerstaan. Alle konnektor-metaalterminale is met ‘n dik goudlaag geplateer, wat effektief oksidasie en roes onder hoë-lugvochtigheidstoestande voorkom, stabiele kontakweerstand vir ‘n lang tyd behou en kommunikasieonderbrekings wat deur swak kontak veroorsaak word, vermy. Na streng ouderingstoetse in die fabriek kan die hele kabel meer as 8 jaar lank stabiele werkingstoestande handhaaf onder daaglikse bedryf van fotovoltaïese kragstasies, wat die frekwensie van kabelvervanging en die latere bedryfs- en onderhoudbegrotings van kragstasie-eienaars grootliks verminder.

5. Passiewe oordrag sonder enige kragverbruik, veilig en lae kragverbruik

Hierdie kommunikasiekabel maak gebruik van 'n passiewe seinoordragontwerp sonder 'n ingeboude stroombaan, en vereis geen eksterne GELW of WISS wisselstroomvoorsiening nie; al die sein krag word verskaf deur die 5 V USB-kommunikasieluis van die omkeerderhost. Dit sal nie 'n addisionele kragverbruiklas vir die omkeerdersisteem skep nie, sal nie addisionele energieverliese in die fotovoltaïese kragopwekkingsisteem veroorsaak nie, en elimineer fundamenteel potensiële veiligheidsrisiko's soos kortsluitings, oorverhitting en brandskade wat deur eksterne kragvoorsieningsmodules veroorsaak kan word nie. Selfs in afgeleë fotovoltaïese stelsels sonder 'n nasionale netwerkvoorsiening kan die kabel steeds normale data-insameling en -oordrag verrig, met uiters hoë bedryfsveiligheid en energiebesparingsprestasie, en voldoen volledig aan die lae-koolstof, energiebesparende ontwerpfilosofie van moderne fotovoltaïese energie-bergstelsels.

6. Verskeie aanpasbare opsies, om verskeie kliëntvereistes te bevredig

Benewens die standaard 3-meter lengte, ondersteun ons aangepaste vervaardiging van 1.5 m, 5 m, 10 m en ander spesiale lengtes volgens die kliënt se projekwerfbedradingvereistes. Vir groot EPC-kragstasie-uitvoerders en fotovoltaïese stelselintegrators met massakoopbehoeftes, verskaf ons privaatetiket-aanpassingsdiens, insluitend die druk van die kliënt se handelsmerklogo’s, projekspesifieke modelnommers en aangepaste spesifikasie-etikette op die buiteomhulsel van die kabel en die verbindingsstukkies. Ons ondersteun ook gevolglik aangepaste verpakking vir ingenieursprojekte om die verspreiding ter plekke en voorraadbestuur van bouspanne te vergemaklik, en bied so ‘n buigsame eenstop-toebehore-oplossing vir globale fotovoltaïese ingenieurskliënte.

1. Residensiële huishoudelike fotovoltaïese energie-ophoudstelsels

Vir gesinverspreide fotovoltaïese kragopwekking en huishoudelike energie-bergstelsels met ‘n hibriedontwerp wat met Huawei-omskakelaars toegerus is, word hierdie 2-in-1-kommunikasiekabel gebruik om die huishoudelike omskakelaarhost met die slim binne-dataversamelaar te verbind. Tuisgebruikers kan werklike tyd se bekyk van daaglikse kragopwekking, huishoudelike elektrikerverbruik, battery-laaistoestand en -ontlaaiing sowel as netwerk-kragruildata deur ‘n mobiele app en plaaslike moniteringskerm bewerkstellig, en werklike tyd se drukherinnerings van omskakelaarfoutalarms ontvang. Die kompakte geïntegreerde kabelontwerp voorkom rommelige bedrading binne huishoudelike kragverspreidingskaste, behou ‘n netjiese en gestandaardiseerde binne-elektriese uitleg, en is die gerieflikste gepaarde kommunikasietoebehoortjie vir huishoudelike Huawei-fotovoltaïese energiebergtoerusting.

2. Sake- en nywerheidsverdeelde fotovoltaïese kragstasies

In kommersiële dakgebaseerde fotovoltaïese stelsels, fabriekindustriële kragstasies, winkelkompleks verspreide energie-ophoudprojekte en ander medium- tot groot-skaal fotovoltaïese projekte moet verskeie Huawei hibriedomskakelaars sentraal aan industriële dataversamelaars en IoT-bewakingstoegangspunte gekoppel word om ‘n verenigde, sentrale bewaking van die hele kragstasie te verseker. Ons 2-in-1 kommunikasiekabel kan in groepe in die omskakelaar se kragverspreidingskas geïnstalleer word om die data-oordragverbinding tussen elke omskakelaar en die sentrale versamelaar te voltooi; dit ondersteun 24-uur-kontinue insameling van bedryfsdata van meervoudige omskakelaars, wat kragstasiebestuurders in staat stel om deur die agtergrondwolkbewakingplatform verenigde datastatistieke, analise van kragopwekkingdoeltreffendheid en gesentraliseerde fouteopsporing vir toestelle uit te voer. Die industriele graad se anti-versteuringseienskappe van die kabel verseker stabiele kommunikasie selfs in komplekse industriële kragverspreidingomgewings met sterk elektromagnetiese versteuring.

3. Afgronde fotovoltaïese energie-ophoudkragversorgingsprojekte

Afgrakeerde fotovoltaïese stelsels word wyd gebruik in afgeleë berggebiede, weidinggebiede, eilandkragvoorsiening, buitebasisstasie-terugvoerkragsverskaffing en ander soortgelyke gevalle; hulle is heeltemal afhanklik van fotovoltaïese kragopwekking en battery-energiestoor vir kragvoorsiening, sonder ondersteuning van die nasionale kragnet. Hierdie passiewe 2-in-1-kommunikasiekabel het geen eksterne kragvoorsiening nodig nie en kan bedryfsdata van die omvormer stabiel na afgrakeerde spesiale data-versamelers oordra. Dit help terreinbestuurders om ten alle tye die werklike oorblywende batterykrag, fotovoltaïese kragopwekking, lasverbruik en ander kerndata te monitor, sodat kragverbruiksplanne en batteryonderhoudswerk redelik beplan kan word. Dit voorkom effektief kragonderbrekings wat deur oormatige batteryontlaaiing veroorsaak word, en verbeter die stabiliteit en betroubaarheid van afgrakeerde kragvoorsieningstelsels.

4. Fotovoltaïese toerusting-afstelling en naverkooponderhoudsituasies

Installateurs van fotovoltaïese toerusting, tegniese onderhoudstegnikusse en tegniese ingenieurs moet dikwels draagbare ontfoutings-toerusting na die projekwerf neem vir die instelling van omvormerparameters, die lees van geskiedkundige foutdata en toerustingonderhoud. Hierdie geïntegreerde kabel met ‘n manlike-vroulike dubbele USB-koppelvlak maak een-kabelveelvuldigheid moontlik: verbind die manlike USB aan die omvormer se kommunikasiepoort; die vroulike USB kan direk in rekenaars, handbediening-ontfoutingsterminale en draagbare datalesers gesteek word sonder dat addisionele USB-adapterkabellings gedra hoef te word; die JD8P-netwerkpoort kan aan draagbare industriële ontfoutingsgaste gekoppel word vir diepgaande protokolontleding en toerustingfoutdiagnose. Dit verminder beduidend die hoeveelheid toebehore wat onderhoudspersoneel moet saamneem tydens buitekantoor-onderhoudsbesoeke, verbeter die doeltreffendheid van terplasing-toerustingontfouting en foutonderhoud, en is ‘n noodsaaklike draagbare bykomende toerusting vir fotovoltaïese ná-verkoopdiensspanne.

5. Projekte vir energie-bergingsmikro-netwerke en virtuele kragaanleg-monitering

Met die vinnige ontwikkeling van energie-bergingsmikro-netwerke, industriële virtuele kragaanlae en netwerk-kant energie-bergingsprojekte, word 'n groot aantal Huawei energie-bergingshibriedomskakelaars in mikro-netwerkstelsels geïnstalleer, wat werklike tyd data-interaksie met wolk-gebaseerde virtuele kragaanleg-roosterplatforms deur data-versamelaars moet realiseer. Hierdie 2-in-1 kommunikasiekabel ondersteun stabiele langafstand-data-oordrag tussen omsetters en gesentraliseerde versamelaars, bevredig die werklike tyd data-oplaai-vereistes van virtuele kragaanleg-roostersisteme, help kragnetwerk-roosters om werklike tyd monitering, piekvermindering en dalvul-roostering, vraagreaksie en ander intelligente mikro-netwerkbeheerfunksies te realiseer, en verskaf 'n betroubare ondersteunende kommunikasie-oordragwaarborg vir nuwe energie-mikro-netwerk- en virtuele kragaanlegprojekte.

V1: Is hierdie kabel toepaslik met alle Huawei-omsettermodelle?

A1: Ja. Die manlike en vroulike dubbele USB-konnektors gebruik die pen-definisie wat ooreenstem met Huawei se amptelike omkeerder kommunikasiepoorte, en is volkome versoenbaar met alle Huawei enkel- en driefase-hibriede omkeerders, af-grids energie-opslag-omkeerders, huishoudelike fotovoltaïese omkeerders en kommersiële energie-opslag alles-in-een masjiene wat in die afgelope tien jaar vrygestel is. Daar is geen behoefte om addisionele adapters vir samestelling te koop nie.

V2: Moet ek drywerprogrammatuur installeer nadat ek die kabel verbind het?

A2: Geen drywerinstallasie word vereis nie. Hierdie kabel maak gebruik van 'n passiewe deurskynende oordragontwerp en ondersteun outomatiese samestemming met Huawei se privaat kommunikasieprotokol en die Modbus RTU-protokol. Nadat die omkeerder en data-versamelaar korrek verbind is, sal die toestel outomaties identifiseer en data-kommunikasie voltooi sonder handmatige drywerinstallasie of ingewikkelde protokol-parameterkonfigurasie, wat werklike plug-en-play bewerkstellig.

V3: Wat is die maksimum oordragafstand wat hierdie kabel ondersteun?

A3: Die standaardkabellengte wat ons verskaf, wissel van 1,5 m tot 10 m, wat die bedradingafstandvereistes van byna alle binneskese omkeerder kragverspreidingskas bevredig. Indien klante langer oordragafstande benodig wat meer as 10 meter oorskry, beveel ons aan dat dit saam met industriële seinversterkers gebruik word; langafstands direkte gebruik van baie lang kommunikasiekabels sal lei tot seinverswakking en die stabiliteit van data-oordrag negatief beïnvloed.

V4: Kan hierdie kabel buite vir langtermyn blootstelling gebruik word?

A4: Die buitemantel van die kabel het UV-bestandheid en korttermyn buitebedryfsprestasie, wat dit geskik maak vir tydelike buitebedryf tydens konstruksie en onderhoud. Vir langtermyn buitebedryf van meer as een jaar, beveel ons aan dat die kabel binne waterdigte kabelgleuf of deur waterdigte plastiekpype gelei word om langtermyn direkte sonlig en reënbeskadiging te voorkom, wat die lewensduur van die kabel verdere verleng.

V5: Wat moet ek doen as kommunikasie-ontkoppeling of dataverlies na verbinding voorkom?

A5: Volg asseblief die onderstaande probleemoplossingsstappe in volgorde:

• Controleer of die USB- en JD8P-konnektors volledig ingevoeg en vasgesit is, en verwyder swak kontak wat deur los aansluiting veroorsaak word;
• Bevestig dat daar geen sterk hoogstroom-voedingskabel om die kommunikasiekabel gevou is nie, om elektromagnetiese sein-kruisversteuring te voorkom;
• Herbegin die omseterhost- en dataversameltoestel om die kommunikasielink te vernuwe;
• Indien bogenoemde operasies die probleem nie oplos nie, neem asseblief kontak met ons naverkoop-tegniese ondersteuningspan om professionele afstandsfoutdiagnose-dienste te verskaf.

V6: Kan ons die kabel-lengte aanpas en ons eie merklogo druk?

A6: Ja, ons verskaf omvattende aangepaste dienste vir groothandelaars. Ons ondersteun aangepaste produksie van spesiale kabel-lengtes soos 1,5 m, 5 m en 10 m volgens projek-bedradingvereistes; ons kan die kliënt se unieke handelsmerk-logos, projek-modelnommers en aangepaste spesifikasie-etikette op die buitekous van die kabel en die verbindingsstukkies afdruk. Vir groot EPC-kontrakteurs en stelsel-integrasieers met groothandelsinkoopvereistes kan ons ook aangepaste onafhanklike verpakkingoplossings verskaf om aan projekterrein-bestuurvereistes te voldoen.

V7: Het hierdie produk die toepaslike nywerheidsertifikasies? Kan dit vir formele ingenieursaanbestedingsprojekte gebruik word?

A7: Ons produkte het die CE-industriële EMC-sertifikasie, FCC-elektromagnetiese samevatbaarheidssertifikasie en RoHS 2.0-milieubeskermingsertifikasie behaal, en voldoen volledig aan die IEC 61000-industriële anti-versteuringsstandaarde en Huawei PV-toebehore-komponenttoetspesifikasies. Volledige sertifikasiedokumente en toetsverslae kan aan kliënte verskaf word vir gebruik in ingenieursaanbiedings, projekaanvaarding en produkakkrediteringsdosseringswerk.
