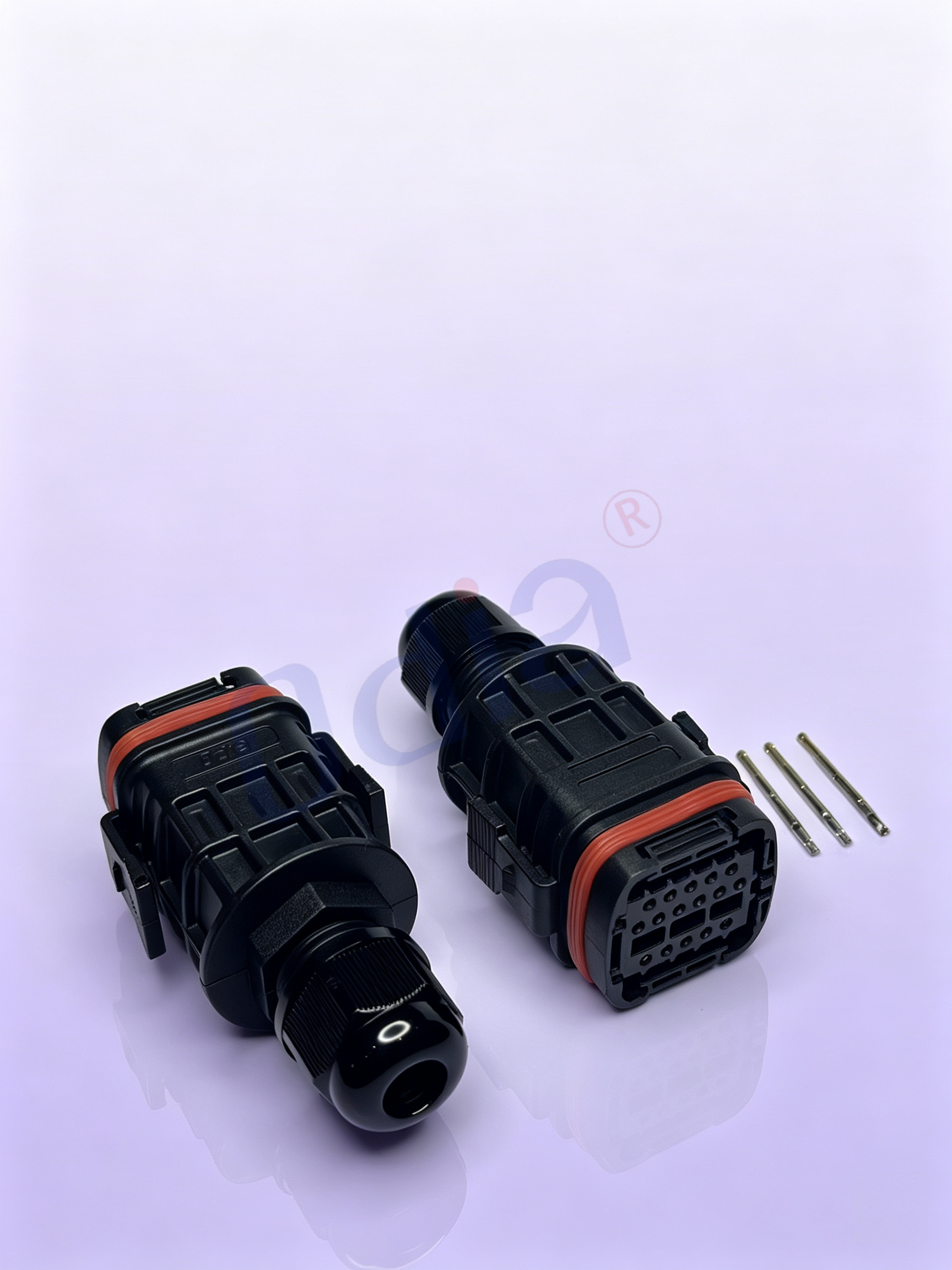

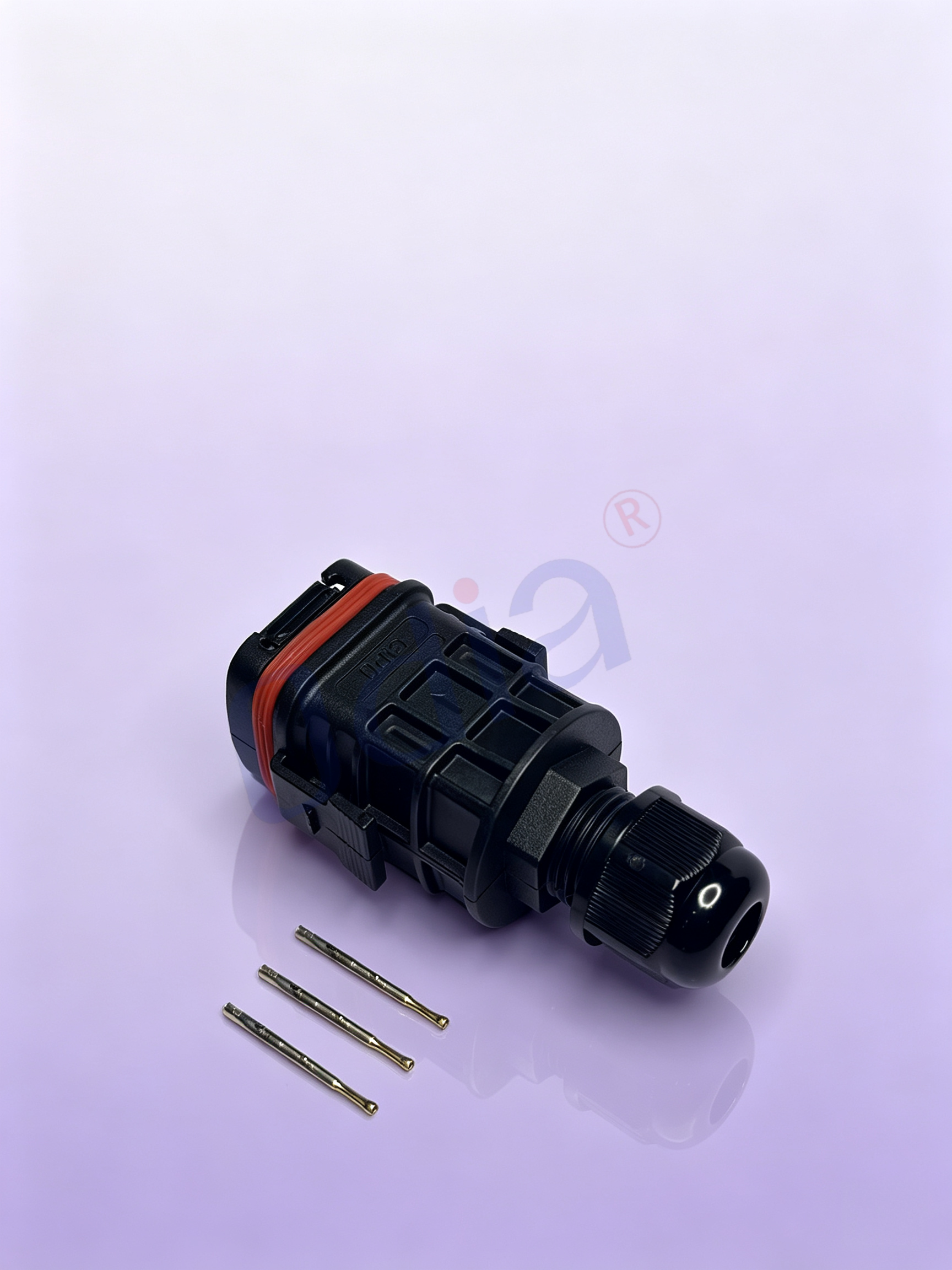

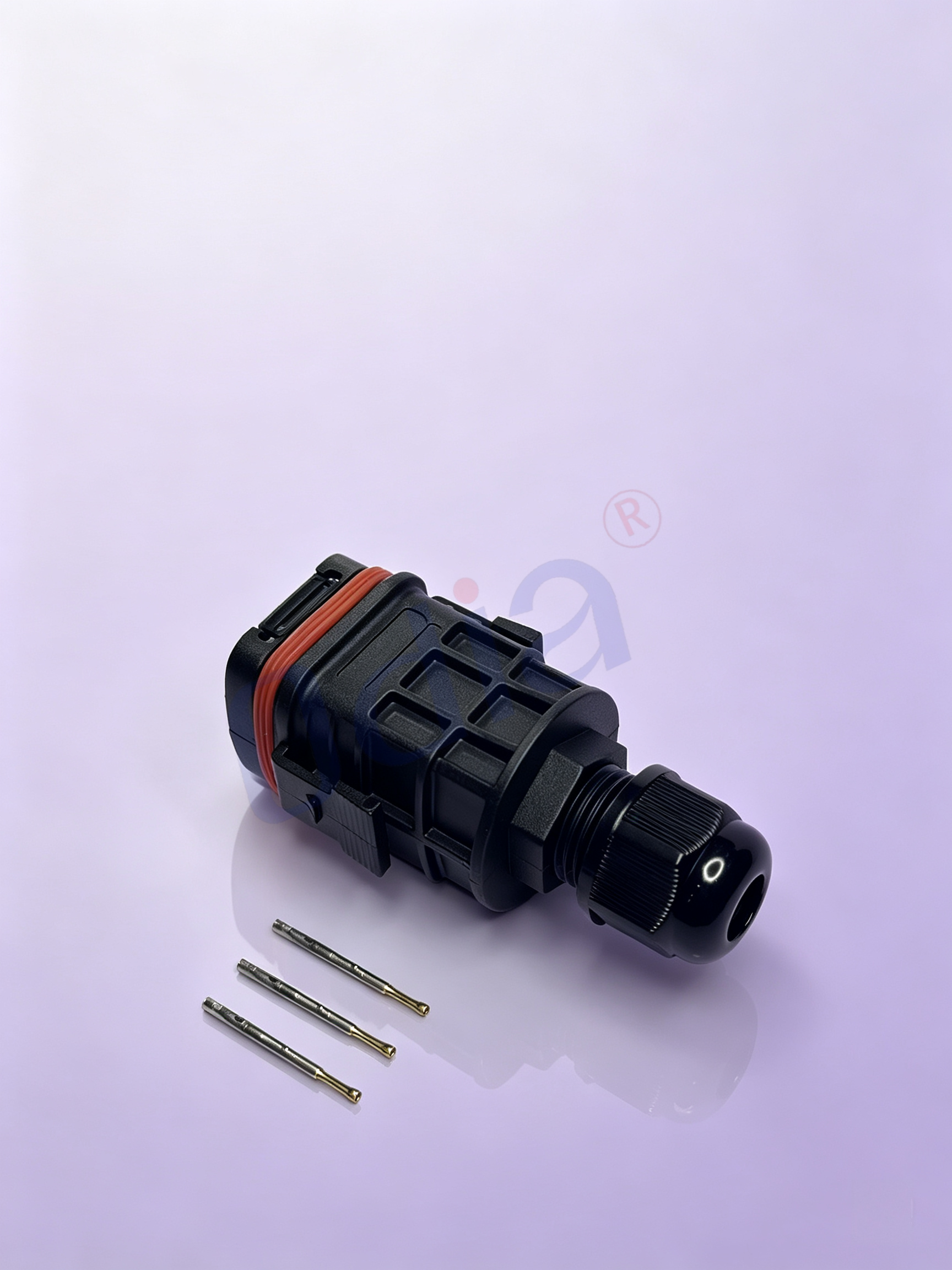

Growatt 16-pin Soldeer-tipe Verstewigde Vroulike Konnektor met Sluitmoer, Waterdigte Kabelafsluiting & Seël-pakking

Hierdie afdeling beskryf die volledige tegniese parameters van die Growatt 16P soldeer-tipe ver tinde vroulike aanSluiting, insluitend strukturele spesifikasies, materiaaleienskappe, elektriese prestasie, omgewingsbestandheid en ondersteunende konfigurasie om akkurate tegniese verwysing te verskaf vir toesteltoepassing, ingenieursontwerp en installasie-affouting.

Basiese produk inligting

• Deelnommer: 112000020
• Produkmodel: Growatt 16P Soldeer-tipe Vroulike Sok

• Pendefinisie: 16 penne (veelkanaal sein & lae-krag geïntegreerde oordrag)

• Terminasiemetode: suiwer draad-soldeer tipe, geen krimp-terminal benodig nie

• Oppervlakbehandeling van kontak: Volledige tin-bekleed proses vir pen-terminal, anti-oksidasie en hoë geleidingsvermoë

• Volledige toebehore: Vergrendelmoer, waterdigte kabelbuis, silikoon waterdigte sealskyf (volledige stel ondersteunende dele, eenstuk-lewering)

• Toepaslike toestelle: Spesiale pasmaat vir Growatt fotovoltaïese omsetters, energie-bergkas en ondersteunende kabelstelsel

• Installasiemetode: Terrein-draadlas + skroefvasmontasie, gerieflik vir veldkonstruksie en onderhoud

Materiaalkonfigurasieparameters

• Behuisingmateriaal: Hoësterkte glasveselversterkte PA66-ingenieursplastiek, UL94-V0 vuurvaste graad, antiouerings-, UV-bestandige en korrosiebestandige

• Kontakterminalmateriaal: Hoë suiwerheid-koperlegering met volledige tinbedekking van die oppervlak, lae impedansie, stabiele elektriese prestasie en uitstekende soldeerbaarheid

• Seëlsmateriaal: Hoë-elastisiteit voedselgraad-silikonrubber, bestand teen hoë- en lae-temperatuurouerings, geen vervorming en geen krake tydens langtermyngebruik nie

• Sluitmoer- en kabelkolfmateriaal: Hoëhardheid-ingenieursplastiek, slytbestandig en anti-losmakend, met sterk strukturele stabiliteit

Kern-elektriese prestasieparameters

• Gegradeerde werkspanning: 450 V AC/DC

• Gegradeerde werkstroom: 8 A per pen (kontinue stabiele stroom by normale temperatuur)

• Kontakweerstand: ≤8 mΩ, lae verlies en hoë oordragdoeltreffendheid

• Isolasieweerstand: ≥1000 MΩ, uitstekende isolasieprestasie om kortsluiting en lekking te voorkom

• Spanningsweerstand: 2000 V wisselstroom (geen deurbraak vir 1 minuut nie)

Omgewings- en Meganiese Prestasieparameters

• Waterdigtegraad: IP67 (volledig waterdig en stofdig na volledige samestelling en vergrendeling)

• Werktemperatuurreeks: -40 °C tot +85 °C, aangepas vir buitempertoestande met ekstreme hoë en lae temperature

• Bergtemperatuurreeks: -20 °C tot +60 °C

• Meganiese koppelingstydperk: Meer as 500 keer in- en uitsteeksondes sonder prestasievermindering

• Trilweerstand: Voldoen aan die vibrasiestandarde vir nuwe-energie-toerusting; geen seinonderbreking of los verbindings onder aanhoudende meganiese vibrasie nie

• Toepaslike buitediameter van kabels: 5 mm–11 mm, kompatibel met die meeste konvensionele fotovoltaïese en toerustingseinkabels

Strukturele prestasieparameters

Die koppelstuk maak gebruik van 'n geïntegreerde spuitgietstruktuur met 'n presiese penposisieontwerp om kortsluiting wat deur penverskuiwing veroorsaak word, te voorkom. Die draadvergrendelstruktuur is saam met 'n waterdigte kabelafsluiting afgestem om dubbele beskerming vir meganiese vasmaak en waterdigte versegeling te verseker. Die soldeerterminal is ontwerp met 'n vergrote lasoppervlakte wat die bedrading van drade vergemaklik en die lasvasheid effektief verbeter. Alle strukturele afmetings is streng volgens Growatt-toestel-koppelvlakstandaarde gekalibreer om 100% pasvolheid by montage te verseker.

Hierdie Growatt 16-pen soldeertipe versinkte vroulike koppelstuk is geoptimeer en opgegradeer om die probleempunte van maklike oksidasie, moeilike velddraadwerk, swak waterdigtheid en ontoereikende vibrasiebestandheid van tradisionele nuwe-energie-koppelstukke aan te spreek, met verskeie kernvoordele wat geskik is vir GroWatt-toestelle in ondersteunende toepassings.

2.1 Professionele versinkte terminalontwerp met uitstekende geleidingseienskappe en anti-oksidasieprestasie

Verskil van gewone nie-behandelde terminale: hierdie produk maak gebruik van ’n volledige tin-bekleedingsproses vir al 16 pen-terminale. Die hoë suiwerheid-koperbasis verseker baie lae kontakweerstand en hoë stroomoordragdoeltreffendheid. Die tin-bekleedde oppervlaklaag kan lug, vog en soutmis doeltreffend afskerm, wat terminaaloksidasie, roes en swak kontak voorkom. In vergelyking met goud-bekleedde terminale bied tin-bekleeding hoër koste-doeltreffendheid terwyl dit steeds aan nywerheidsgebruiksstandaarde voldoen, en voorkom dat seinverswakking en stroombaanmislukking as gevolg van terminaaloksidasie in langtermyn buitelug vogtige omgewings plaasvind. Dit is veral geskik vir langtermyn onbemannde bedryf van fotovoltaïese kragstasies en energie-bergingstoerusting, wat die leeftyd van kabelharnasverbindingdele aansienlik verleng.

2.2 Solder-tipe bedradingstruktuur vir buigsame en doeltreffende op-plaasmontasie

Die 16P-vroulike-socket gebruik 'n suiwer draad-lasafsluitingsontwerp, wat die behoefte aan spesiale krimp-gereedskap en krimp-konnektore elimineer. Veldkonstruksiepersoneel het slegs 'n konvensionele elektriese lasyster nodig om draadafskraping en lasbedrading te voltooi, wat die drempel vir terreininstallasie en -onderhoud aansienlik verminder. Die terminaal is ontwerp met 'n groot lasgroef, wat gerieflik is vir tininvulling en draadvastmaking, en effektief virtuele laswerk, koue laswerk en draadafval voorkom. Hierdie ontwerp is baie geskik vir terreinoorsetting, toestelonderhoud en klein-bulke projekbedrading van Growatt fotovoltaïese en energie-bergingsprojekte, en los die probleem van onbuigsame bedrading van tradisionele krimp-konnektore op, terwyl dit die bou-doeltreffendheid verbeter.

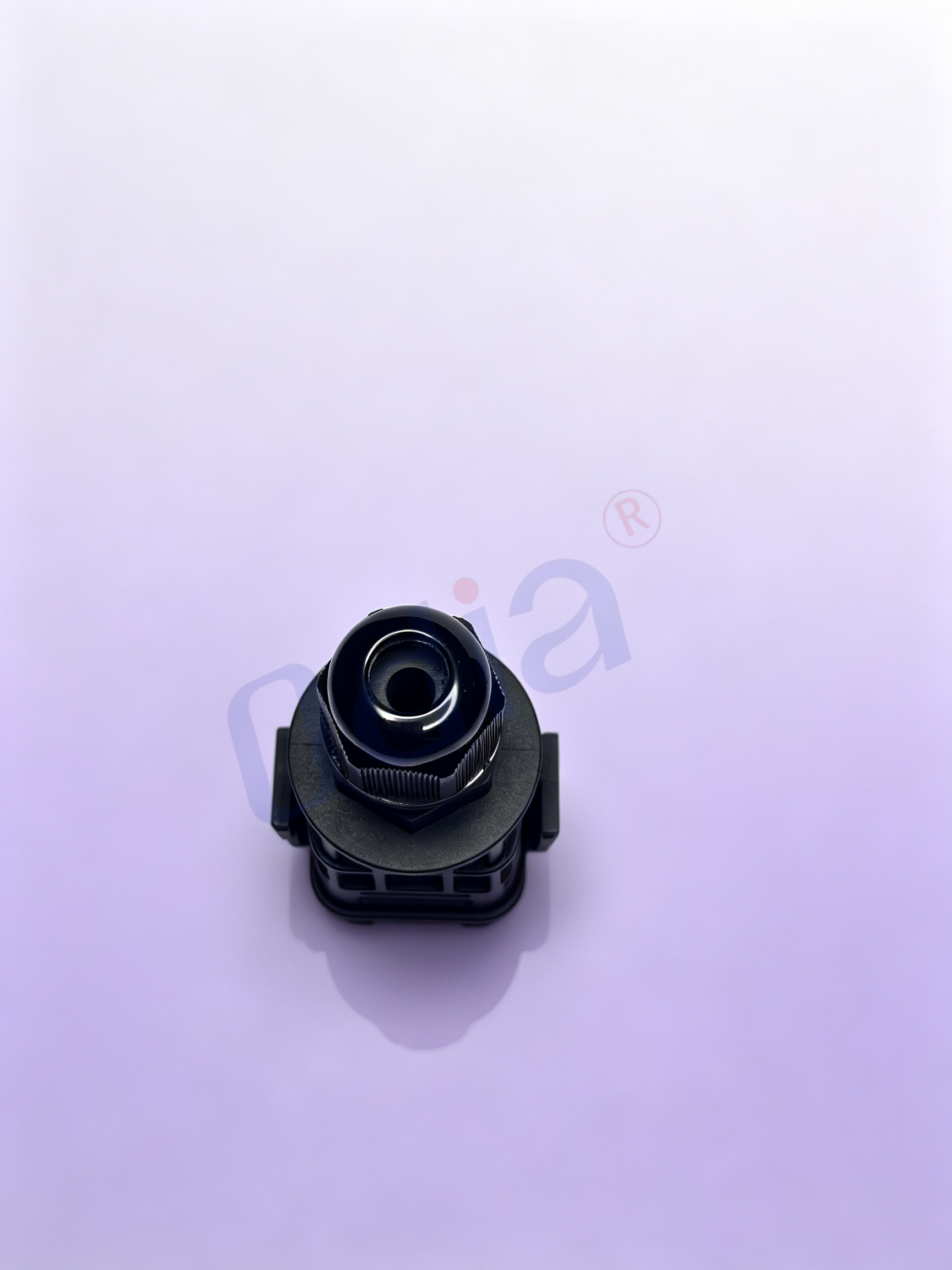

2.3 Volledige stel waterdigte toebehore om IP67-hoëvlakbeskerming te bereik

Elke produk is toegerus met ’n oorspronklike bypassende sluitmoer, waterdigte kabelafsluiting en ’n hoë-elastiese silikoonwaterdigte pakking wat saam ’n volledige drielaag-waterdigte versegelingsstelsel vorm. Die silikoonpakking verseker oppervlakversegeling tussen manlike en vroulike verbindingsstukke om reënwater en stof te keer om die opening tussen die verbindingsvlakke binne te dring. Die verstelbare waterdigte kabelafsluiting wikkel stewig om die buitevel van die kabel deur middel van interne rubberdruk, wat ’n diep versegeling van die kabelinset bewerkstellig. Die bypassende sluitmoer sluit en vas die kabelafsluiting om losmaking as gevolg van vibrasie en eksterne trekkrags te voorkom. Na standaardmontasie en vasdraai bereik die hele verbindingsstuk die IP67-waterdig- en stofdigheidsvlak, wat dit in staat stel om tydelike onderdompeling in water, reënspoeling en buitelug-stofophoping te weerstaan, en dit is volkome geskik vir buitelug-fotovoltaïese kragstasies en buitelug-energie-bergingstoerusting se werkomgewings.

2.4 Hoësterkte-vlamvertragende behuising met uitstekende omgewingsaanpasbaarheid

Die konnektorhuls is vervaardig uit glasvesel-versterkte PA66-ingenieursplastiek met UL94-V0, die hoogste vlambremgradering, wat effektief die verspreiding van vlamme kan voorkom en die bedryfsveiligheid van toerusting verbeter. Die materiaal het uitstekende UV-bestandheid, hoë- en lae-temperatuurbestandheid en chemiese korrosiebestandheid. Dit sal nie ou word, bros raak of vervorm na langdurige blootstelling aan buitelug se sterk sonskyn, somerhoë temperature en winterlae temperature nie. Dit kan die aantas van reënwater, dou en kusse soutmis weerstaan, en behou stabiele strukturele en elektriese prestasie in verskeie harsh industriële en nuwe-energie werkomgewings, wat die toerustingfalingkoers as gevolg van konnektorskade verminder.

2,5-draad anti-vrydraai vergrendeling & spanningontlastingstruktuur vir stabiele verbinding

Uitgerus met ’n draadgewende vergrendelstruktuur en geïntegreerde kabelspanontlastingfunksie, kan die vergrendelmoer die verbindingsstuk en kabelafsluiting stewig aan die toestel se koppelvlak vasmaak. In die werkomgewing van toestelbedryf, meganiese vibrasie en kabeltrekking, voorkom dit doeltreffend dat die koppelvlak losraak, ontverbind of seinonderbreking veroorsaak. Die spanontlastingsstruktuur oordrag die eksterne trekspanning van die kabel na die afsluitingskas, wat die interne soldeerbindings volkome teen trekbeskadiging beskerm, sodat soldeerbindingskraak en oopkring-fout wat deur langdurige kabeltrekking veroorsaak word, vermy word, en sodoende langtermyn stabiele krag- en sein-oordrag vir Growatt-toestelle verseker word.

2.6 Spesiale pasmaak vir Growatt-toestelle met hoë kompatibiliteit

Hierdie 16P vroulike sokkel is ontwikkel en vervaardig volgens die koppelvlakparameters en bedradingstandaarde van Growatt fotovoltaïese omkeerders en energie-bergingstelsels. Die penafstand, koppelvlakgrootte en elektriese parameters is ten volle toegepas op ondersteunende manlike koppelaars en toestelkoppelvlakke, met nul monteerfout. Dit kan die oorspronklike fabriekondersteunende koppelaars perfek vervang en bied hoë koste-doeltreffende vervanging- en ondersteuningsoplossings vir toestelonderhoud, projekomskakeling en toebehoreaanpassing.

Deur staat te maak op stabiele elektriese prestasie, uitstekende waterdigtheid en anti-oueringsvermoë, sowel as professionele Growatt-toesteltoepassing, word hierdie 16P soldeer-tipe geplateerde vroulike koppelaar wyd in nuwe-energie fotovoltaïese kragopwekking, energie-bergingstelsels, buitelug industriële beheer en ander velde gebruik, veral geskik vir alle situasies wat ondersteunende koppeling van Growatt-reeks toestelle vereis.

3.1 Growatt Fotovoltaïese Omkeerderstelsel

Dit word gebruik vir die verbinding van seinbundels, hulpkragbedrading en die verbinding van data-oordragkoppeling vir Growatt se aan-die-net-en buite-die-net fotovoltaïese omkeerders. Buitemuur-fotovoltaïese omkeerders is die hele jaar deur aan wind, son en reën blootgestel. Die IP67-waterdigte prestasie en anti-oueringsmateriaal van die koppelstuk kan die interne seinstroombaan doeltreffend beskerm, data-oordragfoute en toestelalarms wat deur water- en stoftoegang veroorsaak word, voorkom en die stabiele bedryf van fotovoltaïese kragopwekking en kragnetdata-bemonstering verseker.

3.2 Nuwe Energie-energie-bergingstelsel

Geskik vir seinversamelingbedrading, batterykassie-bestuurderkabelstel en kontrolesisteem-koppelingsverbinding van Growatt-energieopslagkasies en huishoudelike energieopslagtoerusting. Die energieopslagsisteem het hoë vereistes vir verbindingstabiliteit en -veiligheid. Die 16-kanaalpenontwerp maak geïntegreerde oordrag van verskeie groepe beheersignale en moniteringsignale moontlik. Die vlambestendige en anti-kortsluitingseienskappe verbeter doeltreffend die veiligheid van energieopslagtoerusting wat bedryf word, en pas aan by die langtermynkontinue werktoestand van binne- en buite-energieopslagkragstasies.

3.3 Buitemenslike Intelligente Kragtoerusting

Toegepas op buitekantse kragverspreidingsbokse, intelligente kragmoniteringsapparatuur en fotovoltaïese ondersteunende moniteringsterminale. Die wye temperatuurweerstandreeks en water- en stofdigte prestasie laat die verbindingsstuk toe om stabiel te werk in ekstreme weerstoestande soos hoë temperatuur, lae temperatuur, swaar reën en sterk winde, wat die tydige en akkurate oordrag van apparatuurmoniteringsdata en beheelsignale verseker.

3.4 Industriële outomatisering & Nuwe Energie Ingenieursprojekte

Wyd gebruik in industriële fotovoltaïese kragopwekkingprojekte, fabriekenergiebesparings-transformasieprojekte en verspreide kragstasie-ondersteunende bedrading. Die buigsame soldeer-tipe bedradingsmetode is gerieflik vir terrein-ingenieurskonstruksie en latere apparatuuronderhoud, en kan aan verskeie komplekse terreinbedradingsomgewings aanpas, wat die konstruksiedoeltreffendheid en bedryfsstabiliteit van nuwe energieprojekte aansienlik verbeter.

3.5 Kus- en Harde Omgewingskragfasiliteite

Vir kusgebied-sonkragstasies en seeblou-energie-bergingstoerusting kan die tin-geplateerde terminaal en volledig versegelde struktuur soutmis-korrosie en vogtige lug-erosie weerstaan, die ouerwordingstempo van verbindingsstukke vertraag en die probleem van ’n kort dienslewe van gewone verbindingsstukke in die harde kusomgewing oplos, wat die onderhoud- en vervangingskoste van toerusting verminder.

V1: Wat is die voordeel van tin-geplateerde terminale in vergelyking met goud-geplateerde terminale? Word die geleiding beïnvloed?

A: Die tin-geplateerproses van hierdie produk is geoptimaliseer vir nuwe-energie-toerusting-situasies. Dit het uitstekende anti-oksidasie- en anti-korrosie-vermoëns, voldoen ten volle aan die geleidingsvereistes vir sein- en lae-krag-oordrag, en het ’n hoër koste-doeltreffendheid as goud-geplateerde terminale. Dit sal nie seinverswakking of swak geleiding tydens langtermyn buiteluggebruik veroorsaak nie, wat dit heeltemal geskik maak vir Growatt se sonkrag- en energie-bergingstoerusting.

V2: Steun hierdie konnektor waterdigte gebruik alleen? Wat is die samestelvereistes vir die IP67-effek?

A: Die IP67-waterdigte prestasie word bereik onder volledige standaard-samestelling. Dit is nodig om die waterdigte pakking korrek te installeer, die waterdigte kabelklamp stewig aan die kabel vas te trek en die moer volkome vas te skroef. Terselfdertyd moet dit saam met die ooreenstemmende manlike konnektor gebruik word. 'n Enkele vroulike sokkel-samestelling kan nie die volledige waterdigte effek bereik nie. Standaard-samestelling en -vasmaak is die sleutel tot die waarborg van waterdigte prestasie.

V3: Watter soort kabels is geskik vir hierdie 16P-konnektor?

A: Hierdie konnektor ondersteun kabels met 'n buitediameter van 5 mm tot 11 mm, wat kompatibel is met die meeste konvensionele fotovoltaïese sein-kabels, energie-ophou-toestel beheerkabels en industriële veelkernkabels. Kabels wat te dik of te dun is, sal die sealingsvermoë van die waterdigte kabelklamp negatief beïnvloed; dit word dus aanbeveel dat kabels binne die ooreenstemmende groottebereik vir bedrading gekies word.

V4: Is hierdie soldeer-tipe konnektor geskik vir massa-produksie-montering?

A: Die soldeer-tipe struktuur is meer geskik vir terreininstallasie, toestelonderhoud, projekomsetting en klein-batch aangepaste bedrading, met 'n lae bedryfsdrempel en geen behoefte aan professionele toerusting nie. Vir groot-skaal massa-produksiebehoeftes kan ons aangepaste krimp-tipe konnektoroplossings volgens kliëntvereistes verskaf.

V5: Wat is die maksimum belastingsstroom van die konnektor?

A: Die nominaal voortdurende stroom van elke pen is 8 A by normale temperatuur. Wanneer al 16 pene gelyktydig onder volle belasting werk, word dit aanbeveel om die stroom behoorlik te verminder volgens die omgewingstemperatuur om oorverhitting van die konnektor te voorkom en langtermyn veilige bedryf te verseker.

V6: Kan hierdie produk vir PCB-bordlaswerk gebruik word?

A: Dit is ’n professionele draad-soldeer vroulike sokkel, wat vir kabeldraadsoldeerwerk en terplekke bedrading gebruik word, nie vir PCB-bord-insteeksoldeerwerk nie. Indien u PCB-gemonteerde 16P-konnektors benodig, kontak asseblief ons verkoopspan vir alternatiewe modelle.

V7: Wat is die dienslewe van die waterdigte pakking? Is dit vervangbaar?

A: Die silikoon waterdigte pakking het hoë temperatuurweerstand en anti-oueringsvermoë, met ’n dienslewe van meer as 5 jaar in konvensionele buitelugomgewings. Die pakking is losmaakbaar en vervangbaar. Ons kan afsonderlike waterdigte pakkingtoebehore vir latere vervanging en onderhoud voorsien.

V8: Kan u aangepaste dienste vir pendefinisie en -lengte verskaf?

A: Ja. Ons ondersteun persoonlike aanpassing soos penfunksiedefinisie, terminallengte en behuisingkleur. Ons kan eenstoppasoplossings volgens die kliënt se Growatt-toesteltransformasie- en spesiale projekvereistes voorsien.
