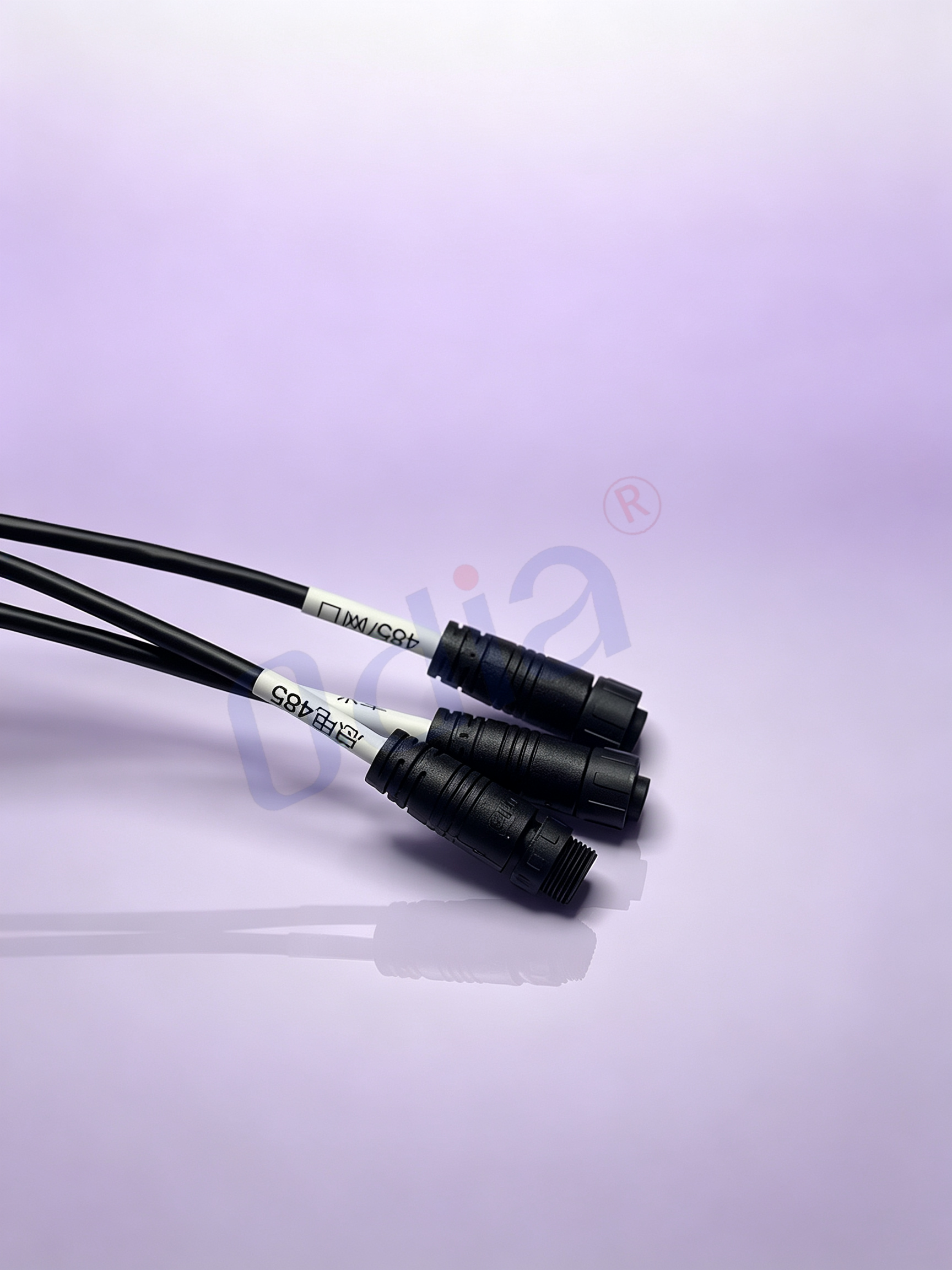

Aangepaste Veelvertakings-kabelstel: Een kant M12-4P vroulik & M12-5P manlik & M12-8P vroulik, Teenoorgestelde kant XH2.5-2P ×2 & XH2.5-2P & XH2.5-4P & PH2.0-4P, Aanpasbare kabel-lengte

Belangrike nota: M12-konnektors bereik IP67-waterdigheid slegs wanneer dit volkome stewelvast met die ooreenstemmende teenkonnektors vasgeskroef is. Die XH2.5- en PH2.0-plastiekterminale kant is nie waterdig nie en moet binne beheerkasies of beskermde behuisinge geïnstalleer word, nie vir direkte buitegebruik nie. Hierdie veelvertakte saamgestelde kabelstel integreer verskeie verskillende spesifikasie M12-sirkelvormige industriële konnektors sowel as verskeie plastiek draad-na-bord konnektors met verskillende afstande tussen pynne. Elke vertak kan aangepaste draadvolgorde en pen-toedeling ondersteun. Nie-standaard aangepaste lengtes, vertakafmetings en pen-toekennings kan onderhewig wees aan minimum-bestellinghoeveelheidvereistes. Geliewe bevestig volledig die konnektor-model, pen-uitsetdefinisie, draaddikte en elke vertaklengte voor bestelling. Hierdie kabelstel is hoofsaaklik ontwerp vir lae-volt digitale / analoog sein-oordrag en klein-stroom bykomende kragvoorsiening, nie vir hoë-stroom hoofkragkringe nie.

Hierdie pasgemaakte, veelvertakting-samegestelde bedradingstel kombineer drie verskillende M12-sirkelvormige nywerheidskonnektors met verskillende spesifikasies aan die een kant, en ’n verskeidenheid XH2.5 / PH2.0 plastiek draad-na-bord-konnektors aan die ander kant. Sowel die totale lengte van die bedradingstel asook die lengte van elke afsonderlike vertakking kan volgens die kliënt se meganiese uitleg en toerustinginstallasie-ruimte aangepas word. Dit dien as ’n hoogs geïntegreerde, pasgemaakte bedradingoplossing wat wyd gebruik word vir nywerheidsoutomatiseringstoerusting, sensordistribusiestelsels, slim beheereenhede, nuwe-energie-bykomstige modules en binne-in-kabinet seinverbinding.

In baie ingewikkelde outomatiese toerustingprojekte moet een stel toerusting dikwels verskeie eksterne M12-verbindingssensore of -aktuatorre verbind, terwyl die interne stroombaanraad verskillende-afstand plastiekverbindingsstukke soos XH2.5 en PH2.0 gebruik. Sonder voorvervaardigde geïntegreerde veelvertak-kabelstelle moet kliënte verskeie afsonderlike los kabels koop en dan op die werf handmatig draadverdeling, afskraping, terminaal-krimping, verbindingsstukmontasie, draadsortering, etikettering en meervoudige kontinuïteitsinspeksies uitvoer. Afsonderlike kabels het verskeie nadele: rommelige interne bedrading binne kasse, moeilike roetebeheer, onkonsekwente krimpkwaliteit, hoë handwerkbelasting, moeilike onderhoud en foute-opsporing, asook ’n verhoogde risiko van verkeerde bedrading. Ons fabriek se vooraf beëindigde veelvertak-geïntegreerde kabelstel los hierdie praktiese ingenieursprobleme volledig op.

Eerstens vereenvoudig die hoogs-geïntegreerde, veelvuldige takke eenstukstruktuur die stelselbedrading en kabinetopset. Een enkele kabelbondel integreer ‘n M12-4P vroulike, ‘n M12-5P manlike en ‘n M12-8P vroulike aan die een kant, tesame met ‘n XH2.5-2P (drie takke), ‘n XH2.5-4P en ‘n PH2.0-4P aan die paneelverbindingskant. In plaas van verskeie verspreide onafhanklike kabels te hanteer, hoef toestelmonteurs net een hoofkabelbondel te installeer. Dit verminder bedradingrommel binne beheerkabinette aansienlik, optimaliseer die ruimte vir bedrading, verkort monteertyd en verminder die waarskynlikheid van menslike foute tydens installasie. Elke tak kan met pasgemaakte identifikasiemerke gedruk word om tegnici vinnig verskillende seinkanale tydens latere onderhoud en foutdiagnose te laat onderskei.

Ten tweede verseker gestandaardiseerde fabriekproduksie en volledige elektriese toetse betroubare prestasie van elke tak. Alle M12-sirkelkontakte word saamgevoeg met ‘n presiese krimp-proses. XH2.5- en PH2.0-kontakpunte maak gebruik van outomatiese kontak-krimp-toerusting om ‘n stabiele krimp-hoogte en trek-krag te verseker. Elke voltooide kabelstel ondergaan volledige toetsing: kontinuïteitskontrole vir elke pen-na-pen-kring, veelkanaal kortsluitingsopsporing, insulasiestatus-inspeksie en visuele voorkomkontrole. Aangepaste pen-uitgangs- en draadvolgorde kan streng volgens die kliënt se bedradingdiagramme uitgevoer word. Handmatige velddraadkrimping word maklik deur werknemervakkundigheid en gereedskapversletting beïnvloed, wat verborge probleme soos los kontakpunte, koue krimping en verkeerde bedrading veroorsaak. Ons 100% fabriek-getoetste voltooide kabelstelle elimineer tweedebestelling ter plase, stel produkgehalte eenvormig vas en verbeter die langtermyn-stabiliteit van die hele toestelsisteem.

Derde, buigsame, veel-dimensionele aanpassing pas verskeie meganiese en elektriese vereistes aan. Nie net die totale kabelboom-lengte is aanpasbaar nie, maar elke onafhanklike taklengte kan ook afsonderlik aangepas word om by die werklike installasie-afstand tussen eksterne sensore en interne PCB-bordposisies te pas. Kliënte kan ‘n geskikte draaddikte volgens sein-tipe en werkstroom kies. ‘n Geskermde weergawe is opsioneel vir analoogseine of swak-sein-oordrag in ‘n omgewing met sterk elektromagnetiese steuring om weerstand teen steuring te verbeter. Twee buitemateriaal-opsies is beskikbaar: koste-effektiewe PVC vir vasgelegde binne-kabinet-installasie; PUR-buitebedekking vir toepassings wat gereelde buiging, sleep of olbespatting-weerstand vereis. Aangepaste kabelmerkings en taketikette word ondersteun vir projek-nabootsing. Die aangepaste diens dek klein-bulks monsterprototipewerorders sowel as grootvolume massaproduksie vir groep-toerustingprojekte.

Vierdens, voldoen hibried-konnektor-toepassing aan gemengde koppelvlak-interkonneksievereistes tussen velddraadapparatuur en interne stroombaanborde. Die M12-reeks is die hoofsaaklike ronde konnektor vir industriële sensore en aktuatorre, wat wyd op produksieplektoerusting gebruik word; XH2.5 en PH2.0 is algemene draad-na-bord plastiek-konnektors vir PCB’s binne beheerkaste. Hierdie kabelstel bewerkstellig direkte omskakeling tussen industriele M12-velfkantkoppelvlakke en klein-pit-koppelvlakke op bordevlak, wat tussen-in adaptermodules en ekstra oorgangskoppeling vermy, en kliënte help om die volledige masjien se BOM-lys te optimaliseer sowel as tussen-in koppelvlakke te verminder wat potensiële foutebronne is. Die M12-skroefsluitmeganisme verskaf goeie anti-vibrasieprestasie vir velddraadapparatuur; tin-geplateerde en goud-geplateerde kontakte handhaaf ‘n stabiele elektriese verbinding onder komplekse werkomstandighede.

Vyfdes, dit verminder die omvattende vervaardigings- en naverkoopkoste vir toestelvervaardigers. Nadat hierdie voltooide multi-tak-kabelstel ontvang is, slaan vervaardigingspersoneel verskeie ingewikkelde handprosedures oor: kabelsnyding, multi-weg draadverdeling, isolasieverwydering, terminaal-krimping, verbindingshuisassamblage, draadsortering, etikettering en multi-kanaal elektriese selftoetse. Die monteringslas word duidelik verminder, terwyl kwaliteitsvariasies wat deur verskillende operateurvaardigheidsvlakke veroorsaak word, vermy word. Let asseblief op dat XH2.5- en PH2.0-terminale tot nie-verseëlde plastiekverbindings behoort en binne ‘n verseëlde kasbehuising geplaas moet word; hulle mag nie direk aan buitelugreën, stof of vloeistofspats blootgestel word nie. Die M12-waterdigte funksie werk slegs onder ‘n volledig ingepasde en geslote toestand.

Samevatting van kernvoordelelys:

• Geïntegreerde multi-tak saamgestelde kabelstel: M12-4P vroulik / M12-5P manlik / M12-8P vroulik na XH2.5-2P×3 / XH2.5-4P / PH2.0-4P hibried-onderskeidingsomset
• Fabriek-voorgekrimp en 100% elektries getoets oor verskeie kanale; ondersteun aangepaste pen-uitset, draadvolgorde en draad-toekennings volgens kliënt se tekeninge
• Eenstuk-mevleuelontwerp verminder die warboel van kabels binne die kas, vereenvoudig montasie en maak latere instandhouding en foute-opsporing gerieflik
• M12-skroefsluit industriële-kwaliteit-konnektors bereik IP67-gradering wanneer volledig ingepas, geskik vir veld-sensor- en -aktuator-aansluitings
• Afwesige aanpasbare totale lengte en elke onafhanklike taklengte, om verskeie meganiese uitleg- en installasie-ruimtevereistes aan te pas
• Opsionele beskermde konstruksie verbeter weerstand teen elektromagnetiese steuring vir analoog- en swak-signaal-oordrag
• Opsionele PVC / PUR-buiteomhulsel; buigbestendige geplated-kopergeleiers vir lang dienslewe
• Maak direkte interkonneksie moontlik tussen velddraad-M12-toestelle en PCB-vlak XH / PH-konnektors, wat tussenstappe adapters verlaag
• Elimineer terplekke krimping, splitting en harnasvervaardiging, verhoog produksiedoeltreffendheid en verminder die risiko van herwerk.
• RoHS-gehalte grondstowwe, halogeenvrye opsie beskikbaar vir wêreldwye uitvoer van nywerheidsuitrustingsprojekte.

Hierdie pasgemaakte veelvertakting M12-na-XH/PH saamgestelde harnas word wyd gebruik in industriële outomatisering, sensorgewerf-stelsels, intelligente beheertoestelle, new-energy bykomende beheermodules en volledige stel kasintegrasiemoduleprojekte.

1. Industriële outomatisering en sensorgewerf-stelsel

Geoutomatiseerde vervaardiglyne moet seine van verskeie verskillende-pen M12-sensors (nabyheidssensors, foto-elektriese sensors, druk-oordragders) insamel. Hierdie veelvertakting-harnas verbind hierdie velddraadsensors sentraal met interne PCB-borwe met XH2.5- en PH2.0-koppelaars om gekonsentreerde toegang tot multi-kanaal seine te bewerkstellig.

2. Intelligente beheureenheid en ingebedde toestelle

Baie ingebedde beheertoestelle gebruik M12 as buiteveld-interfaces en XH / PH klein-pit-verbindingstoestelle op interne stroomborae. Die aangepaste lengte, veelvertakte kabelstel dien as passende interne-buite verbindingsbedrading vir voltooide beheer-eenhede.

3. Nuwe-energie-hulpmoniteringsmodules

Fotovoltaïese en energie-opslag-hulpmoniteringseenhede gebruik verskeie buite-M12 temperatuur-, vogtigheids- en statussensore. Hierdie saamgestelde kabelstel voer veelrigting-sensorseine na die hoofbeheer-PCB binne toestelkaste.

4. Volledige stel beheerkasintegrasie

Stelselintegrators gebruik hierdie voorvervaardigde, veelvertakte kabelstel binne beheerkaste. Dit vervang verskeie verspreide afsonderlike kable, maak interne bedrading netjies en gestandaardiseer, versnel die groepmontasie van kaste en waarborg konsekwente bedrading van elke kas-eenheid.

5. Toetsapparatuur en prototipe-navorsings- en ontwikkelingsprojekte

Tydens die toestel-navorsing-en-ontwikkeling- en prototipe-proefvervaardigingsfases, staar kliënte dikwels voor gemengde-koppelingsvereistes van verskeie sensore en stroombane. ‘n Aangepaste spesifikasie-mevleuel-kabelstel kan vir prototipe-verifikasie en klein-bulkgroep-proefloop afgestem word.

6. Slimme Meganiese Toestelle & Spesiale Doeleindesoutomatiseringstoestelle

Nie-standaard spesiale meganiese toestelle is toegerus met gemengde M12-veldkoppelaars en meervoudige-spesifikasie-bordvlak-koppelaars. Hierdie aangepaste saamgestelde kabelstel los die meevleuel-signaalverbinding op en optimaliseer die binne-ruimte-uitreiking van die hele toestel.

V1: Wat is die waterdigheidstoestand van hierdie kabelstel? Is al die koppelaars waterdig?
A1: Slegs M12-koppelaars kan ‘n IP67-waterdigheidsgradering bereik, en dit geld slegs wanneer hulle volledig vasgeskroef is met die gepasste teenkoppelaars. Die XH2.5- en PH2.0-plastiekterminale is nie waterdig nie; hulle moet binne kasse of beskermende behuisinge geïnstalleer word, nie vir direkte buitegebruik nie.

V2: Kan ek die pen-toedeling, draad-volgorde en die lengte van elke individuele tak aanpas?
A2: Ja. Ons ondersteun aangepaste pen-uitset, draad-toekenningskaart, totale kabelboom-lengte en die lengte van elke tak volgens jou meganiese tekening en elektriese spesifikasie. Verskaf asseblief volledige vereistes tydens bestelling. Aangepaste tak-afmetings en pen-toekennings is gewoonlik slegs beskikbaar vir groot bestellings.

V3: Kan ek ‘n geskermde kabel kies? Wanneer moet die geskermde weergawe gekies word?
A3: Geskermde konstruksie is opsioneel. Kies asseblief ‘n geskermde kabelboom vir analoog-signalers, swak sensoren-sein-oordrag in ‘n omgewing met sterk elektromagnetiese steuring. Die nie-geskermde weergawe is koste-effektief vir gewone digitale skakel-signalers en klein-stroom bykomende kragkringe.

V4: Wat is die verskille tussen PVC- en PUR-buitebedekking? Hoe moet ek kies?
A4: PVC het 'n goeie koste-prestasie-verhouding vir vaslê binne kabinette. 'n PUR-buitekassie bied uitstekende oliebestandheid, slytbestandheid en buigmoegheidsbestandheid, en is geskik vir toepassings met gereelde buiging, sleep of oliebesmetting.

V6: Watter stroom kan hierdie kabelbundel dra? Kan dit vir 'n hoëvermoë hoofkraglus gebruik word?
A6: Die werklike dra-stroom hang af van die draaddikte wat u kies. Hierdie kabelbundel is ontwerp vir sein-oordrag en klein-stroom aanvullende kragvoorsiening. Dit word nie aanbeveel vir hoëstroom hoofkragkringe nie. Bevestig asseblief die draaddiktespesifikasie volgens u werklike bedryfsstroom.

V7: Word pasgemaakte draadmerke en taketikette ondersteun?
A7: Ja. Pasgemaakte gedrukte merke kan op elke tak vir kanaalidentifikasie bygevoeg word, wat installasie en latere instandhouding vergemaklik.

V8: Seinstabiliteit tree na installasie op; watter punte moet ondersoek word?
A7: Asseblief kontroleer sleutelitems: bevestig dat M12-konnektors volledig vasgeskroef is; kyk of XH / PH-terminalle heeltemal ingedruk is en geen gedeeltelike terminal-ontsnapping plaasvind nie; verifieer dat die draadvolgorde en pen-uitset ooreenstem met die toesteldefinisie; ondersoek die kabel vir krabbe of beskadiging; vir die geskermde weergawe, bevestig korrekte aarding van die skerm-laag. Vervang die kabelstel indien fisiese beskadiging voorkom.

V8: Bevat die pakket passende M12-stukke en ooreenstemmende PCB-sokkels vir die XH / PH-kante?
A8: Slegs die voltooide multi-tak-kabelstel word ingesluit. Passende M12-konnektors, XH2.5- en PH2.0-PCB-sokkels word nie ingesluit nie. Kliënte moet passende toebehore volgens die projekontwerp voorberei.

V9: Kan ek klein-batch-monsters bestel? Is daar 'n minimum-bestelhoeveelheid vir nie-standaard pasgemaakte parameters?
A9: Standaardverwysingspesifikasie-monsters kan ondersteun word. Vir volledig pasgemaakte draaddikte, taklengte en spesiale pen-toekennings, kan 'n minimum-bestelhoeveelheid van toepassing wees; asseblief raadpleeg ons verkopiespan vir besonderhede.

V10: Kan halogeenvrye materiaal verskaf word vir uitvoer-georiënteerde projekte?
A10: Ja, 'n halogeenvrye grondstofopsie is beskikbaar op versoek om aan internasionale omgewingsbeskermingsinkoopstandaarde vir buitelandse toerustinguitvoer te voldoen.

Dankie dat u die produkdokument van die Aangepaste Veeltak-kabelbundel gelees het: Een Kant M12-4P Vroulik / M12-5P Manlik / M12-8P Vroulik, Teenoorgestelde Kant XH2.5-2P×3 / XH2.5-4P / PH2.0-4P, Aanpasbare Kabel-lengte. Ons maatskappy spesialiseer in navorsing en ontwikkeling, ontwerp en vervaardiging van M12-sirkelverbindings & kabelsamestellings, aangepaste veeltak-kabelbundels, draad-na-bord-kabelbundels, oorgangskabels vir nuwe energie en verskeie industriele aangepaste interkonneksie-oplossings. Ons produkte word wyd voorsien aan die industriële outomatisering-, sensorstelsel-, nuwe-energie-toerusting-, toetsinstrument- en spesiale-masjineriebedrywe.

Ons verskaf standaard kabelsamestellings wat direk van die rak beskikbaar is, terwyl ons ook volledige pasgemaakte dienste bied, insluitend pasgemaakte totale / tak-kabellengtes, pasgemaakte pen-uitgangs- en draadvolgorde, ge-skermde / nie-ge-skermde opsies, PVC / PUR / halogeenvrye materiaalkeuses, pasgemaakte draadmerkings en etiketdruk.

Indien u tegniese navrae het oor parameterbevestiging, pasgemaakte kabelvereistes, proefmonsters vir toepassing, groothandelskwotasie of projek-gebaseerde ontwikkeling van interverbindingsoplossings, neem asseblief kontak op met ons verkoopondersteuning- en tegniese span.

Ons volledige produkportefeulje sluit in M12-sensor-kabelsamestellings, lugvaartstekkerkabels, multi-tak pasgemaakte saamgestelde kabelsamestellings, draad-na-bord XH / PH-reeks kabelsamestellings, waterdigte oorgangskabels en alle soorte nie-standaard pasgemaakte kabelsamestellings. Ons ondersteun klein-batch proefmonsters, grootvolume-produksielewerings en projek-gerigte pasgemaakte ontwikkeling.

Stuur asseblief u navraag wat die produkmodel, vereiste totale en taklengte, draadgroottevereistes, bestelhoeveelheid, toepassingsomgewing en spesiale tegniese spesifikasies insluit. Ons professionele verkoop- en tegniese span sal vinnig antwoord en doelgerigte tegniese aanbevelings sowel as ’n formele kommersiële kwotasie verskaf.
