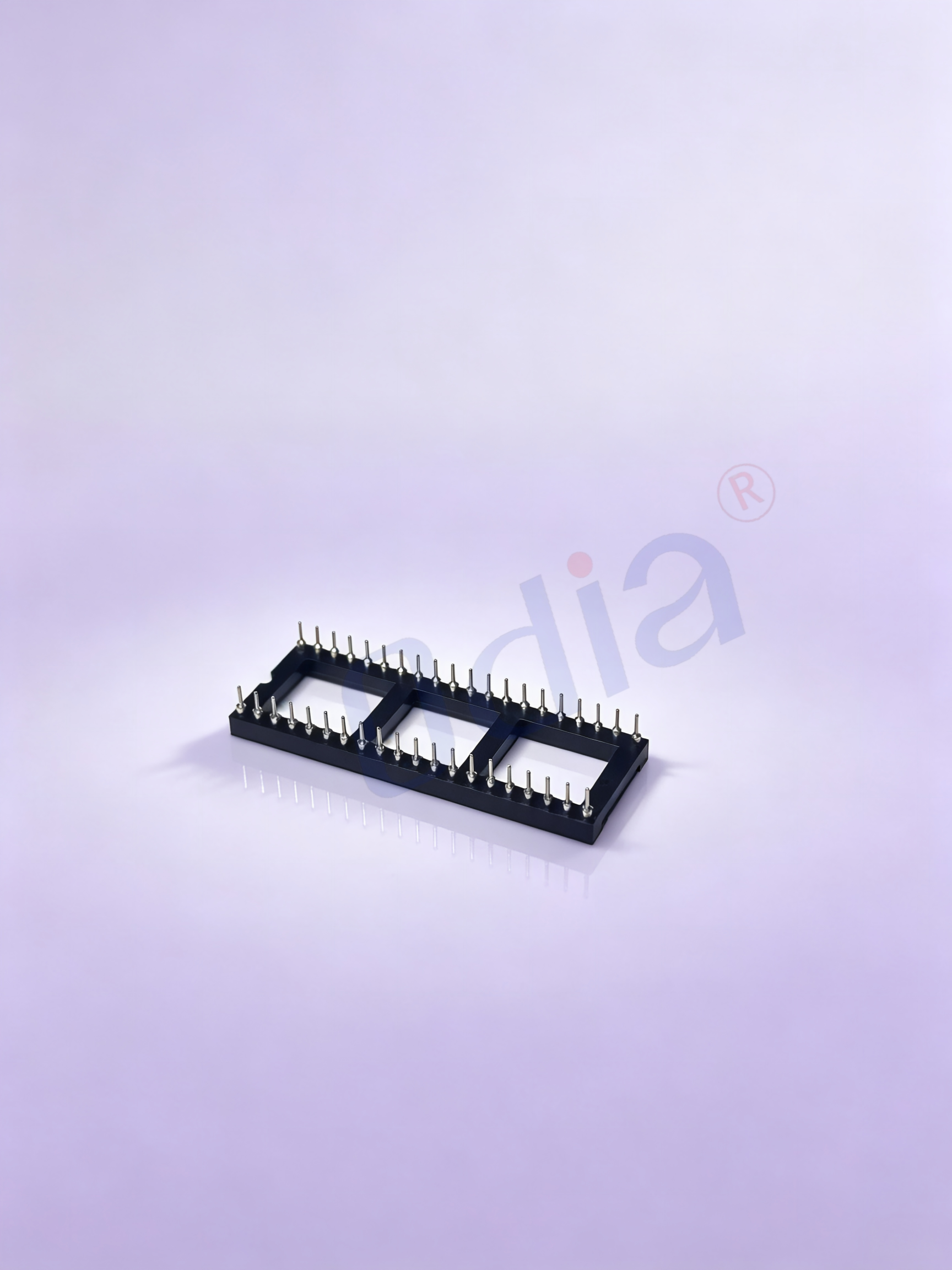

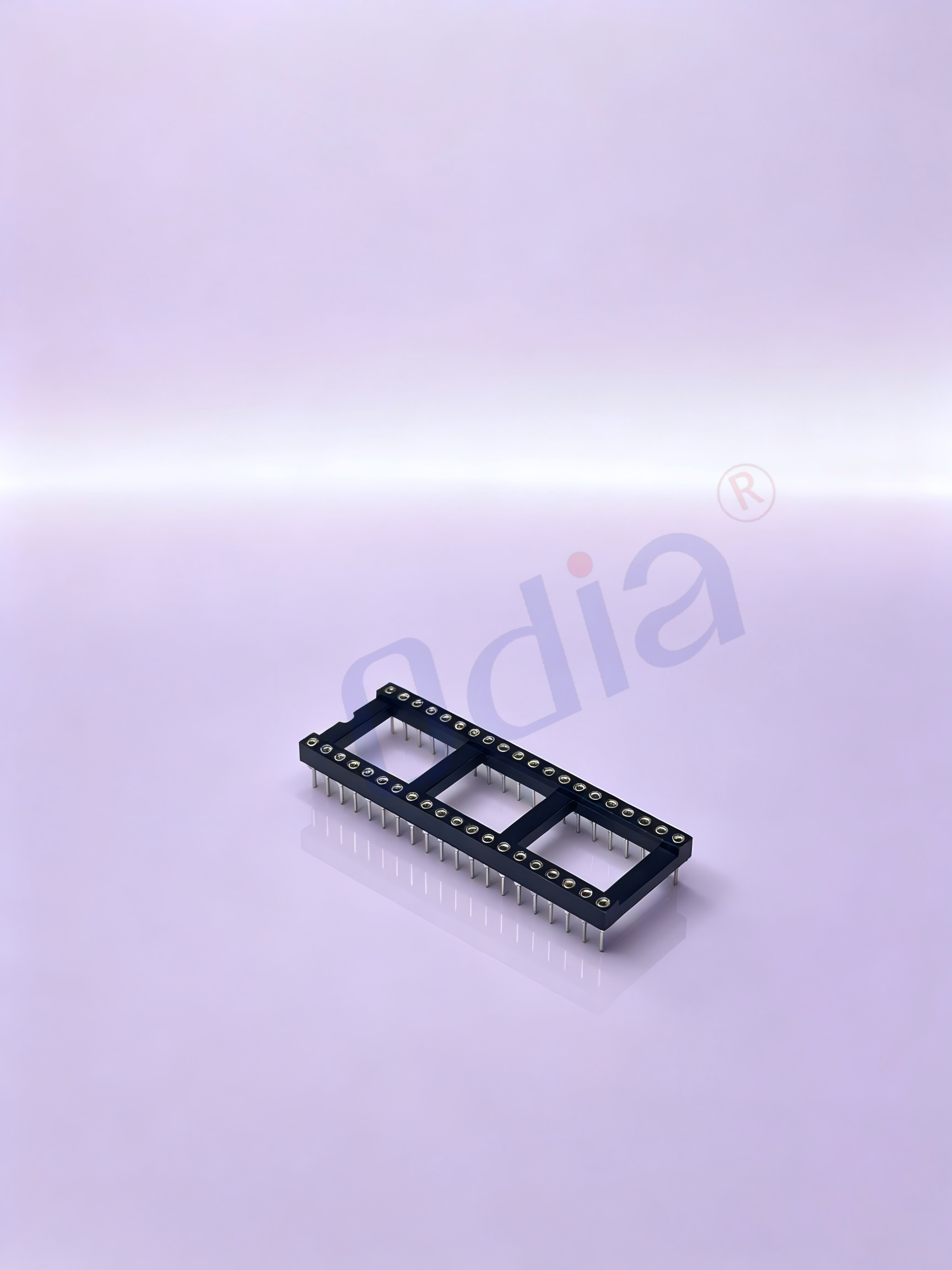

2.54×3.0 mm Ronde-gat-IC-soeket, Dubbelry 2×20P, Totale lengte 7.43 mm, 1.12×2.1 mm Vierklou-kontak, Binne-goud Buite-tin-bekleding, PPS-huisvesel

Hierdie spesiale dubbelry 2×20P ronde-gat IC-socket is gebou met 'n nywerheidsgraad PPS-behuising, presisie vierklou-veerkontakte en funksionele-gezoneerde binne-goud buite-tin platering. Dit los die spesiale komponent-pasvereiste op terwyl dit hoëvlak elektriese en meganiese prestasie behou. In vergelyking met gewone PA66/PBT IC-sockets op die mark bied hierdie produk uitstaande voordele ten opsigte van hittebestandheid, anti-vibrasie verbindingsstabiliteit, chemiese bestandheid en langtermyn dienslewe.

Hoëprestasie PPS-isolasiebehuising

Polifenielensulfied (PPS) is ’n hoë gehalte-ingenieurs-termoplast wat ver oor konvensionele nylonmateriale uitstaan. PPS het uitstekende hittebestandheid: die langtermyn-bedryfstemperatuur bereik 220 ℃, terwyl die korttermyn-piekhittebestandheid tot 260 ℃ gaan. Dit kan volledig die termiese skok van golfsoldeerprosesse weerstaan sonder dat die behuising kromtrek, sag word of dimensioneel verskuif. Selfs onder aanhoudende hoëtemperatuur-toestande behou PPS die meeste van sy meganiese styfheid, sodat die kontak nie sy presisie van inpassing na langdurige bedryf verloor nie. Benewens sy termiese eienskappe het PPS ’n lae koëffisiënt van termiese uitsetting en uitstekende dimensionele stabiliteit teen temperatuurswisselinge. Dit weerstaan die meeste sure, alkalië, organiese oplosmiddels en industriële stofkorrosie, wat isolatoroudering en isolasiegebrek in ’n streng werksomgewing voorkom. Sy inherente UL94-V0-vlamvertragende eienskap verhoog die veiligheidsvlak van die hele toestel en verminder die vuurgevaar wat deur kortsluitings veroorsaak word.

1,12 × 2,1 mm Presisie-vierklou-veerkontak

Die fosfor-brons vierklou-kontak is presies 1,12 × 2,1 mm groot vir die inset van ronde pynne. In teenstelling met eenvoudige twee-klou-kontakke, skep die vierklou-struktuur vier onafhanklike, eenvormige kontakpunte wat die ingevoegde pin omring. Veelpunt-kontak vergroot die kontakoppervlakte en vasgrypkrag, wat doeltreffend die kontakweerstand verminder. Tydens meganiese vibrasie, skok of ligte verskuiwing van die pinposisie kan die vierklou-struktuur steeds ’n stabiele elektriese verbinding handhaaf en onderbreekde seinverlies voorkom wat dikwels by goedkoop twee-klou-sokkels voorkom. Die rou fosfor-bronsmateriaal bied uitstekende elastiese moegheidsbestandheid. Na herhaalde in- en uitsteek-siklusse bly die kontakveerkrag stabiel sonder permanente ontspanning. Die inset- en verwyderingskrag is noukeurig gekalibreer: dit is maklik vir handmatige prototipering en foutopsporing, sowel as vir outomatiese monteringsbewerkings geskik.

Binnegoud, buite-tin funksionele-gesone platering

Inner-Goud Buite-Tin platering optimaliseer prestasie deur oppervlakfunksie-afdeling. Die binne-aanpasoppervlak binne die ronde gat is met goud geplateer. Goud verskaf uitstekende anti-oksidasie- en anti-verdonkeringsvermoë. In vogtige, stofagtige of hoë-temperatuur-werkomgewings behou die goudoppervlak ultra-lae, stabiele kontakweerstand, wat verstoring-vrye oordrag van swak analoog- en hoëspoed-digitale seine waarborg. Die buite-soldeerstert vir PCB-soldering is suiwer tin-geplateer. Tinplatering bied uitstekende soldeer-benatbaarheid en is kompatibel met golfsoldering, deurgat-herwerkings- en handmatige herstelprosesse. Dit vorm robuuste soldeerverbindings tussen die sokkie en die PCB-bord, en verminder die risiko van koue soldeerverbindings of losmaking van soldeerverbindings. Hierdie plateringsoplossing vermy onnodige koste wat gepaard gaan met volledige goudplatering, terwyl dit terselfdertyd die risiko van swak kontak wat gepaard gaan met volledige tinplatering voorkom, en bereik dus 'n perfekte balans tussen hoëbetroubaarheidsprestasie en kommerciële kostebeheer.

Aangepaste Uitsny-Lay-out & Standaard Kompatibiliteit

Selfs met die aangepaste uitsny-verandering bly die sokkel steeds die nykstandaard 2,54 mm pit, 3,0 mm rywydte en 7,43 mm totale hoogte. Kliënte kan standaard IC-sokkels direk vervang sonder om die hele PCB weer te ontwerp; geen volledige PCB-herontwerp is nodig nie, wat die projekontwikkelingsiklus en koste vir skikkingverandering bespaar. Die dubbelry 2×20P-vormfaktor verskaf genoeg sein-kanale vir kompakte toerusting, terwyl die uitsny-openinge fisiese ruimte vir die skyfie-liggaam, monteerhardeware of nabygeleë komponente laat. Elke produksieparty gaan deur streng inkomende materiaalinspeksie, tydens-proses dimensie-monitering en elektriese toetsing van die voltooide produk om konsekwente gehalte vir volumevervaardiging te waarborg.

Dank aan die hoë-temperatuur- en korrosiebestandheid van PPS, die vierklou-anti-vibrasie-kontakprestasie en die spesiale aangepaste uitsnyfunksie, word hierdie dubbelry 2×20P IC-sokekassie wyd gebruik vir aangepaste verbindingstake oor verskeie nywerhede, insluitend industriële beheer, presisietoetsinstrumente, ingebedde intelligente hardeware, motorbykomende elektronika en laboratoriumnavorsingsapparatuur.

Industriële beheertoerusting

Dit word toegepas op aangepaste PLC-perifere modules, spesiale seinopvangborde, veldbus-koppelstuk-eenhede en relaismonteerborde. In industriële omgewings kom dikwels hoë omgewingstemperature, meganiese vibrasie, stof en chemiese dampbesoedeling voor. Die PPS-huisvesel weerstaan ​​harde omgewingsaanvalle; die vierklou-multipuntkontak voorkom onverwagse seinverlies wat deur vibrasie veroorsaak word. Die aangepaste kolomuitsny maak plek vir IC-modules met spesiale vorms en bordkomponente.

Presisietoets- en -meetinstrumente

Geskik vir laboratoriumgraad-toetser, data-inwinningsloggers, outomatiese toetstoerusting (ATE), seinopsporingsinrigtings en draagbare analitiese instrumente. Presisie-metinginstrumente vereis ultra-stabiele sein-oordrag. Goudgeplateerde kontakoppervlak verlaag seinverswakking tot 'n minimum. Meer as 1000 koppelingsiklusse ondersteun gereelde module-ruiling tydens ontfouting. Aangepaste uitgesnyde opening pas by spesiale-omtrek-toetsskakels. Die stabiele dimensies van PPS-materiaal verseker langtermyn herhaalbaarheid van toetsakkuraatheid.

Ingeboude stelsel en intelligente hardeware

Gebruik vir aangepaste MCU-aanpasbordjies, FPGA-kerndraerbordjies, spesiale enkelbordrekenaar-toestelle en intelligente beheereenhede. Tydens die produk-ontwikkelingsfase pluk en steek ingenieurs gereeld kernmodule in en uit. Hierdie sokkel voldoen aan prototipe-ontfoutings- en klein-bulkgroep-produksievereistes. 'n Aangepaste leë uitgesnyde uitlegte los meganiese interferensieprobleme tussen die IC-skakel en die sokkelliggaam op.

Motor-toevoeglike elektroniese stelsels

Geskik vir kajuitbeheermodules, dashbordseinborde en lae- spanning aanboordmoniteringsapparate. 'n Wye bedryfstemperatuurreeks van -40 ℃ tot +85 ℃ pas aan by die dramatiese temperatuurvariasie binne die voertuigkajuit. Anti-vibrasie vierkloukontak weerstaan voortdurende vibrasie tydens bestuur om 'n stabiele elektriese verbinding te behou.

Navorsings- en Onderwyspraktiese Toerusting

Toegepas op universiteitselektronika-onderwysstelle, wetenskaplike-navorsingspraktiese stroombane en elektronikawedstrydprototipiewaardevolle hardeware. Deurgangsgatlasering is gerieflik vir laboratoriummontasie. Aangepaste uitsnystruktuur ondersteun spesiale eksperimentele skyfietoetsing. Robuuste PPS-behuising verleng die lewensduur vir herhaalde studentebenutting.

Aangepaste Hoë-end Verbruikerselektronika

Geïmplementeer in spesiale slimbeheerpanele en professionele oudio-visuele randapparatuur. Binne-goud-buite-tin-bekleding balanseer betroubaarheid en massaproduksiekoste. RoHS-nakomende materiaal ondersteun globale uitvoervereistes vir verbruikersafgelaaide produkte.

V1: Watter voordeel bied PPS-behuising ten opsigte van PA66-nylon IC-socket?
A: PPS is 'n hoëgraadse ingenieursplastiek. Dit het veral hoër hittebestandheid, uitstekende dimensionele stabiliteit en chemiese korrosiebestandheid. PPS sal nie onder hitteskok tydens golfsoldeerwerk of langdurige bedryf by hoë temperature vervorm nie. Dit weerstaan industriële stof, suur en oplosmiddelerosie, wat die lewensduur van die socket verleng. Dit is meer geskik vir industriële toepassings, hoëtemperatuur-omgewings en streng vibrasie-toestande.

V2: Is hierdie socket kompatibel met standaard 2,54 mm ronde pen-kopstukke?
A: Ja. Die 2,54 mm spasiëring volg die internasionale nywerheidsstandaard. Die vierkloukontak met afmetings 1,12 × 2,1 mm is gekalibreer vir standaard ronde pen-stukke. Let asseblief op dat dit vir ronde pene ontwerp is; vierkantige pene sal oormatige insetkrag genereer en die veerkontakte mag beskadig.

V3: Wat is die definisie van 'n totale lengte van 7,43 mm?
A: 7,43 mm is die totale vertikale hoogte, gemeet vanaf die onderste PPS-monteeroppervlak tot by die boonste ronde-gat-insetopening. Hierdie lae-profielhoogte is vir toerusting met beperkte interne vertikale ruimte. Ons aanvaar aangepaste nie-standaardhoogtemodifikasies op versoek.

V5: Hoekom kies vierkloukontak in plaas van tweekloukontak?
A: Vierkloukontak verskaf vier onafhanklike kontakpunte teen die ingevoegde pen. Dit bied ’n groter vasgrypkrag, laer kontakweerstand en sterker weerstand teen vibrasie en skok. Dit handhaaf ’n stabiele verbinding onder klein penverskuiwing en voortdurende vibrasie, wat die risiko van onderbreking van seinverbindings effektief verminder; dit is beter vir presisie-instrumente en industriële omgewings.

V5: Kan hierdie sokkel die standaard golf-soldeerproses deurgaan?
A: Ja. Die PPS-isolasie-element weerstaan die termiese impak van golf-soldeer sonder vervorming. Die tin-geplateerde soldeerstert bied goeie soldeerbaarheid vir volledige, betroubare soldeerverbindings. Volg asseblief die standaard soldeer temperatuurprofiel; vermy te lankdurige hoë-temperatuur uithou-tyd.

V6: Wat is die nominaal-stroom per pen?
A: Elke kontak is vir 3 A onder kamertemperatuur beoordeel. Wanneer verskeie aangrensende kontakte gelyktydig hoë stroom dra, moet gepaste stroomverlaging oorweeg word volgens die werklike temperatuurverhoging om langtermyn stabiele bedryf te waarborg.

V7: Is die produkte RoHS-konform en ondersteun julle aanpassing?
A: Alle produkte voldoen aan die RoHS-vereistes; nalewings-toetssluite kan voorsien word. Ons ondersteun aangepaste pen-aantal, aanpassing van uitgesnyde posisie, spesiale platering, halogeenvrye materiaal en band-en-spoel verpakking om gepersonaliseerde projekvereistes te bevredig.

V8: Hoeveel koppelingssiklusse kan hierdie sokkel weerstaan?
A: Tydens standaard aansteekbedryf bereik die meganiese duurzaamheid 'n minimum van 1000 siklusse. Kontakkrag en elektriese prestasie bly gekwalifiseer. Gedwonge insetting of gebuigde pynne sal die dienslewe verkort.

V9: Watter verpakkingopsies is beskikbaar?
A: Standaardverpakking is losse polisakke vir handmontasie. Band-en-spoel outomatiese verpakking is beskikbaar vir grootvolume outomatiese SMT/THT-produksie met 'n redelike minimum bestelhoeveelheid.

Dankie dat u ons aangepaste 2,54 × 3,0 mm dubbelry 2 × 20P rond-gat IC-socket met PPS-behuising, 1,12 × 2,1 mm vierkloukontak, binne-goud buite-tin platering, oorweeg het. Hierdie aangepaste IC-socket kombineer hoë-temperatuurbestendige PPS-materiaal, 'n anti-vibrasie veelpuntkontakstruktuur en 'n aangepaste uitgesnyde meganiese uitleg om 'n betroubare aangepaste verbindingsoplossing vir industriële beheer, presisietoestelle, ingebedde hardeware en ander hoogs eisevolle elektroniese toepassings te lewer.

Ons verskaf ‘n een-stops-konnektor-dienst wat produkberading, monsterbeoordeling, groothandelskwotasie, aangepaste ontwikkeling en naverkoop-tegniese ondersteuning insluit. Ons professionele navorsings- en ontwikkelings- en tegniese span kan PCB-voetskrifriglyne, parameteroptimering en persoonlike wysigingsoplossings verskaf volgens u toesteltoepassing en tegniese spesifikasies.

Ons ondersteun wêreldwye uitvoerbesigheid, stabiele massale-leweringsvermoë en vinnige leertyd. Volledige datablaaie, nakomingssertifikate en toetsverslae kan verskaf word om u produkontwikkeling en massaproduksievoortgang te ondersteun.

Indien u enige vrae oor produkte het, monsters benodig, grootbestellings wil plaas of enige tegniese vrae het, neem gerus kontak op met ons verkoop- en tegniese ondersteuningspan. Ons verwag regtig om langtermyn-wins-winsame werksverhoudings met wêreldwye kliënte te vestig en hoë gehalte konnektorprodukte sowel as professionele dienste vir u elektroniese projekte te verskaf.
