16-pin vierkantige lugvaartkonnektor, manlik, draadsoldeer-tipe | vierkantige, sirkelvormige industriële prop.

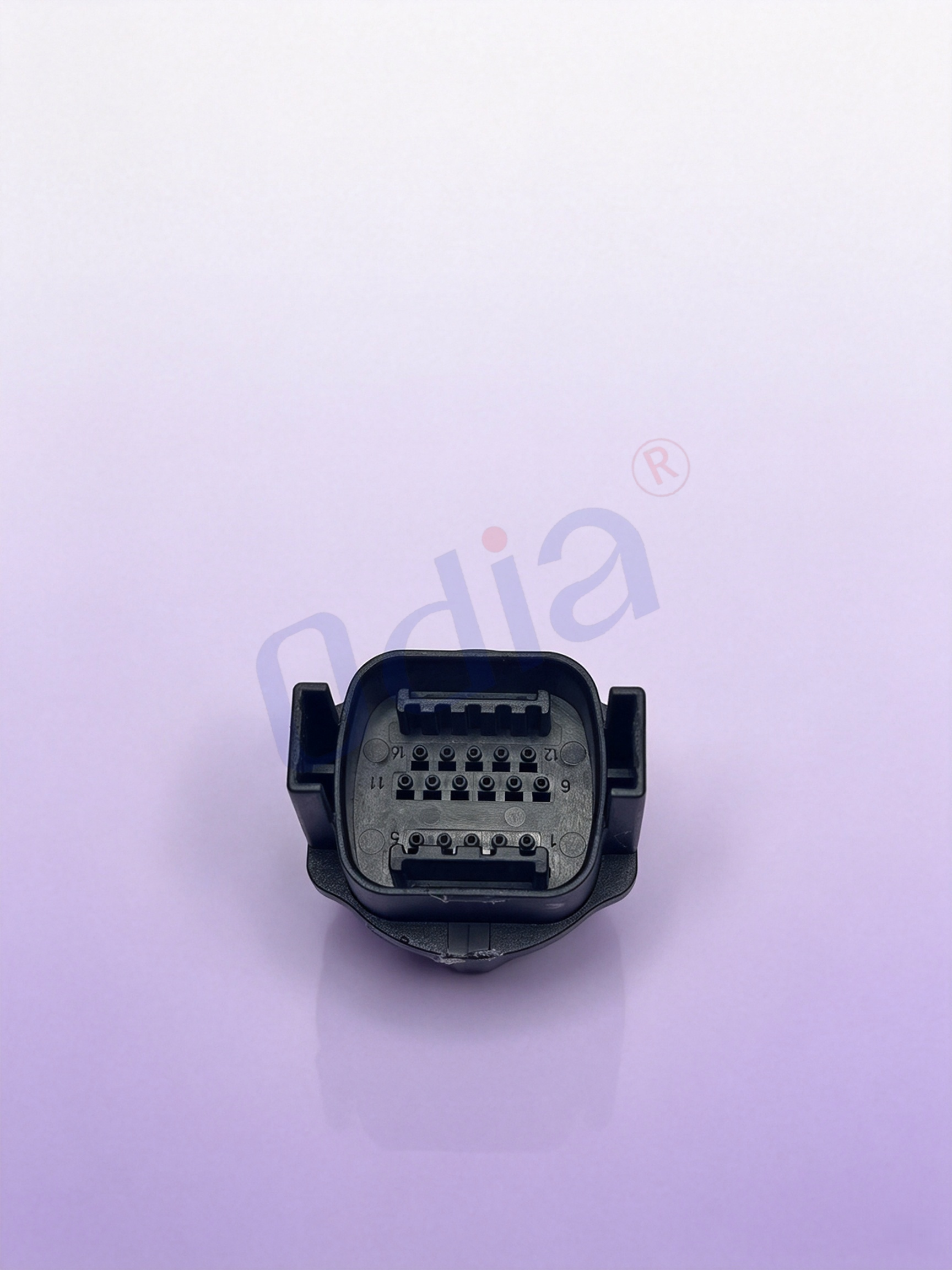

Hierdie 16-pen vierkantige manlike draadsoldeer lugvaartkonnektor het 16 kontakposisies, volledig genommer 1–16 binne die behuising vir maklike bedradingverwysing. Die vierkantige behuisingstruktuur is geoptimaliseer vir paneelmonteer- of kabelkant-manlike prop-toepassing. Die terminasiemetode is suiwer draadsoldeer, geskik vir op-site-montering en klein-batch-produksie.
Produk-oorsig
Die 16‑pen vierkantige manlike draad‑solderingslugverbindingsstuk is ’n hoëdigtheid, vierkantvormige industriële verbindingskomponent wat ontwerp is vir multi‑kanaal seinoordrag en lae‑spanningskragverbinding. In teenstelling met konvensionele ronde M‑reeks sirkelvormige verbindingsstukke, verskaf hierdie vierkantvormige prop 16 kontakposisies binne ’n kompakte vierkantige behuising, wat hoë pengetalintegrasie bereik terwyl waardevolle toerustinginstallasieruimte bespaar word. Hierdie manlike verbindingsstuk maak gebruik van ’n velddraadsolderingsafbreekontwerp, wat tegnici in staat stel om kabelmontasie ter plaatse met ’n standaardsolderyster te voltooi, sonder spesiale krimpapparatuur of toepassingsspesifieke gereedskap. Dit word wyd gebruik vir die verbinding van beheerborde, sensorgroepe, verspreide I/O‑modules en stelselperifere toestelle oor industriële toerusting, outomatiseringstoestelle, nuwe‑energie modules en buitepadmeganiese stelsels.
Vervaardig met hoëprestasie-ingenieurskunsplastiek behuising, lewer hierdie 16-pen manlike soldeer-tipe vierkantige lugvaartstekker goeie meganiese sterkte, isolasieprestasie en weerstand teen omgewingsouerwording. Die binneholte is presies gevorm met genommerde penposisies van 1 tot 16 vir duidelike identifikasie, wat misverbinding tydens handmatige soldeerwerk verhoed. Die sluitflensies aan albei kante verseker veilige vergrendeling na insteking, wat losmaking as gevolg van toestelvibrasie, meganiese skok en kabeltrekkrag teenstaan. Danksy sy hoëdigtheid-16-pen uitleg, betroubare soldeerkontakte en kompakte vierkantige buitelyn, dien hierdie koppelaar as ’n koste-effektiewe oplossing vir multi-sein interkonneksie waar spasie beperk is en baie sein kanale vereis word. Alle eenhede voldoen aan CE- en RoHS-vereistes vir wêreldwye uitvoergerigte industriële toepassings.
Produkspesifikasies en tegniese parameters
Hierdie 16‑pen vierkantige manlike draad‑soldeer lugvaartkonnektor het 16 kontakposisies, volledig genommer van 1 tot 16 binne die behuising vir maklike bedradingverwysing. Die vierkantige behuisingstruktuur is geoptimeer vir paneel‑pas of kabelkant-manlike prop-toepassing. Die terminasiemetode is suiwer draad‑soldeer, geskik vir op‑plek-montering en klein‑partyproduksie. Die standaardproduk word verskaf met ’n swart vlambestendige plastiekbehuising. Aangepaste wysigings vir behuisingmateriaal, penopdrag en spesiale oppervlakbehandeling is beskikbaar op versoek van die kliënt. Elke voltooide konnektor ondergaan ’n streng visuele inspeksie, kontinuïteitstoets en isolasieweerstandstoets voor versending om konsekwente partykwaliteit te waarborg.
1.1 Strukturele en materiaalparameters
Die behuisingmateriaal is hoëgraadse, vuurvaste PA66-ingenieursplastiek, swart van kleur, en word in een stuk spuitgevorm. Die ingeboude sykant-slottande is geïntegreer met die behuising om ‘n stabiele koppelingskrag te verseker en onbedoelde ontkoppeling onder vibrasie te voorkom. Die binneholte is presies gevorm met duidelike pennommermerke (1–16), wat bedrywers help om elke terminaal vinnig te identifiseer tydens solderwerk en die menslike bedradingfoutekoers te verminder. Geleidende pene is van hoë suiwerheid, suurstofvrye koperlegering met goudgeplateerde kontakoppervlaktes vir anti-oksidasie en stabiele geleiding. Alle solderterminale is vergroot om ‘n volstaande solderplaatoppervlakte te bied, wat die risiko van koue solderverbindings, skynsoldering en draadafval verminder. Die koppelaar ondersteun veelstrengige, gevlegte koperdrade. Die aanbevole draaddikte wissel van 18 AWG tot 24 AWG, wat geskik is vir seinvlak-kable en lae-kragvoorsieningsdrade. Die aanbevole draadafskraap-lengte is 5–8 mm vir optimale solderresultate. Die vierkantige buitevormstruktuur voorkom rotasie tydens koppeling en verseker altyd korrekte oriëntasie wanneer die prop ingevoeg word.
1.2 Elektriese prestasieparameters
Gegradeerde stroom per kontak: 3 A. Gegradeerde spanning: 250 V wisselstroom/afwisselstroom. Dielektriese weerstandspanning: 1500 V wisselstroom vir 1 minuut sonder deurbraak of vonk‑oor. Isolasieweerstand ≥1000 MΩ onder normale omgewings temperatuur en vogtigheid. Kontakweerstand ≤5 mΩ. Goudgeplateerde kontakoppervlak onderdruk effektief die dryf van kontakweerstand wat veroorsaak word deur langtermynoksidasie, stofophoping en vogterosie. Meganiese koppelingslewe bereik meer as 1000 inset‑en‑verwyderingsiklusse. Selfs na herhaalde aan‑en‑afsteekbewerkings bly die elektriese prestasie stabiel, wat betroubare veelkanaalsignaal-oordrag verseker. Die koppelaar is hoofsaaklik ontwerp vir signaal-oordrag en lae-stroom bykomende kragkringe, nie vir hoë-stroom hoofkragkringe nie.
1.3 Meganiese prestasieparameters
Geïntegreerde sykantvergrendelingsstruktuur verskaf betroubare vasgrypkrags na koppeling. 'n Anti-verkeerde-oriëntasie-vierkantvorm voorkom verkeerde inset. Die vergrendelingskammetjies kan herhaalde vergrendelings- en ontgrendelingsiklusse weerstaan sonder maklike breuk. Die hele montering kan vibrasietoetstoestande van 10–2000 Hz weerstaan, wat dit aanpas vir toestelle wat onder aanhoudende meganiese vibrasie werk. Soldeerterminale is verstewig om kabeltrekkrag te weerstaan, wat terminaalverskuiwing of ont-soldering onder kabelspanning voorkom. Die plastiekbehuising besit goeie impakweerstand teen gewone buitelandse meganiese botsings.
1.4 Omgewingsprestasieparameters
Werktemperatuurreeks: ‑40 ℃ ~ +85 ℃. Stoor-temperatuur: ‑45 ℃ ~ +110 ℃. Die plastiek behuising handhaaf stabiele fisiese eienskappe onder wyd wisselende temperatuurtoestande, sonder krake of vervorming tydens koud‑warm wisseling. Dit kan aanhoudend werk onder relatiewe vogtigheid tot 90% in nie‑kondenserende omgewings. Die basiese weergawe van die behuising bied stofbestandheid en spatwaterbeskerming vir beskermde binne‑ of half‑buite installasie-omgewings. Dit word aanbeveel om ’n eksterne beskermende behuising of versegelings-toebehore by te voeg indien dit in omgewings met baie stof of voortdurende spatwater buite gebruik word. Die materiaal het anti‑ouerings-eienskappe en weerstaan stadige afbreek wat deur langdurige binne-omgewingsvoorwaardes veroorsaak word.
1.5 Solderingsprosesparameters
Aanbevole soldeeryster-temperatuur: 240 ℃–250 ℃. Die soldeer-tyd vir een enkele punt moet binne 2–4 sekondes beheer word om hoë-temperatuur-skade en vervorming van die plastiek behuising te voorkom. Looidvrye soldeerdraad is toepaslik en voldoen aan die RoHS-milieubeskermingsvereistes. ’n Redelike gaping tussen aangrensende soldeerkontakte verminder doeltreffend die risiko van tinbrug-kortsluitings tydens handmatige soldeerwerk. Operateurs kan die bedradingwerk met ’n gewone soldeeryster voltooi; geen spesiale krimptuig word benodig nie. Dit is geskik vir beide terplekke-veldaanpassing en kleinvolume-werkswinkelmontasie.
Produkkenmerke en kernmededingende voordele
Ons 16‑pen vierkantige manlike draad‑soldeer lugvaartkonnektor kombineer 'n hoëdigtheidveel‑pen uitleg, 'n vierkantige anti‑verkeerd‑insteekstruktuur en gerieflike velddraadsoldeerbeëindiging, wat baie praktiese probleempunt in veelkanaal seinverbindingprojekte oplos. In vergelyking met ronde veel‑pen konnektors bespaar sy vierkantige vorm faktor installasie ruimte en verskaf anti‑rotasie posisionering. Die draad‑soldeerstruktuur bied hoë veerkragtigheid vir ingenieurswerfbedrading, toestelherstel en naverkooponderhoudswerk. Duidelike pennommermerkings binne die holte verminder bedradingsfoute aansienlik. 'n Betroubare sluitmeganisme voorkom dat die stekker losraak onder vibrasie. Hierdie produk bied 'n gebalanseerde prestasie en 'n mededingende koste vir veel‑sein interkonneksievereistes van industriële toestelle.
2.1 Hoëdigtheid 16‑Pen Kompakte Vierkantige Uitleg
16 seinl-kanale is binne een kompakte vierkantige behuising geïntegreer. Dit stel multi-groep sein-invoer-uitvoer-koppeling sonder die gebruik van verskeie afsonderlike lae-pin-telling-konnektore moontlik. Die vierkantige vorm bied 'n fisiese anti-verkeerde-invoegingsfunksie wat verkeerde-hoek-koppeling voorkom. Intern gedrukte pinnommers 1–16 help ingenieurs om vinnig elke seindefinisie tydens bedrading, dopings en latere instandhouding te bevestig. Die kompakte buitelyn bespaar kabinet- en toestelbinnespasie en ondersteun 'n miniaturiseringsstrukturele ontwerp vir toestelle.
2.2 Gerieflike draad-soldeer-veldterminasie sonder spesiale gereedskap
Verskil van krimpvorm-konnektore wat duur krimpvormstempels en hidrouliese gereedskap vereis, kan hierdie soldeer-tipe manlike prop net met ’n standaard soldeeryster saamgevoeg word. Dit is baie geskik vir bedryfsplek-bedrading, toestelverbeteringswerk, prototipe-foutopsporing en klein-batchproduksie. Onderhoudstegnici kan kabels vervang of op die werf herbedraai sonder om toestelle terug na die fabriek te stuur. Dit verkort die konstruksieperiode aansienlik en verminder die gereedskapbeleggingskoste vir stelselintegrators en ingenieurskliënte. Vergrote soldeerpads help operateurs om stabiele soldeerwalwalte bereik en die defektewaarvan van handmatige samestelling verlaag.
2.3 Veilige sluitstruktuur vir anti-vibrasie-toepassings
Twee geïntegreerde sykant-vaslugs vorm ‘n stewige meganiese vashegting na koppeling. Wanneer die gekoppelde toestel onder vibrasieomstandighede werk, sal die koppelaar nie toevallig losraak of afval nie. Versterkte soldeerkontakte weerstaan kabeltrekkrag, wat die risiko van onderbreking van seinoordragting as gevolg van kabeltrek verlaag. Goudgeplateerde kontakpennetjies handhaaf ‘n stabiele seinoordragtingskwaliteit vir langtermynbedryf en weerstaan oksidasie en oppervlakkorrosie onder normale industriële omgewingsomstandighede.
2.4 Streng gehandhaafde gehaltebeheer en nakoming vir wêreldwye uitvoer
Ruwstofplastiek is 'n halogeenvrye vlambestendige ingenieursmateriaal. Voltooide produkte voldoen aan die RoHS-standaarde vir wêreldwye uitvoer. Elke partjie ondergaan steekproefinspeksie vir voorkoms, kontinuïteit, isolasieweerstand en meganiese sluitprestasie. Stabiele partjie-tot-partjie-kwaliteit verminder die produkvervalkoers in eindgebruikersapparatuur en verminder die naverkoopdruk op stelselvervaardigers. Behalwe die standaardweergawe, kan ons ook aangepaste versoë ondersteun soos gewysigde penopdrag, spesiale behuisingkleur en die ontwikkeling van 'n passende vroulike teenhelfte.
Toepassingsskemas
Hierdie 16‑pen vierkantige manlike draad‑soldeerlugvaartkonnektor is hoofsaaklik gerig op veelkanaal seinoordrag en lae‑spanningsbykomende kragverbindingsgeleenthede. Dit word wydverspreid gebruik in industriële outomatiseringsbeheertoestelle, meganiese toestelbeheermodules, sensorgroepsisteme, intelligente instrumenttoestelle, nuwe‑energie bykomende beheereenhede en spesiale doeleindemeganika.
3.1 Industriële Outomatisering & Beheertoestelle
Gebruik vir seinverbinding tussen beheerhoofborde en verspreide I/O‑modules, veelvuldige sensorgroeppe en perifere aktuatorse. Die 16‑pen hoëdigtheidontwerp kan verskeie skakel- en analoogseine gelyktydig oordra. Die soldeertipe struktuur is gerieflik vir prototipusfoutekorrigerings- en terrein-toestelwyzigingsdoeleindes. Die anti‑vibrasie sluitstruktuur pas aan by die werkomgewing van vervaardigingslyne.
3.2 Intelligente Instrumente & Toetsapparatuur
Toegepas in multi-kanaal toetsinstrumente en analitiese toestelle, wat die verbinding tussen die interne stroombaanraad en die eksterne sensorgordel bewerkstellig. Die vierkantige anti-verkeerd-insteekstruktuur voorkom verkeerde insteking tydens toetse, wat die betroubaarheid van toetsdata verseker. Duidelike pennommermerkings verskaf gerief vir instrumentvervaardiging, ontleding en naverkoopherstelwerk.
3.3 Nuwe‑Energie Bykomende Beheermodules
Geskik vir die seinverbinding van energie-berging bykomende beheereenhede, fotovoltaïese randmonitoringsmodule en verwante bykomende seinkringe. Dit hanteer multi-pad monitorsein-oordrag, wat aan die kompakte uitlegvereiste van nuwe-energie-toestelle voldoen. Let asseblief op dat hierdie koppelaar slegs vir seine en lae-stroom bykomende krings gebruik word, nie vir hoë-krag hoofkringverbindings nie.
3.4 Spesiale Doeleindemeganika & Af‑Raam Elektroniese Stelsels
Pas vir ondersteunende beheerdrade vir ingenieursmasjinerie, elektroniese modules vir landboumasjinerie en ander spesiale toerusting. Die anti-vibrasie-uitskakelingsfunksie pas aan by die vibrasie wat deur meganiese bedryf veroorsaak word. Die velddraadlasfunksie vergemaklik veldherstel en vervanging van drade in masjineriediensgevalle.
3.5 Kabinet‑ingeboude en binne‑industriële toestelle
Word algemeen binne beheerkabinette en binne-intelligente toestelle gebruik vir multi-sienaal interne-eksterne koppeling. Die kompakte vierkantige behuising help om die interne kabinetbedradingopstelling te optimaliseer. Die koste-effektiewe prestasie is geskik vir massaproduksie van algemene industriële intelligente terminale.
Algemene vrae (VVK)
V1: Wat is die beëindigingsmetode van hierdie 16‑pen vierkantige manlike verbindingsstuk?
Dit is ‘n draadlas-tipe. Gebruikers voltooi kabelverbinding deur drade aan die terminale met ‘n lasyster te las. Krimpwerktuie word nie benodig nie en dit is geskik vir velmontasie en klein-batchvervaardiging.
V2: Watter draadgrootte moet ek vir soldering kies?
Aanbevole draadgrootte is 18AWG‑24AWG veelstreng-koperdraad, hoofsaaklik vir seinvlak-kabels en lae-stroom byvoeding-draad. Moet nie oordikte draad gebruik nie, aangesien dit montageprobleme of termiese skade aan die plastiekhuisie tydens soldering kan veroorsaak nie.
V3: Is hierdie verbindingsstuk geskik vir hoë-stroom voeding?
Elke kontak se nominaal-stroom is 3 A. Hierdie verbindingsstuk is hoofsaaklik ontwerp vir multi-kanaal sein-oordrag en lae-stroom byvoedingkringuitsettings. Dit word nie aanbeveel vir hoë-stroom hoofvoedingskringe nie. Vir hoë-kragtoepassings, kies asseblief ons groter grootte hoë-stroomreeks verbindingsstukke.
V4: Ondersteun hierdie vierkantige prop anti-verkeerde-invoeging?
Ja. Sy vierkantige behuisingvorm verskaf 'n oriëntasie-beperkende funksie wat verkeerde-hoek koppeling voorkom. Terselfdertyd is elke terminaal binne die holte gemerk met pennommers 1‑16 vir bedradingverwysing.
V5: Vir watter werkomgewing is hierdie verbindingsstuk geskik?
Die standaardweergawe is geskik vir binneshuise, kas-inneste en halfbeskermde half-buitenshuise omgewings. Dit kan teen gewone stof en spatwater weerstaan. Vir buitenshuise toestande met baie stof en aanhoudende wateronderdompeling moet addisionele versegelings-toebehore of beskermende behuising gebruik word.
V6: Verskaf julle 'n passende vroulike teenoorgestelde konnektor?
Ja, ons kan 'n passende vroulike vierkantige konnektor en verwante toebehore lewer. Raadpleeg asseblief ons verkoopspan vir volledige inligting oor die bypassende onderdele.
V7: Ondersteun julle aangepaste vereistes?
Ons aanvaar aangepaste dienste, insluitend spesiale pen-toedeling, spesiale behuisingkleur, aangepaste merkings en nie-standaard strukturele aanpassings. Verskaf asseblief gedetailleerde tegniese vereistes vir evaluering en kwotasie.
V8: Wat van sertifikasie, lewertermyn en naverkoopbeleid?
Standaardprodukte voldoen aan RoHS. Standaarditems wat op voorraad is, kan binne 3 tot 5 werkdag versend word. Aangepaste bestellings neem 7 tot 15 werkdag, afhangende van die kompleksiteit van die projek. Ons bied ’n kwaliteitswaarborg van 12 maande en 24-uur aanlyn tegniese ondersteuning vir produkseleksie, bedradingriglyne en foutanalise.
