10Pin Sirkelvormige Konnektor Omsetboks met Antennepoort en Vier Ligpypies

BESKRYWING

Hierdie 10Pen Sirkelverbindingdoos is 'n robuuste buiteveld seinomsetkassie wat spesifiek vir industriële IoT-, buiteveld data-inwins- en draadlose protokolomsetstelsels ontwerp is. Dit is toegerus met twee geïntegreerde 10Pen sirkel lugvaartverbindings, 'n buitelandse antennekoppelvlak en vier bo-aan gemonteerde onafhanklike ligpype vir werklike tydstatusaanwysing. Hierdie eenheid word as 'n volledige meganiese behuisingsopstelling met 'n versterkte vasmonteerbase gelewer. Dit dien as 'n betroubare meganiese draer vir hekwerkstroomborwe, seinomsetmodules en randinwinsenhede.

Ontwerp vir roue binne- en beskermde buite-industriële omgewings, hierdie omskakelboks integreer lugvaartstekker-signaalinterfaces, RF-antenne-uitset, visuele statusvoedings terug en 'n vasgeïnstalleerde struktuur alles-in-een. Stelsel-integreerders kan selfontwikkelde of kommersiële elektroniese modules binne die behuising inkorporeer om omskakeling tussen velddraadseine en draadlose IoT-kommunikasie te bewerkstellig. Die meganiese ontwerp met geskeide boks- en basisdele vereenvoudig terplekke-installasie, interne PCB-montering en veldonderhoudswerkvelde baie. Vervaardig uit hoësterkte-gemodifiseerde ABS-ingenieursplastiek, bied die behuising uitstekende impakweerstand, antioueringsprestasie en stabiele meganiese eienskappe onder wye temperatuurswaaibewegings. Hierdie omskakelboks elimineer hoëkostume-vorm-investering vir hardeware-ontwikkelaars, verkort produk-navorsing- en -ontwikkelingsiklusse, en word wydverspreid gebruik in industriele outomatisering, nuwe-energie-toestelmonitoring, slim vervoer, landbou-IoT en buiteveld-monitoringsprojekte.

1. Produkspesifikasies & tegniese parameters

1.1 Meganiese Spesifikasies

1.2 Omgewingspesifikasies

1.3 Meganiese Beskrywing van Koppelvlak

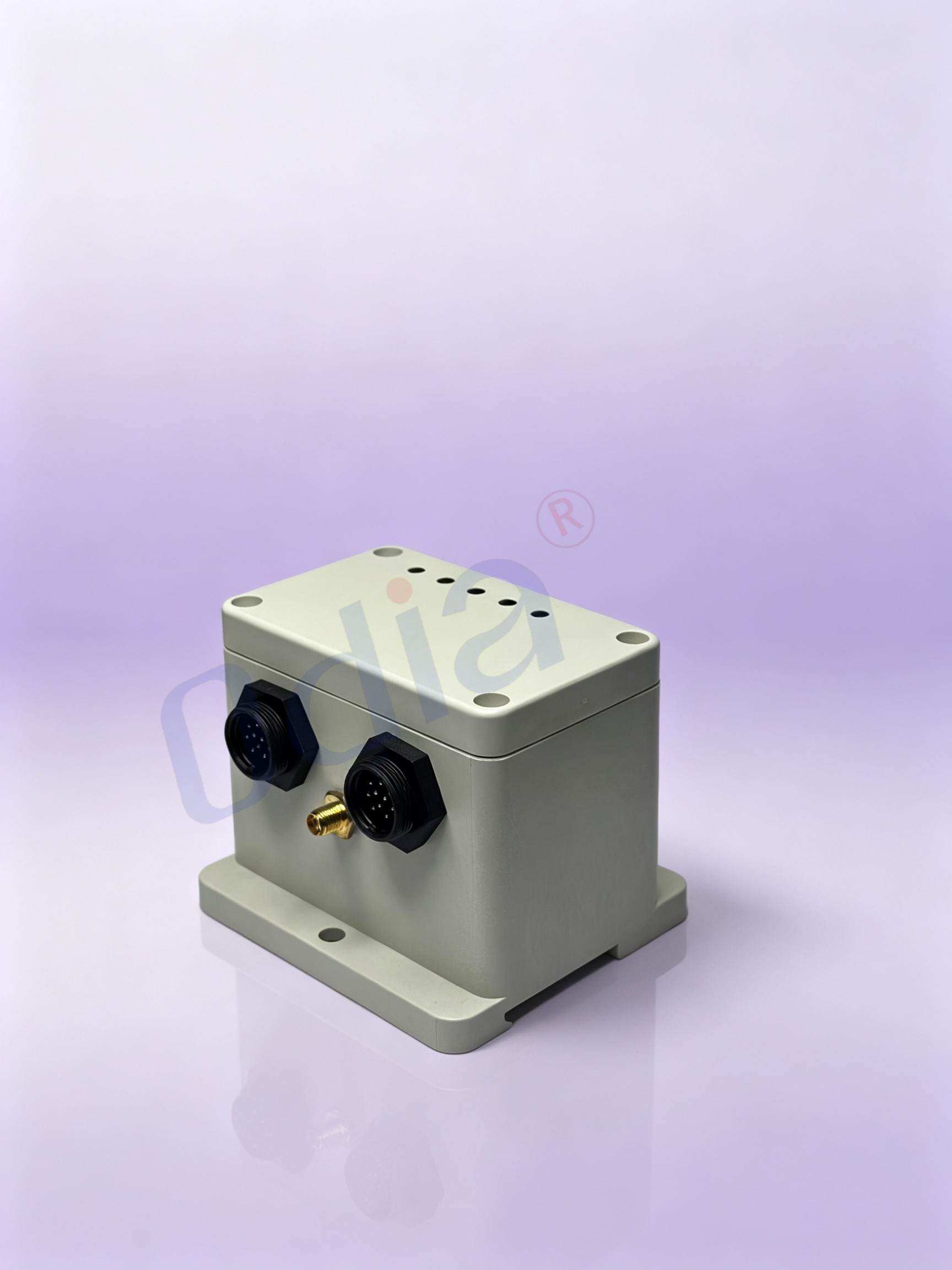

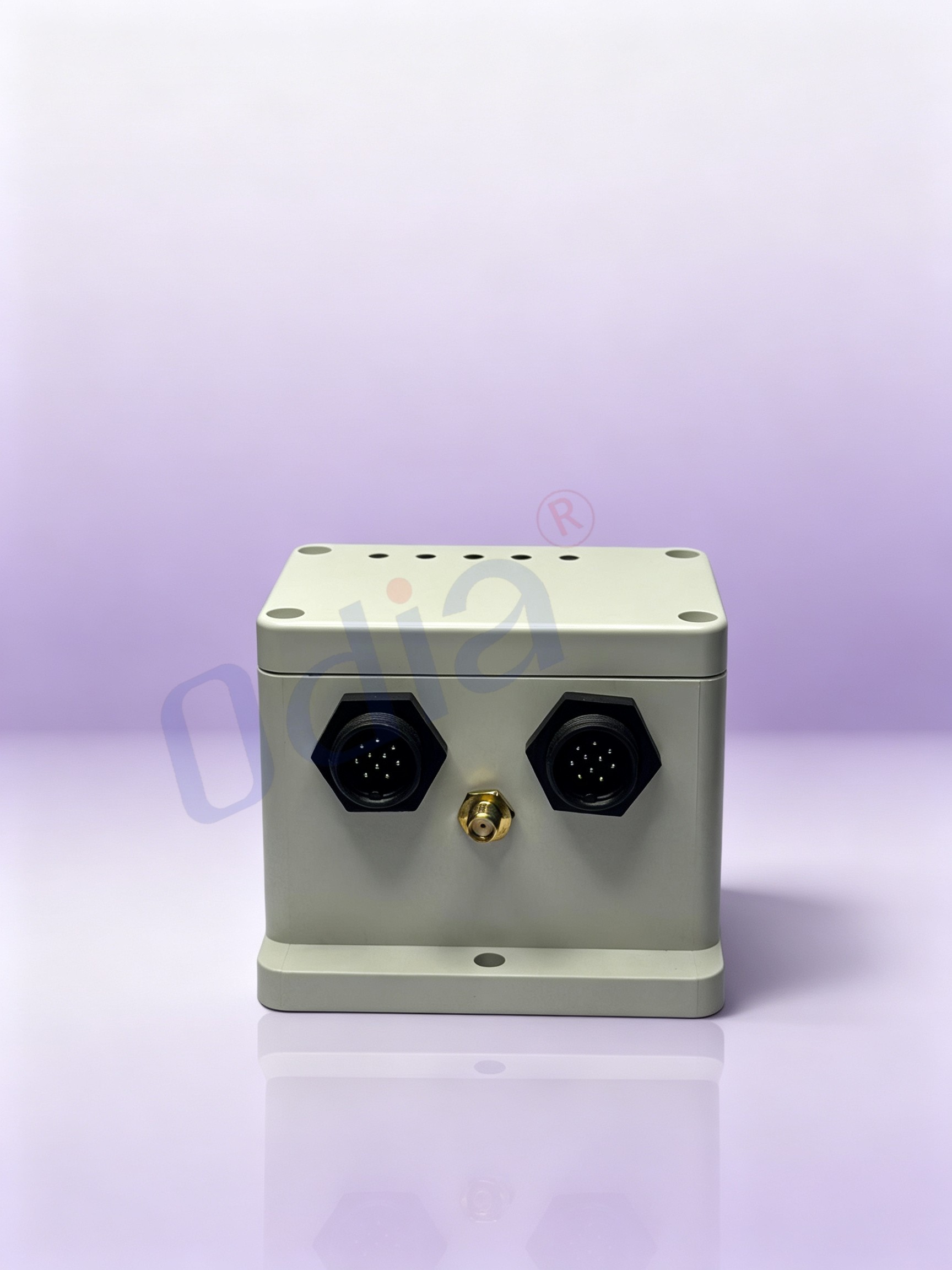

• Twee 10-pin sirkelvliegtuigkonnektore : Twee vooraf geïnstalleerde 10-kern sirkelvliegtuigstukke is op die sypaneel geleë. Hulle verskaf ’n stabiele fisiese verbinding vir multikanaal-veldsein-invoer en -uitvoer. Die vliegtuigkonnektore maak gebruik van ’n nywerheidsgraad sluitstruktuur vir anti-losprestasie teen toestelvibrasie in werkswinkels en buitelugwerfplekke. Hulle kan kragseine, analoogseine en digitale skakelseine tussen veldeenhede en interne omskakelingskredietborde oordra.
• Eksterne antennepoort : ’n Metaaldraadantennestut is vooraf op die sykant geïnstalleer. Dit voer RF-seine vanaf die interne hekwerf PCB na eksterne antennahardeware uit. Meganies kompatibel met gewilde IoT-draadlose frekwensiebande, insluitend 2,4 GHz, LoRa en SubGHz. Werklike radiofrekwensieprestasie hang af van die kliënt se ingebedde elektroniese modules.
• Vier onafhanklike bo-aangemonteerde ligpypies : Vier afsonderlike ligpijpstrukture is op die boonste oppervlak van die behuising gerangskik. Hulle voer LED-aanduiderlig vanaf die interne stroombaanraad na buite. Elke ligpijp kan met een bedryfstoestand ooreenstem: kragvoorsieningstatus, draadlose netwerkverbinding, data-oordragaktiwiteit en stelselfoutalarm. 'n Onafhanklike optiese isolasie-ontwerp voorkom ligkruisverbindings en liglek tussen verskillende aanduiderkanale. Onderhoudspersoneel kan die toestand van die toestel waarneem sonder om die behuising oop te maak.
• Interne Installasie-ruimte : 'n Reserwe binnespysie en verskeie geïntegreerde skroefmonteerboses is binne-in die behuising gereserveer. Kliënte kan die hekpoort hoofraad, kragvoorsieningseenheid en seinverwerkingmodules vasmaak sonder addisionele bewerking van die behuising se dop.
• EMK-grondsluiting-vertoonbaarheid : 'n Gereserveerde lêeruimte vir interne grondingsbedrading is verskaf, wat dit gerieflik maak vir kliënte om die elektromagnetiese anti-versteuringontwerp vir nywerheidsgraad voltooide toestelle te voltooi.

1.4 Nalewensverwysing

Hierdie meganiese omskakelingshuis is ontwerp met verwysing na I SO 9001 industriële beheertoestelstandaarde. Die finale sertifisering van die voltooide, volledige toestel moet saam met die kliënt se geïntegreerde elektroniese modules voltooi word, volgens die vereistes van die eindprojek. Die werklike insluitselbeskermingsprestasie word bepaal deur die passende lugvaartkontakte, sealingsbykomstes en die gehalte van die opset ter plasing.

2. Produkkenmerke en kernvoordele

2.1 Voorassemblereerde 10-pen sirkulêre lugvaartkontakte vir betroubare velddiensverbinding

Die twee fabrieksgemonteerde 10-pin sirkelvormige lugvaartkonnektors vorm 'n kernmededingende voordeel van hierdie omskakelboks. Lugvaart-sirkelkonnektors word wêreldwyd erken vir hul vibrasiebestande, vergrendelde en veilige verbindingsprestasie in industriële toepassings. In vergelyking met gewone kabelafsluitingsbedradingoplossings, vereenvoudig geïntegreerde 10-pin lugvaartkoppelaars bedryfsbedradingbedrywighede baie. Terplassewerkers hoef net die ooreenstemmende lugvaartkabels in te steek en te vergrendel, eerder as om veelkernkabels een vir een te afskraap en af te sluit.

Die vergrendelingsstruktuur voorkom doeltreffend onbedoelde ontkoppeling wat veroorsaak word deur meganiese vibrasie, uitrusting wat skud en kabeltrekking in fabriekswerkswinkels en buitelugwerfplekke. Dit ondersteun gelyktydige oordrag van krag en seinseine oor veelvoudige paaie, wat wisselwerking van seine in beide rigtings tussen terplase sensore, aktuatorre en interne omskakelingswegpoortmodules moontlik maak. Die voorinstallasie van lugvaartkonnektore bespaar kliënte se komponentkoop- en monteringsprosedures, wat prototipe-foutopsporing en die doeltreffendheid van massa-produksie-montering versnel.

2.2 Vier onafhanklike LightPipes lewer intuïtiewe eksterne statusdiagnose

Vier toegewyde, boonste-posisie-lightpipes maak eksterne visuele statusmonitering moontlik sonder dat die behuising se dop oopgemaak hoef te word. In praktiese velddistribusie word toerusting dikwels binne elektriese kasies, hoog teen mure of by afgeleë buitelugmoniteringspunte geïnstalleer. Geweldige ontmontage van die behuising se dop vir statuskontrole bring risiko's soos stofinvasie en los bedrading mee.

Elke ligpijp stem ooreen met een kritieke werkingstoestand: kragtnormalaanwyser, draadlose netwerkverbindingsstatus, data-oordragaktiwiteit en stelselfoutwaarskuwing. Onafhanklike optiese isolasie elimineer ligkruispraat, wat ‘n duidelike en onderskeibare ligverskynsel verseker. Onderhoudspersoneel kan vinnig abnormale toerusting tydens rutienpatrollies lokaliseer, foute vind tyd verkort en die velddienslas verminder. In teenstelling met ‘n eenvoudige geboordegat-LED-opstelling, bied die geïntegreerde ligpijpstruktuur fisiese beskerming vir die interne LED-komponente teen stof, impak en vogerosie, wat die dienslewe van die voltooide omskakelingsuitrusting verleng.

2.3 Eksterne antennakoppelvlak elimineer draadlose seinverswakking van geslote behuising

Geslote plastiekbehousings veroorsaak duidelike swakking van draadlose RF-sienale, wat ’n algemene probleem vir IoT-veldkanttoerusting is. Hierdie omskakelboks is toegerus met ’n metaalantennepen wat die RF-sinaal buite die behuising lei om aan eksterne antennas te verbind. Gebruikers kan vrylik tussen omnidireksionele of rigtingantennas kies volgens die werf se versperringstoestande, kommunikasieafstanddoelwitte en werkfrekwensiebande.

Die metaalantennekonnektor handhaaf stabiele radiofrekwensie-verbindingsprestasie onder langtermyn-temperatuurwisseling en industriële vibrasie. Dit verbeter draadlose kommunikasiedekking en seinstabiliteit aansienlik vir LoRa-, 2,4 GHz- en SubGHz-IoT-netwerke. Hierdie ontwerp los die swakseinprobleem van volledig geslote behousings met ingeboude antennas op en pas by komplekse seinomgewings soos metaalwerkswinkels en verspreide buitelugmoniteringsknooppunte.

2.4 Verdeler-tipe Basisboksstruktuur optimaliseer terreininstallasie en -onderhoud

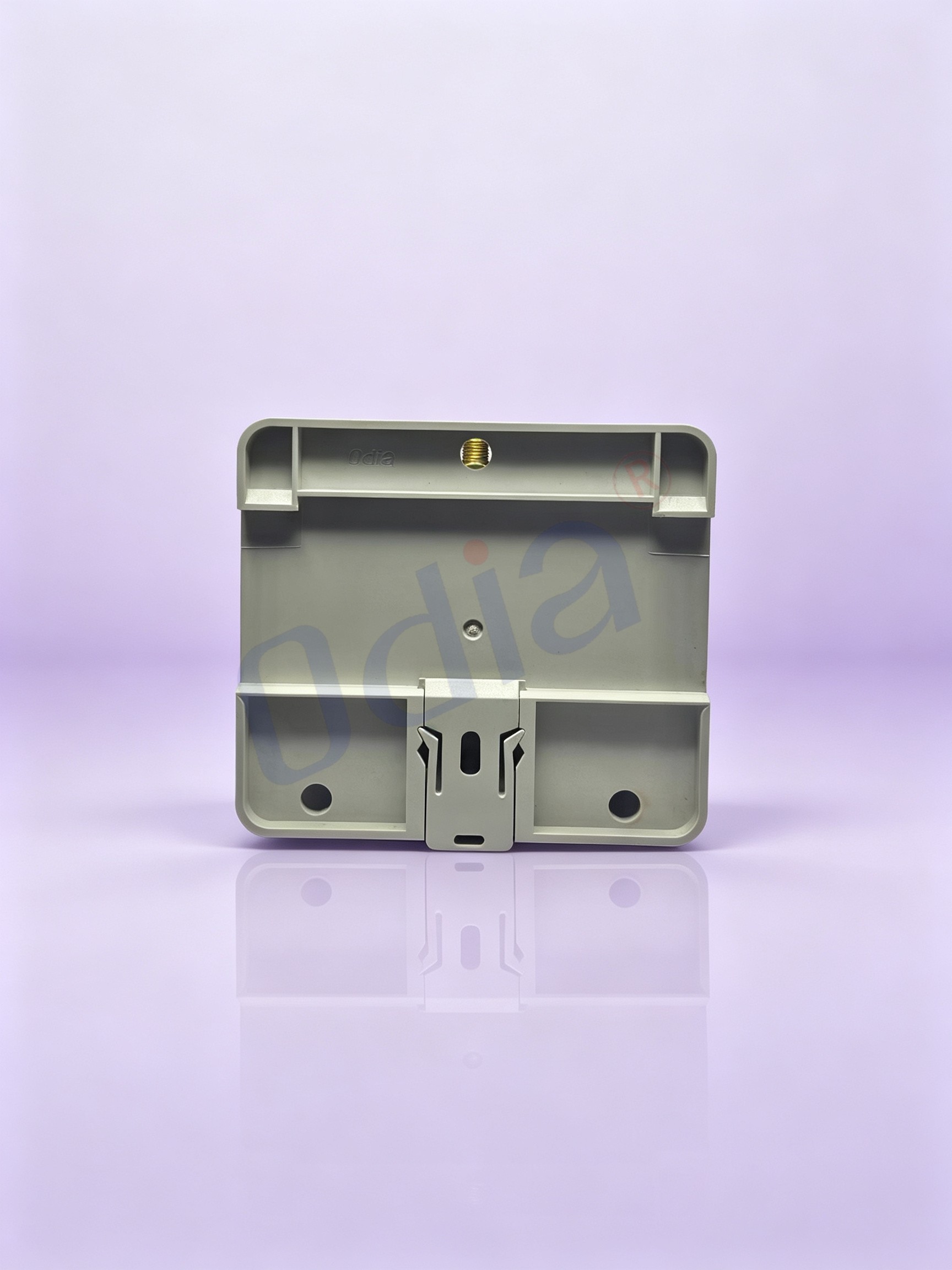

Deur die gebruik van ’n verdeelde strukturele ontwerp met ’n afneembare monteerbasie en ’n hoofboksliggaam bied hierdie omskakelboks groot gerief vir terreinopstelling. Operateurs kan eers die monteerbasie aan die muur, kabinetpaneel of toestelondersteuning vasmaak. Nadat die lugvaartkabel aangesluit, die interne PCB-bedrading voltooi en die modulemontasie gedoen is, word die hoofboksliggaam op die vooraf vasgemaakte basie vasgeskroef. Hierdie installasievolgorde voorkom dat die hele swaar boks tydens bedrading gesleep moet word.

Wanneer die interne hekpoort- of seinomskakelmodules opgegradeer, vervang of foutgevind moet word, kan tegnici die boonste boksliggaam direk losmaak. Daar is geen behoefte om die monteerbasie of vooraf aangesluit lugvaartkabels in die veld te verwyder nie, wat onderhoudstappe aansienlik verminder en herhaalde ontkoppeling van veldseinkabels vermy. Hoëprestasie-gevormde ABS-materiaal bied uitstekende impakweerstand en antioueringsvermoë, wat dit geskik maak vir temperatuurwisseling in binneshuise werkswinkels en beskermde buitelugwerkomstandighede.

2.5 Universele Interne Holte Verminder Aangepaste Ontwikkelingskoste vir Integrasie-uitvoerders

Hierdie omskakelboks tree op as 'n gestandaardiseerde universele meganiese platform in plaas van aangepas te word vir een enkele spesifieke stroombaanraad. Die ruimte-ryke binneholte en voorgevormde PCB-monteerboses ondersteun verskeie soorte ingebedde modules: draad-na-draadloos-gateway-raads, multikanaal seinopname-modules, protokol-omskakel-eenhede en randreken-submodules.

IoT-hardeware-ontwikkelaars en stelselintegrasie-uitvoerders kan hul eie ontwikkelde of algemene kommersiële stroombaanraads binne hierdie behuising inkorporeer. Ontwikkelaars hoef net die PCB-LED's met die boonste ligpypies uit te lyn, seinstrominge aan die 10-pin lugvaart-konnektors te verbind en RF-uitset na die eksterne antennepoort te koppel. Geen duur nuwe vormopening word vir meeste medium-en klein-batch projekte benodig nie. Dit verminder effektief die hardeware-navorsing- en ontwikkelingsbelegging en verkort die produklansiklus vir IoT-oplossingsprojekte.

2.6 Geoptimaliseerde totale eienaarskoste vir grootskalige projekimplementering

Vir grootvolume IoT-implementeringsprojekte is die bedryfskoste oor die hele lewensiklus ’n sleutelbeoordelingsindeks. Hierdie omskakelboks is geoptimaliseer vir lae-bedryfskoste. ’n Eksterne ligpypstatusaanduier verminder die frekwensie waarmee die behuising oopgemaak moet word. ’n Gespletebasisonderhoudstruktuur vereenvoudig die vervanging van komponente. Lugvaartkonnektors en antennasnitpunte volg wydverspreide nywerheidspesifikasies, sodat vervangstukke wêreldwyd maklik beskikbaar is. Eindgebruikers en oplossingsverskaffers hoef nie spesiale nie-standaardvervangstukke te voorraad nie, wat die voorraaddruk vir massawerfbedryf verminder. Terselfdertyd verseker die duursame ABS-behuising ’n lang dienslewe in buitelugomgewings, wat die frekwensie van toestelvervanging verminder.

2.7 Gunstige strukturele toestand vir industriële EMC-optimalisering

Industriële werfplekke is vol met bronne van elektromagnetiese steuring, soos hoëvermoë-motors en frekwensie-omskakelaars. 'n Redelike interne ruimte-uitlê van hierdie omskakelboks ondersteun kliënte om RF-signaalstrominge, dryfkragstrominge en velddata-bedrading van mekaar te skei. Gereserveerde aardingruimte help ontwerpers om EMC-anti-steuringsmaatreëls toe te pas. Die stewige behuising verskaf fisiese beskerming vir die interne elektronika, voorkom stofophoping en impak deur vreemde voorwerpe, en verminder verborge kortsluitingsrisiko's.

Wye toepassingsgevalle

As 'n veelsoortige meganiese behuisingplatform vir seinomskakeling- en draadlose hekpoorttoerusting met lugvaartstekkerverbindings, word hierdie omskakelboks wyd in verskeie industriële vertikale markte gebruik.

3.1 Fabriekoutomatisering & Industriële Velddata-inwinning

In vervaardigingswerkwinkels huisves hierdie omskakelboks seinversameling-gatewaymodules wat veelkanaalsensor-data, aktuatorstatus en instrumentseine versamel deur middel van 10-pin lugvaartkontakte. Dit word aan werkswinkelwande of ondersteunende toerusting bevestig en voltooi protokolomskakeling sowel as draadlose data-oplaai na hoër-vlak fabriekbestuurplatforms. Vier ligpype ondersteun vinnige statusinspeksie tydens ingenieurspatrollies. 'n Eksterne antenne verbeter die stabiliteit van draadlose kommunikasie binne metaalgebaseerde fabriekgeboue. Dit is geskik vir diskrete vervaardigingsprodusielyne, verpakkingstoerusting en intelligente transformasieprojekte van ouer fabrieke.

3.2 Nuwe-Energie-Toerustingmonitorsisteem

Vir verspreide fotovoltaïese stelsels, klein windenergie-stasies en energie-ophou bymonitoringspunte dien hierdie omskakelboks as ‘n velddiens-sienomskakelhuis. Dit versamel omvormerdata, omgewingsensorinligting en toestelbedryfsstatus deur 10-pin lugvaartkonnektore, en stuur data op afstand oor ‘n draadlose antenné. Dit word buite onder skuiling geplaas, en die ouderdomsbestandige behuisingmateriaal pas aan groot dag-nag temperatuurverskille aan. Dit is geskik vir verspreide nuwe-energie monitoringsnodus sonder bedraad-netwerkinfrastruktuur.

3.3 Slim vervoer en systraat velddiensmonitoring

By padstoot-sy-afstand-bewakingspunte, tonneltoerusting en parkeerterrein-perifere sensornode, verbind hierdie omskakelboks terplasse opsporingsensors deur 10-pin lugvaartstekkers. Dit bewerkstellig seinversameling en draadlose data-oordrag na munisipale bewakingsplatforms. Vibrasiebestendige lugvaartkonnektors pas aan by die ligte vibrasie van padkant-fasiliteite. Ligpijpstatus-aanduiding vergemaklik gewone inspeksiewerk vir onderhoudspanne.

3.4 Slim Landbou en Kasomgewingsbewaking

By kas- en landbousy-afstand-bewakingsplekke integreer hierdie omskakelboks draadlose wegkantmodule. Dit verbind grond-sensors, temperatuur-lugvochtigheid-opsporers en besproeiingsbeheertoerusting deur 10-pin lugvaartstekkers. Met gepasde versegelingsmaatreëls kan dit aan hoë-lugvochtigheid-kasbedryfsomstandighede aanpas. 'n Eksterne antenné brei die draadlose dekking oor groot landbougebiede uit en ondersteun afstand-omgewingsbewaking en outomatiese besproeiingskoppelingbeheer.

3.5 Buitemuurse slimte openbare fasiliteite

Vir slimstad-perifere fasiliteite, insluitend parkeermoniteringsknooppunte en gemeenskapsopenbare-area-voeltoestelle, verwerk hierdie omskakelboks veelkanaals veldsensorseine. Lugvaartkonnektore verskaf stabiele seinverbindings vir langtermyn buitemoordige installasie. 'n Eksterne antenné bou 'n betroubare draadlose netwerk vir baie verspreide veldknooppunte.

3.6 Aangepaste Hardewareoplossingsdraer vir Stelselintegrators

IoT-stelselintegrators en hardewareontwikkelaars kan hierdie kant-en-klaar omskakelboks as 'n gereed-om-te-gebruik meganiese behuising kies. In plaas van hoëkostelike, langduurige aangepaste malontwikkeling, kan spanne hul eie ontwerpte stroombane binne-in integreer om voltooide seinomskakelprodukte vinnig te lanceer. Dit is baie geskik vir klein- en mediumparty aangepaste industriële IoT-projekte.

VVV

V1: Sluit hierdie 10-pin sirkelvormige konnektor-omskakelboks 'n interne PCB en 'n eksterne antenné in? A1: Hierdie produk is ’n meganiese behuisingopstel, wat die boksliggaam, monteerbasis, twee 10-pin lugvaartkonnektore en vier ligpijpkomponente insluit. Die interne elektroniese stroombaanraad en eksterne antenne word nie ingesluit nie. Kliënte moet wegpoortmodules en antennes afsonderlik ontwikkel of koop volgens die projekvereistes. Alle voorbehoudene koppelinge volg algemene nydige spesifikasies vir gerieflike toebehoormatching.

V2: Watter seine kan die 10-pin sirkelvormige lugvaartkonnektore oordra? A2: Die 10-pin lugvaartkonnektore is meganiese koppelinge. Die ondersteunde seinsoorte hang af van die kliënt se ingebedde interne stroombaanontwerp. Hulle kan lae- spanningvoorsiening, analoogseine en digitale skakelseine dra. Bevestig asseblief die seinbelasting sowel as spanning- en stroomparameters tydens die aanpassing van u interne modules.

V3: Watter draadlose frekwensiebereik is saamwerkbaar met die antennepoort? A3: Die metaalantennepen is ’n meganiese voorbehoudene koppelvlak. Die ondersteunde frekwensiebande word bepaal deur die kliënt se ingebedde gateway PCB. Meganies pas dit buite-antennes vir 2,4 GHz, LoRa, SubGHz en ander gewilde IoT ISM-bandwydtes. Bevestig asseblief die RF-prestasie van u interne stroombaan tydens antennekeuse.

V5: Watter ingangbeskermingsvlak kan hierdie omskakelboks bereik? A5: Die behuising self verskaf ’n stofbestande meganiese struktuur. Die finale IP-gradering van die voltooide toestel hang af van die passende lugvaartkonnektore, sealingsbykomstes en monteringskwaliteit. Hierdie produk word aanbeveel vir binnenshuise of beskermde buite-installasies. Gebruik dit nie onder voortdurende direkte reënwaterdompeling sonder addisionele beskermingsmaatreëls nie.

V4: Kan ek die posisies van die vier bo-aan gemonteerde ligpypies wysig? A5: Die posisies van vier ligpype word vasgelê deur die oorspronklike spuitgietontwerp. Indien u PCB-LED-lay-out nie by die bestaande ligpypposisies pas nie, moet u die PCB-komponentlay-out aanpas. Vir grootvolumebestellings is diens vir aangepaste matriekverandering beskikbaar. Die aanpassing van die PCB-lay-out is koste-effektiewer vir kleinpartye-bestellings.

V7: Is hierdie omskakelboks geskik vir installasie binne industriële elektriese kabinette? A7: Ja. Danksy die verdeelde monteerbasisontwerp kan hierdie eenheid op die kabinet-agterplaat of binnewand vasgemaak word. Geliewe kontroleer die interne installasiemaat van die kabinet en voorsien voldoende ruimte vir hitteafvoer vir ingebedde elektroniese modules.

V8: Wat is die vervaardigingstydperk vir groothandelsbestellings? A7: Standaardmodelbestellings volg die gewone vervaardigingsiklus. Vir aangepaste wysigings soos verandering van behuisingkleur, aanpassing van lugvaartkonnektor-spesifikasies of verandering in ligpijp-hoeveelheid, sal die lewertermyn afhang van mal-aanpassing en die vervaardigingskedule. Stuur asseblief besonderhede van die tegniese spesifikasies na ons verkoopspan vir 'n formele kwotasie en bevestiging van die lewertermyn.

V8: Kan kliënte produkmonsters verkry vir prototipe-toetsing? A8: Monsterservice is beskikbaar vir kliëntevaluering en prototipe-validering. Kliënte moet die koste van die monsters en vragkoste dek. Nadat die monsters geverifieer is, kan 'n formele massaproduksiebestelling verwerk word. Kontak asseblief ons verkoopafdeling om monsters aan te vra.
